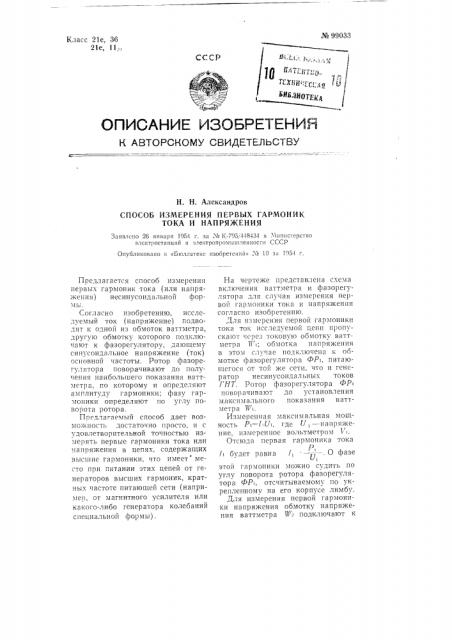

ОПИСАНИЕ ИЗОБ КТЕНИЯ

Н. Н. Александров

СПОСОБ ИЗМЕРЕНИЯ ПЕРВЫХ ГАРМОНИК

ТОКА И НАПРЯЖЕНИЯ

Заявлено 26 январи )954 г. за ¹ 1х-795, 44843-! в т1инистсрство электростанций и злектропромвшгленносги СССР

Опублнконано и «Бюллетене изобретений» .Х» 10 зи 1Ч54 г.

Предлагается способ измерения первых гармоник тока (или напрякения) несинусоидальной фор., I I>! .

Согласно изобретению, исследуемый ток (напряжение) подводят к одной из обмоток ваттметра, другую обмотку которого подключают к фазорегулятору, дающему синусоидальное напряжение (ток) основной частоты. Ротор фазорегулятора поворачивают до получения наибольшего показания ваттмстра, по которому и определяют амглитуду гармоники; фазу гармоники определяют по углу поворота ротора.

Предлагаемый способ дает возмо>кность достаточно просто, и с удовлетворительной точностью измерять первые гармоники тока или напряжения в цепях, содержащих высшие гармоники, что имеет место при питании этих цепей от генераторов высших гармоник, кратных частоте питающей сети (например, от магнитного усилителя или какого-либо генератора колебаний специальной формы) .

На чертеже представлена схема включения ваттметра и фазорегулятора для случая измерения первой гармоники тока и напряжения согласно изобретению.

Для измсрсния первой гармоники тока ток исследуемой цепи пропускают icðLç токовую обмотку ваттметра Г ц обмотка напряжения в этом случае подключена «опмотке фазорегулятора ФР, питающегося от той же сети, что и генератор несинусоидальных токов

ГНТ. Ротор фазорегулятора ФР поворачивают до установления максимального показания ваттметрà TVI«

Измеренная максимальная мощность Pi=1iU«где U, — напряжение, измеренное вольтметром Г

Отсюда первая гармоника тока р будет равна 1, - — - - -. О фазе

t этои ГЯ13моники можнo судить по углу поворота ротора фазорегулятора ФР, отсчитываемому по укрепленному на его корпусе лимбу.

Для измерения первой гармоники напряжения обмотку напряжения ваттметра W подключают к

;", о 991)33

О исследуемой цепи, токовую обмотку ваттметра 11 подключают и обмотке ротора фазорегулятора

ФР (ток в ней устанавливают Гю показаниям амперметра Л. ири помо(ци сопротивления P ). l îòoð фазорегулятора поворачивают таким образом, чтобы добиться максимального показания ваттметра 11? .

Первая гармоника напряжения равна отношению максимальной мо!цности P к току !, т. е, /? ! (Г?азя напряжения определяется ио углу поворота ротора фазорегулятора ФРч

Уго I сдвига между первыми гармониками напряжения LË и тока !i определяется разностью отсчетов на лимбах фазорегуляторов

ФР и ФР (при одинаковых конструкциях H схемах включения фазорегуляторов он равен разности указанных отсчетов), 1(оэффициент искажения определяется делением действую!них значений тока и напряжения U исследуемой цепи на действующие значения первых гармоник тока !! и и?1 пряж«и ия Ui, Ои рсдс,!51см ых

l к;Гзяниым способом:

U- U;

К(Фазорегуг!5!тор может питаться кяк от трехфазной (на схеме фазорегулятор ФРГ), так и от однофазнои (на схеме фазорсгулятор

ФР?) сети переменного тока.

П р (ц м с т и з О б р с т (11 и 5!

Способ измерения первы.; гармоник ток<1 ll ияпря?кени51, О т;Г ич я!О Ги и I! (51 тем, что, с цель!О упрощения измерений и повышения Нх точности исследуемый ток (и?1ир5!?к(ии(.) подводят к Одно!1 из обмоток ваттметра, другую обмотку которого подключают к фязорсгулятору, дающему синусоидальное напряжение (ток) о«новной частоты; ротор фазорсгу,Гятора поворачивают до получения наибольшего показания ваттметря, амплитуду гармоники определяют по упомянутому показанию ваттметря, я фазу — по углу поворота ротора фазорегулятора.
