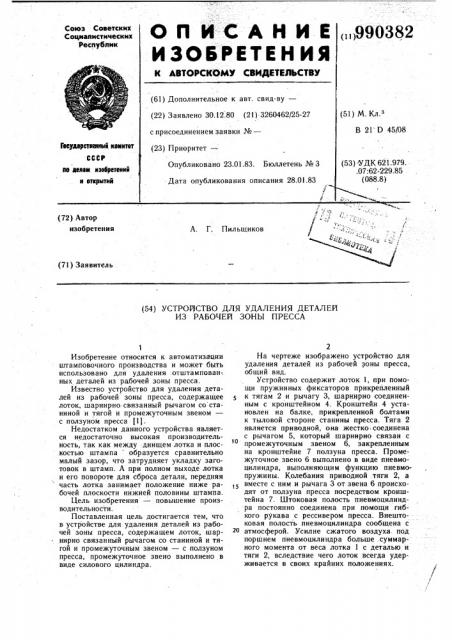

ОП ИСАЙ ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.12.80 (2!) 3260462/25-27 л.

D 45/08 с присоединением заявки №вЂ”

Гееудерстееелмй кемктет

СССР (23) Приоритет —.

Опубликовано 23.01.83. Бюллетень № 3

Дата опубликования описания 28.0!.83

621.979.

-229.85 .8) пе делам лзебретенкй и еткрмтий (72) Автор изобретения

А. Г, Пильщиков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ДЕТАЛЕЙ

ИЗ РАБОЧЕЙ ЗОНЫ ПРЕССА

Изобретение относится к автоматизации штамповочного производства и может быть использовано для удаления, отштампован-. ных деталей из рабочей зоны пресса.

Известно устройство для удаления деталей из рабочей зоны пресса, содержащее лоток, шарнирно связанный рычагом со станиной и тягой и промежуточным звеном— с ползуном пресса (1).

Недостатком данного устройства является недостаточно высокая производительность, так как между днищем лотка и плоскостью штампа образуется сравнительно малый зазор, что затрудняет укладку заготовок в штамп. А при полном выходе лотка и его повороте для сброса детали, передняя часть лотка занимает положение ниже рабочей плоскости нижней половины штампа.

Цель изобретения — повышение производительности.

Поставленная цель достигается тем, что в устройстве для удаления деталей из рабочей зоны пресса, содержащем лоток, шарнирно связанный рычагом со станиной и тягой и промежуточным звеном — с ползуном пресса, промежуточное звено выполнено в виде силового цилиндра.

На чертеже изображено устройство для удаления деталей из рабочей зоны пресса, общий вид.

Устройство содержит лоток 1, при помощи пружинных фиксаторов прикрепленный к тягам 2 и рычагу 3, шарнирно соединенным с кронштейном 4. Кронштейн 4 установлен на балке, прикрепленной болтами к тыловой стороне станины пресса. Тяга 2 является приводной, она жестко:соединена с рычагом 5, который шарнирно связан с промежуточным звеном 6, закрепленным на кронштейне 7 ползуна пресса. Промежуточное звено 6 выполнено в виде пневмоцилиндра, выполняющим функцию пневмопружины. Колебания приводной .тяги 2, а вместе с ним и рычага 3 от звена 6 происходят от ползуна пресса посредством кронштейна 7. Штоковая полость пневмоцилиндра постоянно соединена при помощи гибкого рукава с рессивером пресса. Внештоковая полость пневмоцилиндра сообщена с

2о атмосферой. Усилие сжатого воздуха. под поршнем пневмоцилиндра больше .суммарного момента от веса лотка 1 с деталью и тяги 2, вследствие чего лоток всегда удерживается в своих крайних положениях.

990382

Формула изобретения

ВНИИПИ Заказ 10/!5 Тираж 814 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Устройство работает следующим образом.

При ходе ползуна пресса вниз промежуточное звено 6 через рычаг 5 поворачивают тягу 2, а вместе с ним рычаг 3, на угол 25 . Этому углу соответствует половина хода ползуна пресса, полный проворот тяг 2 и рычага 3 и выход лотка 1 в крайнее откинутое положение для сброса отштампованной детали (фиг. 2). Ограничение поворота тяг 2 и рычага 3 осуществляв ется упорным винтом 6. При дальнейшем движении ползуна вниз (фиг. 3) лоток 1 удерживается в откинутом положении за счет усилия пневмоцилиндра 6, при этом воздух из штоковой полости пневмоцилиндра выдавливается в рессивер пресса. При обратном ходе ползуна лоток 1 удерживается в откинутом положении до тех пор, пока поршень пневмоцилиндра не упрется в заднюю крышку. Ползун пресса, сделав половину хода, начнет поворачивать тягу 2 и рычаг 3, а вместе с ними лоток 1 будет входить в рабочую зону пресса. Опережение выхода лотка 1 по отношению к полному ходу ползуна пресса при его движении вниз и задержка движения лотка 1 при подъеме ползуна дают возможность устанавливать лоток ближе к верхней половине штампа без

«закусывания» лотка I при работе устройства.

Предлагаемое устройство позволяет исключить синхронизацию движения ползуна пресса и лотка сбрасывателя и тем самым обеспечивает полный выход лотка из рабочей зоны пресса за половину рабочего хода ползуна, облегчает подачу заготовок в штамп и повыш ает производительность труда.

Устройство для удаления деталей из рабочей зоны пресса, содержащее лоток, шарнирно связанный рычагом со станиной и тягой и промежуточным звеном — с ползуном пресса, отличающееся тем, что, с целью повышения производительности, промежуточное звено выполнено в виде силового цилиндра. о

Источники информации принятые во внимание при экспертизе !. Сагателян Л. С. Средства техники безопасности и механизации в холодноштамповочном производстве. М., «Машиностроение», 1973, с. 86, р. 51 (прототип).
