Газостат
Иллюстрации
Реферат

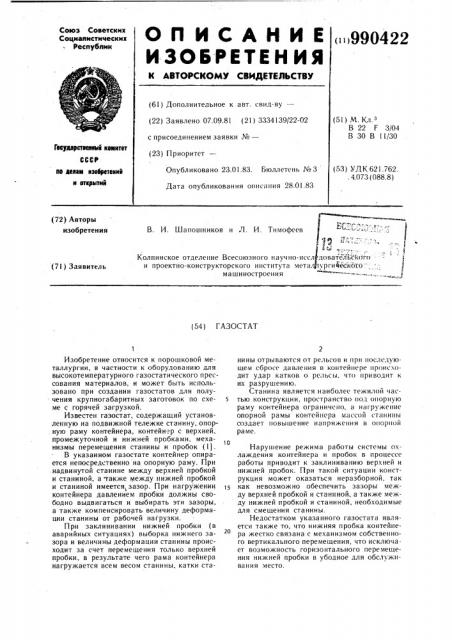

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик ()990422 (61) Дополнительное к авт. свил-ву— (22) Заявлено 07.09.81 (21) 3334139/22-02 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
В 22 F 3/04
В 30 В 1!/30
Гещцфстеепиый кемитет
СССР (53) УДК 621.762. . 4.073 (088.8) Опубликовано 23.01.83. Бюллетень ¹ 3
Дата опубликования описания 28.01.83 пе делам пзебретенлй к етхрмтий (72) Авторы изобретения
В. И. Шапошников и Л. И. Тимофеев."Ф
3«м
Колпинское отделение Всесоюзного научно-иссл довательс! ого и проектно-конструкторского института мета. тургичеСкого(7! ) Заявитель машиностроения (54) ГАЗОСТАТ
Изобретение относится к порошковой металлургии, в частности к оборудованию для высокотемпературного газостатического п рессования материалов, и может быть использовано при создании газостатов для получения крупногабаритных заготовок по схеме с горячей загрузкой.
Известен газостат, содержащий установленную на подвижной тележке станину, опорную раму контейнера, контейн.р с верхней, промежуточной и нижней пробками, механизмы перемещения станины и пробок (1).
В указанном газостате контейнер опирается непосредственно на опорную раму. При надвинутой станине между верхней пробкой и станиной, а также между нижней пробкой и станиной имеется, зазор. При нагружении контейнера давлением пробки должны свободно выдвигаться и выбирать эти зазоры, а также компенсировать величину деформации станины от рабочей нагрузки.
При заклинивании нижней пробки (в аварийных ситуациях) выборка нижнего зазора и величины деформации станины происходит за счет перемещения только верхней пробки, в результате чего рама контейнера нагружается всем весом станины, катки станины отрываются от рельсов и прп последующем сбросе давления в контейнере происходит удар катков. о рельсы, что приводит к их разрушению.
Станина является наиболее тежялой час5 тью конструкции, пространство под опорную раму контейнера ограничено, а на ружение опорной рамы контейнера м гссой станицы создает повышение напряжения в опорной раме. о
Нарушение режима работы системы охлаждения контейнера и пробок в процессе работы приводит к заклиниванию верхней и нижней пробок. При такой ситуации конструкция может оказаться неразборной, так как невозможно обеспечить зазоры между верхней пробкой и станиной, а также между нижней пробкой и станиной, необходимые для смещения станины.
Недостатком указанного газостата является также то, что нижняя пробка контейнера жестко связана с механизмом собственного вертикального перемещения, что исключает возможность горизонтального перемещения нижней пробки в убодное для обслуживания место.
990422
Наиболее близким к изобретению по технической сущности и достигаемому результату является газостат, содержащий установленную на подвижной тележке станину с нижней и верхней поперечинами, подвижную раму с направляющими, контейнер с налравляюшHMH и с верхней, промежуточной и нижней пробками, смонтированными с возможностью вертикального перемещения, гидродомкрат и механизм перемещения тележки.
Контейнер опирается на промежуточную 10 и нижнюю пробки. Нижняя пробка жестко скреплена с консольной частью рамы, а гидродомкрат также жестко скреплен с консольной частью рамы. Станина через упругие элементы опирается на тележку 12).
Однако при работе газостата происходит
15 нагружение консоли рамы массой станины, что отрицательно сказывается на надежности работы. Крепление гидродомкрата к консоли рамы исключает возможность загрузки контейнера снизу, что значительно увеличивает ход конвейера вверх и, следовательно, увеличивает длину направляющих.
Указанные недостатки усложняют консгрукцию и снижают ее надежность.
Целью изобретения является упрощение ко истру кци и и лов ыш ение надежности работы.
Указанная цель достигается тем, что в газостате, содержащем установленную на. подвижной тележке станину с нижней и верхней поперечинами, подвижную раму с направляющими, контейнер с направляющими и с верхней, промежуточной и нижней пробками. смонтированными с возможностью вертикального перемещения, гидродомкрат и механизм перемещения тележки, контейнер смонтирован на раме с помощью упругих элементов в виде гидроцилиндров.Гlри этом гидродомкрат скреплен с нижней поперечиной станины, а последняя жестко скреплена с тележкой.
Причем газостат снабжен фиксаторами 4р для удержания пробок в контейнере, размещенными в направляющих контейнера.
На чертеже схематично представлен газостат.
Газостат состоит из подвижной станины 1, 45 опорной рамы 2 контейнера с направляющими 3, контейнера 4, верхней 5, нижней 6 и промежуточной 7 пробок, направляющих 8, гидродомкрата 9, механизма 10 перемещения, фиксаторов 11 — 13, тележки 14 станины 1. На промежуточной пробке 7 усановлен термоизоляционный колпак 15 и нагревательное устройство 16. На нижней пробке 6 устанавливается обрабатываемая заготовка.
Гидродомкрат 9 скреплен с нижней поперечиной станины 1, которая, в свою очередь, жестко скреплена с тележкой 14. Станина 1 с гидродомкратом 9 и тележкой 14 имеет возможность перемешаться по рельсам с помощью механизма 10 перемещения.
Контейнер 4 с направляющими 3 и фиксаторами 11 — 13 имеет возможность перемешаться по вертикали в направляющих 8, жестко скрепленных с опорной рамой. Контейнер 4 установлен на опорную раму контейнера 2 через гидроцилиндры 17.
Газостат работает следующим образом.
Предварительно нагретая заготовка 18 на нижней пробке 6 манипулятором (не показан) подается на ось контейнера 4, при этом станина 1 на тележке 14 с помощью механизма 10 перемещения сдвинута в сторону. Механизмом подъема манипулятора заготовка с пробкой 6 снизу вставляется в контейнер. Пробка 6 удерживается от выпадения с помощью фиксаторов 11. Пробки 5 и 7 вставлены в контейнер заранее и удерживаются фиксаторами 12 и 13. После этого манипулятор сдвигается, а на его место устанавливается с помощью механизма
10 перемещения станина 1.
В гидродомкрат подается жидкость. Первоначально выбирается зазор между гидродмкратом 9 и нижней поверхностью пробки б. Затем контейнер 4 с направляющими 3, пробками 5 — -7 и фиксаторами l l — 13 перемещается гидродомкратом в направляющих
8 вверх и выбирает зазор между верхней пробкой 5 и верхней поперечиной станины 1. Жидкость в гидродомкрате запирается, фиксаторы 11 — 13 выводятся из пробок. В контейнере поднимается давление и температура.
Происходит прессование.
После окончания прессования давление в контейнере 4 сбрасывается. Пробки осаживаются гидродомкратом 9. Фиксаторы 11—
l3 вводятся в гнезда пробок, затем из гидродомкрата сбрасывается жидкость. Контейнер в направляющихся опускается до соприкосновения с гидроцилиндрами 17. Цилиндр гидродомкрата продолжает опускаться вниз и между торцом нижней пробки 6 и гидродомкратом 9 образуется зазор.
Станина 1 механизмом 10 перемещения сдвигается в сторону. На место станины надвигается манипулятор, который пробку 6 вместе с заготовкой опускает и убирает в сторону. На этом цикл прессования заканчивается.
Во время прессования при наличии утечек жидкости из гидродомкрата и при заедании промежуточной пробки 7 происходит опускание контейнера 4 и осадка гидроцилиндров 17.
Предлагаемый газостат позволяет упростить конструкцию, увеличить ее надежность.
Упрощение конструкции достигается за счет сокращения длины направляющих контейнера, так как контейнеру не нужно осуществлять ход, необходимый для его загрузки.
Наличие передвижного гидродомкрата и фиксаторов, расположенных в направляюших контейнера, позволяют исключить из газостата механизмы перемещения пробок и перенести их на вспомогательные механизмы, свя990422
Составитель Г. Загорская
Техред И. Верес Корректор Г. Решетник
Тираж 84 / Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д..4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Редактор Н. Джуган
Заказ 11093/17 занные с обслуживанием установки, например на манипуляторы.
Увеличение надежности достигается за счет установки гидроцилиндров между кон- . тейнером и рамой, что исключает возможность перегрузки рамы массой станины и отрыва колес тележки от рельсов.
Повысить надежность позволяет также гидродомкрат, скрепленный с нижней поперечиной станины. Он позволяет создавать зазоры между верхней пробкой и поперечиной станины и нижней пробкой и гидродомкратом 10 даже в случае заедания пробок в процессе прессования и невозможности их осадки после окончания прессования.
Это достигается сбросом жидкости из гидродомкрата и позволяет сдвинуть станину с контейнера, кроме того, делает конструкцию ремонтопригодной.
Изобретение позволяет сократить расходы на изготовление и обслуживание газостата и вспомогательных систем примерно на
10% и сэкономить не менее 700 тыс. руб. щ
Формула изобретения
1. Газостат, содержащий установленную на подвижной-тележке станину с нижней и верхней поперечинами, подвижную раму с направляющими, контейнер с направляющими и с верхней, промежуточной и нижней пробками, смонтированными с возможностью вертикального перемещения, гидродомкрат и механизм перемещения тележки, отличающийся тем, что, с целью упрощения конструкции и повышения надежности в работе, контейнер смонтирован на раме с помощью упругих элементов в виде гидроцилиндров.
2. Газостат по п. 1, отличающийся тем, что гидродомкрат скреплен с нижней поперечиной станины, а последняя жестко скреплена с тележкой.
3. Газостат по пп. 1 и 2, отличающиися тем, что он снабжен фиксаторами для удержания пробок в контейнере, размещенными в направляющих контейнера.
Источники информации, принятые во внимание при экспертизе
1. Патент ФРГ № 2133299, кл. В 22 F 3/04, опублнк. 1977.
2. Авторское свидетельство СССР № 422533, кл. В 22 F 3/04, 1972.
