Зажимное устройство обрабатываемых изделий

Зажимное устройство обрабатываемых изделий

Иллюстрации

Показать все

Реферат

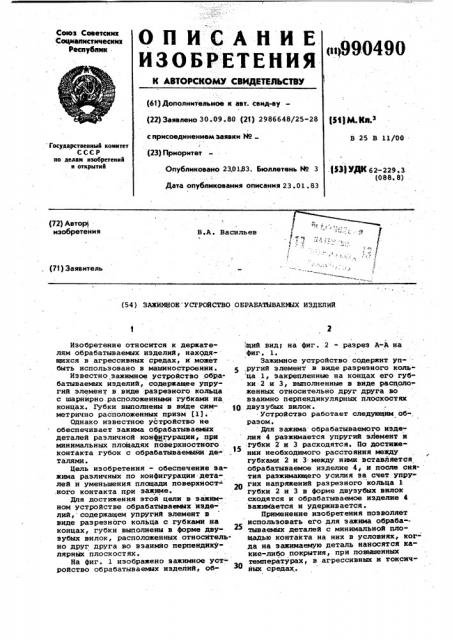

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ -990490

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик(61) Дополнительное к авт. саид-ву (22) Заявлено 30 ° 09 ° 80 (2f) 2986648/25-28 (Я) Я, Ку,з сприсоединеииемзаявки М2

В 25 В 11/00 . Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет (Щ УДК 62-229 ° 3 (088. 8) Опубликовано 23.01ВЗ. Бюллетень Йо 3

Дата опубликования описания 23.01. 83 (72) Автор изобретения

В.А. Васильев (7! ) Заявитель (54) ЗАЖИЭЩОЕ УСТРОЙСТВО OBPABATHBAEMblX ИЗДЕЛИЙ

Изобретение относится к держателям обрабатываемых изделий, находящихся в агрессивных средах, и может быть использовано в машиностроении.

Известно зажимное устройство .обрабатываемых изделий, содержащее упругий элемент в виде:разрезного кольца с шарнирно расположенными губками на концах. Губки вы в виде симметрично расположенных призм fl}.

Однако известное устройство не обеспечивает зажима обрабатываемЫх деталей различной конфигурации, при минимальных плс61адях поверхностного контакта губок с обрабатываемайи де талями.

Цель изобретения - обеспечение зажима различных по конфигурации деталей и уменьшения плсщади поверхност.ного контакта при -зажиме.

Для достижения этой цели в зажим-ном устройстве обрабатываеьвах иэделий, содержащем упругий элемент в виде разрезного кольца с губками на концах, губки выполнены в Форме двуэубых вилок, расположенных относитель но друг друга во вэаимйо перпендикулярных плоскостях.

На фиг. 1 изображено зажимное устройство обрабатываемых изделий, об. щий вид; на Фиг. 2 - разрез A-A на фиг. 1.

Зажимное устройство содержит уп5,ругий элемент в виде р зр зного коль" ца 1, закрепленные на концах его губки:2 и 3, выполненные в виде располо-. женных относительно друг друга во взаимно перпендикулярных плоскостях

fg двузубых вилок.

Устройство работает следующим об-, разом. Для зажима обрабатываемого.изде-. лия 4 разжимается упругий элемент и губки 2 и 3 расходятся. По достижении необходимого расстояиия между губками 2 и 3 между ними вставляется обрабатываемое изделие 4, и после сня. тия разжимающего усилия за счет упру20 гих напряжений разрезного кольца 1 губки 2 и 3 в 4юрме двузубых вилок сходятся и обрабатываемое изделие 4 зажимается и удерживается.

Применение изобретения позволяет использовать его для зажима обраба-25 а деталей с мин,ьной „ло щадью контакта на них в условиях, когда на зажимаемую деталь наносятся какие-либо покрытия, при помааеиных температурах, в агрессивных и токсич30 н,„ср6щ.

990490

Формула. изобретения

A-A

Составитель В. Снеховский

Редактор П. Коссей Техред Е,Харитончик Корректор A. Дзятко

Тираж 1079 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Ваказ 17/20

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Зажимное устройство обрабатываемых изделий, содержащее упругий элемент в виде разрезного кольца с губками на концах, о т л и ч а ю щ ее с я тем, что, с целью обеспечения зажима различных по конфигурации де алей и уменьщения площади поверхностного контакта при зажиме, губки выполнены в форме двузубых вилок, расположенных относительно друг друга во взаимно перпендикулярных плоскостях.

Источники информаций, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

В 655501, кл. В 23 Q 3/06, 1979 (прототип) .
