Способ контроля попадания рыб в водозаборную насосную установку

Способ контроля попадания рыб в водозаборную насосную установку

Иллюстрации

Показать все

Реферат

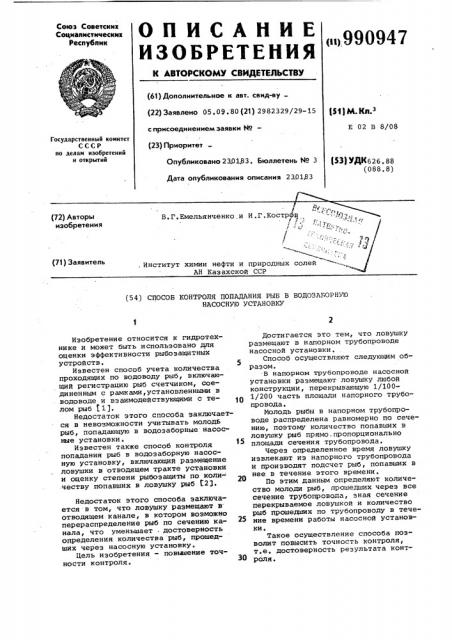

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

И1) М. К.

Е 02 В 8/08

Государственный комитет

СССР но делам изобретений и открытий (ЗЗ) УДК626, 88 (088.8) Опубликовано 230183. Бюллетень Мо 3

Дата опубликования описания 230183

В.Г.Емельянченко,и И.Г.Кастр в . -Г:. :... .:; 1, /

j ° . j, .

Институт химии нефти и природных солей

AH Казахской ССР (72) Авторы изобретения (71) Заявитель (54) СПОСОБ КОНТРОЛЯ ПОПАДАНИЯ РЫБ В ВОДОЗАБОРНУЮ

НАСОСНУЮ УСТАНОВКУ

15

30

Изобретение относится к гидротехнике и может быть использовано для оценки эффективности рыбозащитных устройств.

Известен способ учета количества проходящих по водоводу рыб, включающий регистрацию рыб счетчиком, соединенным с рамками, установленными в водоводе и взаимодействующими с телом рыб (1,).

Недостаток этого способа заключается в невозможности учитывать молодь рыб, попадающую в водозаборные насосные установки.

Известен также способ контроля попадания рыб в водозаборную насосную установку, включающий размещение ловушки в отводящем тракте установки и оценку степени рыбозащиты по коли- честву попавших в ловушку рыб 1.23.

Недостаток этого способа заключается в том, что ловушку размещают в отводящем канале, в котором возможно перераспределение рыб по сечению канала, что уменьшает . достоверность определения количества рыб, прошедших через насосную установку.

Цель изобретения — повышение точности контроля.

Достигается это тем, что ловушку размещают в напорном трубопроводе насосной установки, Способ осуществляют следующим образом.

В напорном трубопроводе насосной установки размещают ловушку любой конструкции, перекрывающую 1/1001/200 часть площади напорного трубопровода.

Молодь рыбы в напорном трубопроводе распределена равномерно по сечению, поэтому количество попавших в ловушку рыб прямо пропорционально площади сечения трубопровода.

Через определенное время ловушку извлекают из напорного трубопровода и производят подсчет рыб, попавших в нее в течение этого времени.

По этим данным определяют количество молоди рыб, прошедших через все сечение трубопровода, зная сечение перекрываемое ловушкой и количество рыб прошедщих по трубопроводу в течение времени работы насосной установки.

Такое осуществление способа позволит повысить точность контроля, т.е. достоверность результата контроля.

990947

Формула изобретения

Составитель A. Сергеев

Редактор Т.Киселева Техред О.Неце Корректор И. Шулла

Заказ 78/43 Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Способ контроля попадания рыб в водозаборную насосную установку, включающий размещение ловушки в отводящем тракте установки и оценку степени рыбозащиты по количеству попавших и ловушку рыб, о т л и ч а ю щ и й— с я тем, что, с целью повышения точности контроля, ловушку размещают в напорном трубопроводе насосной установки.

Источники информации, принятые во внимание при экспертизе

5 .1. Авторское свидетельство СССР

Р 100120, кл. E 02 В 8/08, 1953 °

2. Сборник руководящих документов органов рыбоохраны. М., Минпромхоз

СССР, том. 1, с. 213-216 (прототип).
