Устройство для рыхления высокопрочных грунтов

Устройство для рыхления высокопрочных грунтов

Иллюстрации

Показать все

Реферат

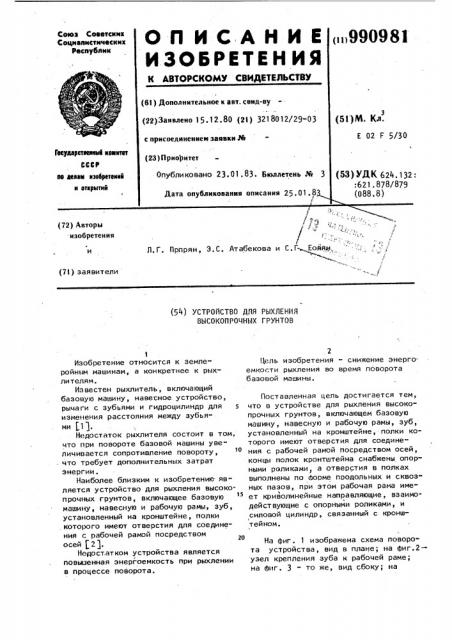

COIO3 C OIIOTCIC IIX

Соцналнстнческнк

Реслублни

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I (61) Дополнительное к авт. свид-ву (22)Заявлено 15.12.80 (21) 3218012/29-03 (51 )М. Кл.

Е 02 F 5/30 с присоединением заявки №

Гееуларетвекимб кемитвт

СССР

1Io делам кзебретеккк и аткрытий (23) П рио ритет

Опубликовано 23,01.83 ° Бюллетень № 3 (53) УДК 624.132:

:62!.878/879 (088.8) Дата опубликования описания 25.01.8. !ч Ф

Л. Г. Прпрян, Э. С. Атабекова и С. Г„Колям, "=-. (72) Авторы изобретения (71) заявители (54) устРОйство для Рыхления

ВЫСОКОПРОЧНЫХ ГРУНТОВ

Изобретение относится к землеройным машинам, а конкретнее к рыхлителям.

Известен рыхпитель, включающий базовую машину, навесное устройство, рычаги с зубьями и гидроцилиндр для изменения расстояния между зубьями (1 j.

Недостаток рыхлителя состоит в том, что при повороте базовой машины увеличивается сопротивление повороту, что требует дополнительных затрат энергии.

Наиболее близким к изобретению- является устройство для рыхления высокопрочных грунтов, включающее базовую машину, навесную и рабочую рамы, зуб, установленный на кронштейне, полки . которого имеют отверстия для соединения с рабочей рамой посредством го осей 12).

Недостатком устройства является повыаенная энергоемкость при рыхлении в процессе поворота.

Цель изобретения - снижение энерго емкости рыхления во время поворота базовой машины.

Поставленная цель достигается тем, что в устройстве для рыхления высокопрочных грунтов, включающем базовую машину, навесную и рабочую рамы, зуб, установленный на кронштейне, полки которого имеют отверстия для соединения с рабочей рамой посредством осей, концы полок кронтштейна снабжены опорными роликами, а отверстия в полках выполнены по Форме продольных и сквозных пазов, при этом рабочая рама имеет криволинейные направляющие, взаимодействующие с опорными роликами, и силовой цилиндр, связанный с кронштейном.

На фиг. 1 изображена схема поворота устройства, вид в плане; на фиг.2— узел крепления зуба к рабочей раме; на фиг. 3 - то же, вид сбоку; на

3 99098 ,фиг. 4 - то же, вид в аксонометрической проекции.

РабоЧее оборудование включает no" воротный в горизонтальной плоскости кронштейн 1 с пазами 2 и опорными ро- ликами 3, перемещающимися по направляющим 4 рабочей рамы 5 при вращении кронштейна 1 вокруг оси б. К кронштейну 1 посредством пальца 7 присоеди" нен зуб 8 и гидроцилиндр 9, связан- 10 йый с рамой 5. Все оборудование смон-! тировано на базовой машине 10. . Устройство работает следующим образом.

При повороте базовой машины с ра- 1s бочим оборудованием гидроцилиндр 9 перемещает кронштейн l вокруг оси б,, при этом опорные ролики 3 перемещаются по направляющим 4, смещаясь в сторону, обратную повороту базовой машины и назад. В,-результате сложения движений зуб 8 не перемещается.

После поворота зуб 8 устанавливает" ся в первоначальное положение.

Применение изобретения обеспечи- 2у вает снижение энергоемкости в процес. се поворота базовой. машины, поскольку рыхлительный зуб в грунте не пе" ремещается.

4 формула изобретения

Устройство для рыхления высокопрочных грунтов, содержащее базовую машину, навесную и рабочие рамы, зуб установленный на кронштейне, полки которого .имеют отверстия для соеди" нения с рабочей рамой, пви помощи, осей, о т л и ч а ю щ е е с я тем, что, с целью снижения энергоемкости рыхления во время поворота базовой машины, концы полок кронштейна снабжены опорными роликами, а отверстия в полках выполнены по. форме продольных и сквозных пазов, при этом рабо чая рама имеет криволинейные направляющие, взаимодействующие с опорными роликами, и силовой цилиндр, связанный с кронштейном.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ю 393418, кл. Е 02 F 5/30, 1970.

2. Захарчук Б.З. и др. Навесное тракторное оборудование для разработ- ки высокопрочных грунтов. М., "Машиностроение", 1979, с. 57, "рис. 22 (прототип).
