Фонарное покрытие
Иллюстрации
Реферат
(72) Автор. изобретения
Я.B. Сирота vj
/ p ô";.ñ.;,, с.-, .

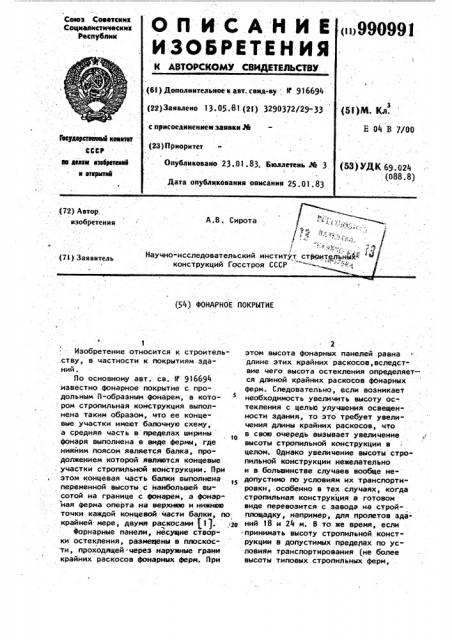

Научно-исследовательский институт ст1 9ительны& конструкций Госстроя СССР (7l ) Заявитель (54) ФОНАРНОЕ ПОКРЫТИЕ
Изобретение относится к строитель.ству, в частности к покрытиям.зданий.
По основному авт. св. Р 916б94 известно фонарное покрытие с продольным П-образным фонарем, в кото- ром стропильная конструкция выполнена таким образом, что ее концевые участки имеют балочную схему, а средняя часть в пределах ширины фонаря выполнена в виде фермы, где нижним поясом является балка, продолжением которой являются концевые участки стропильной конструкции. При этом концевая часть балки выполнена переменной высоты с наибольшей высотой на границе с фонарем, а фонарная ферма оперта на верхнюю и нижнюю точки каждой концевой части балки, по; крайней-мере, двумя раскосами (1). рщ форнарные панели, несущие створки остекления, размещены s плоскости, проходящей через наружные грани крайних раскосов фонарных ферм. При
2 этом высота фонарных панелей равна длине этих крайних раскосов,вследствие чего высота остекления определяется длиной крайних раскосов ФОнарных ферм. Следовательно, если возникает необходимость увеличить высоту ос-. текления с целью улучшения освещенности здания, то это требует увеличения длины крайних раскосов, что в свою очередь вызывает увеличение высоты стропильной конструкции в целом, Однако увеличение высоты стропильной конструкции .нежелательно и в большинстве случаев вообще недопустимо по условиям их транспортировки, особенно в тех случаях, когда стропильная конструкция в готовом виде перевозится с завода на стройплощадку,. например, для пролетов зда- ний 18 и 24 м. В то же время, если .принимать высоту стропильной конструкции в допустимых пределах по условиям транспортирования (не более высоты типовых стропильных ферм, 3 99 равной в зависимости от пролета 2,53,2 м), то высота остекления в большинстве случаев не обеспечивает требуемый уровень освещенности здания.
Например, если возникает необходимость для здания пролетом 24 м выполнить типовую высоту остекления
1,75 м, то общая высота стропильной конструкции составит 4,0 и, что существенно превышает допустимый габарит конструкции по высоте из условия траспортирования. Если же выполнить требования траспортирования (принять высоту стропильной конструкция не более 3,2 м), то вполне по-. нятно, что условия освещенности здания будут существенно ухудшены. Причем следует отметить, что в рассматриваемой конструкции исключается возможность увеличения высоты фонарных панелей за счет уменьшения высоты концевых балочных участков у фонаря. Это вызвано тем, что несущая способность поперечного сечения балочных участков в этой зоне (работающих на изгиб) определяет несущую способность стропильной конструкции в целом.
Целью изобретения является улучшение освещенности здания.
Указанная цель достигается тем, что фонарное покрытие снабжено фонарными панелями, прикрепленными к крайним раскосам фонарной фермы с образованием выступа над последней, при этом крайние плиты покрытия на фонарных фермах одной стороной оперты на выступ фонарной панели.
На фиг. 1 изображено здание с наклонным размещением остекления, поперечный разрез; на фиг. 2 — здание с вертикальным размещением остекления, поперечный разрез.
Покрытие включает стропильные конструкции 1, плиты 2 покрытия нижнего яруса, фонарные панели 3, к которым прикреплены створки 4 остекления, плиты 5 покрытия, уложенные . на фонарных фермах в верхнем ярусе.
В представленных вариантах стро,пильные конструкции 1 выполнены жеФормула изобретения
Фонарное покрытие по авт. св.
М 916694, о т л и ч а ю щ е е с я тем, что, с целью улучшения освещен40 ности здания, снабжено фонарными панелями, прикрепленными к крайним рас— косам фонарной фермы с образованием выступа над последней, при этом крайние плиты покрытия на фонарных
4s фермах одной стороной оперты на выступ фонарной панели.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР о Ю 916694, кл. Е 04 В 7/00, 1980.
0991 4 лезобетонными. Плиты 2 и 5 также железобетонные шириной 3 м и длиной
6 или 12 м, Конструкция плит 2 и .5 одинаковая и они могут являться типовыми. Типовыми являются также фонарные панели 3 и створки 4 остекления.
Особенность предлагаемого покрытия состоит в том, что высота фо10 нарных панелей 3 превышает длину крайних раскосов фонарной фермы стропильной конструкции 1. При этом плиты 5 верхнего яруса, размещенные с краю фонаря, одной стороной (наруж1S ной) оперты на фонарную панель.
Вследствие указанных конструктивных особенностей представляется возможным принять требуемую высоту остекления фонаря без превышения допуске тимой величины стропильной конструкции. Например, в представленных вариантах показана высота остекления
1,75 м (типовой проект серии 1,461-11) при высоте стропильной конструкции
2з 2,7 м для пролета 18 м и высоте 3 м для пролета 24 м. При необходимости высота фонарной панели может быть увеличена с обеспечением есиповой высоты остекления 2 1,25 м. Это досщ тигается увеличением угла наклона крайних плит верхнего яруса.
Увеличение освещенности в здании способствует улучшению условий труда.
