Устройство для измерения средней площади поперечного сечения диэлектрической нити

Устройство для измерения средней площади поперечного сечения диэлектрической нити

Иллюстрации

Показать все

Реферат

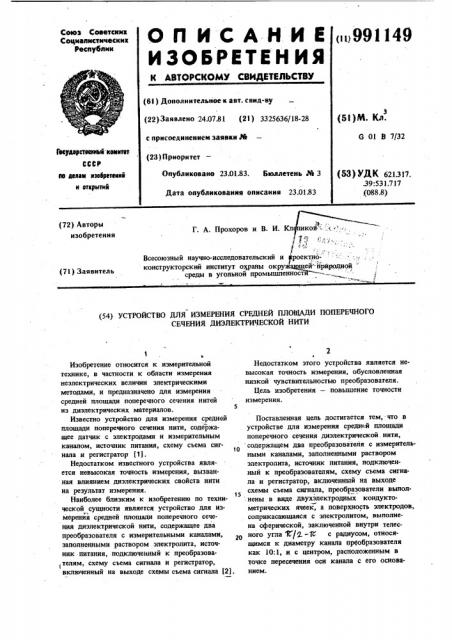

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

<»991149 (61) Дополнительное к авт. свид-ву (22) Заявлено 24.07.81 (21) 3325636/18 28 с присоединением заявки М (51)М. Кл.

G 01 В 7/32 (23) Приоритет

Гееудерстеееме кеметет

СССР

le делам кеееретеекй и еткрытий

Опубликовано 23.01.83. Бюллетень М 3 (53) УДК 621.317.

39 531717 (088.8) Дата опубликования описания 23.0183 (72) Авторы изобретения

Г. А. Прохоров и В. И. Кл т

У

Всесоюзный научно-исследовательский и (роектноконструкторский институт охраны окружац щей . природной среды в угольной промышленностй =-..., (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СРЕДНЕЙ ПЛО1ЦАДИ ПОПЕРЕЧНОГО

СЕЧЕНИЯ ДИЭЛЕКТРИЧЕСКОЙ НИТИ

Изобретение относится к измерительной технике, в частности к области измерения неэлектрических величин электрическими методами, и предназначено для измерения средней площади поперечного сечения нитей из диэлектрических материалов.

Известно устройство для измерения средней площади поперечного сечения нити, содержащее датчик с электродами н измерительным каналом, источник питания, схему съема сиг10 нала и регистратор (11.

Недостатком известного устройства является невысокая точность измерения, вызванная влиянием диэлектрических свойств нити на результат измерения.

Наиболее близким к изобретению по техни15 ческой сущности является устройство для изтч мерения средней площади поперечного сечения диэлектрической нити, содержащее два преобразователя с измерительными каналами, заполненными раствором электролита, источник питания, подключенный к преобразова,телям, схему съема сигнала и регистратор, включенный на выходе схемы съема сигнала (2).

Недостатком этого устройства является невысокая точность измерения, обусловленная низкой чувствительностью преобразователя.

Цель изобретения — повышение точности измерения.

Поставленная цель достигается тем, что в устройстве для измерения средней площади поперечного сечения диэлектрической . нити, содержащем два преобразователя с измерительными каналами, заполненными раствором электролита, источник питания, подключенный к преобразователям, схему съема сигнала и регистратор, включенный на выходе схемы съема сигнала, преобразователи выполнены в виде двухэлектродных кондуктометрических ячеек, а поверхность электродов, соприкасающаяся с электролитом, выполнена сферической, заключенной внутри телесного угла (Г/Я. -7 с радиусом, относящимся к диаметру канала преобразователя как 10:1, и с центром, расположенным в точке пересечения оси канала с его основанием.

49 4 поперчного сечения нити на участке усреднения, поступает на регистратор 8.

Благодаря указанному выполнению устройства повышается его чувствительность, а следовательно, и точность измерения. ьиии11и Заказ 105/53 Тираж 600 Подписное

Филиал ППП "Патент", г.Ужгород, ул. Проектная, 4

3 9911

На чертеже приведена схема устройства для измерения средней площади поперечного сечения нити, Устройство содержит первый преобразователь. 1 с электродами 2 и 3 и измерительным каналом 4, в котором располагается контролируемая нить, второй преобразователь

5, аналогичный первому, измерительный канал которого свободен, источник 6 питания, подключен к преобразователям 1 и 5, схему 7 10 съема измерительного сигнала и регистратор 8, включенный на выходе схемы 7.

Для уменьшения влияния поляризации сои противления жидкостного контакта площадь электродов 2 и 3 на два порядка больше пло- 15 щади измерительного канала 4, а с целью более равномерного распределения плотности тока по всей поверхности электрода поверхность их выполнена в виде части сферы с центром в точке пересечения оси измерительного канала с его, основанием.

Устройство работает следующим образом.

В отсутствие нити в измерительном канале

4 первого преобразователя 1 производится уравновешивание измерительной схемы 7.

Участки электролита между электродами 2 и 3 и концами измерительного канала 4 являются жидкостными контактами с очень малым по сравнению с каналом 4 сопротивлением, что позволяет длину канала считать

30 областью усреднения. При наличии нити в измерительном канале 4 сигнал с выхода схемы 7, пропорциональный средней площади

Формула изобретения

Устройство для измерения средней площади поперечного сечения диэлектрической нити, содержащее. два преобразователя с измерительными каналами, заполненными раствором электролита, источник питания, подключенный к преобразователям, схему съема сигнала и регистратор, включенный на выходе схемы съема сигнала, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, преобразователи выполнены в виде двухэлектродных кондуктометрических ячеек, а поверхность электродов, соприкасающаяся с электролитом, выполнена сферической, заключенной внутри телесного угла Й/2. -7" с радиусом, относящимся к диаметру канала преобразователя как 10:1, и с центром, расположенным в точке пересечения оси канала с его основанием.

Источники информации, принятые во внимание при экспертизе

1. Форейт,И, Емкостные датчики незлектрических величин. М.-Л., "Энергия", 1966.

2. Авторское свидетельство СССР N 769311, кл. 6 01 В 7/06, 1979 (прототип).
