Класс 80с, 14о1 Ч0 99Т17
СССР
i I

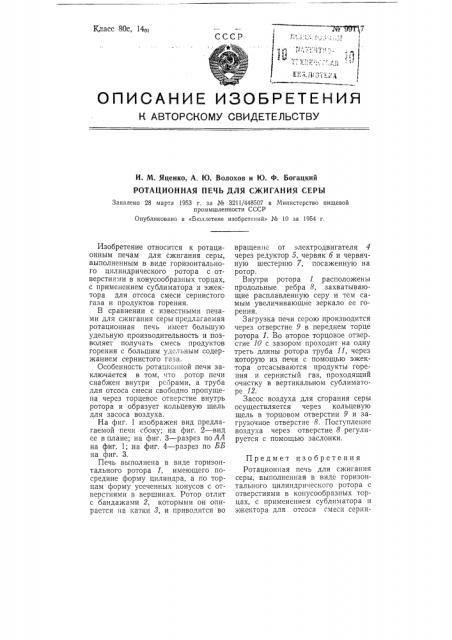

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
И. М. Яценко, А. Ю. Волохов и Ю. Ф. Богацкий
РОТАЦИОННАЯ ПЕЧЬ ДЛЯ СЖИГАНИЯ СЕРЫ
Заявлено 28 марта 1953 г. за № 3211/448507 в Министерство пищевой промышленности СССР
Опубликовано в «Бюллетене изобретений» № 10 за 1954 г.
Изобретение относится к ротационным печам для сжигания серы, выполненным в виде горизонтального цилиндрического ротора с отверстиями в конусообразных торцах, с применением сублиматора и эжектора для отсоса смеси сернистого газа и продуктов горения.
В сравнении с известными печами для сжигания серы предлагаемая ротационная печь имеет большую удельную производительность и позволяет получать смесь продуктов горения с большим удельным содержанием сернистого газа.
Особенность ротационной печи заключается в том, что ротор печи снабжен внутри ребрами, а труба для отсоса смеси свободно пропущена через торцевос отверстие внутрь ротора и образует кольцевую щель для засоса воздуха.
На фиг. 1 изображен вид предлагаемой печи сбоку; на фиг. 2 — вид ее в плане; на фиг. 3 — разрез поАА на фиг. 1; на фиг. 4 — разрез по ББ на фиг. 3.
Печь выполнена в виде горизонтального ротора 1, имеющего посредине форму цилиндра, а по торцам форму усеченных конусов с отверстиями в вершинах. Ротор отлит с бандажами 2, которыми он опирается па катки 8, и приводится во вращение от электродвигателя 4 через редуктор 5, червяк б и червячную шестерню 7, посаженную на ротор.
Внутри ротора 1 расположены продольные ребра 8, захватывающие расплавленную серу и тем самым увеличивающие зеркало ее горения.
Загрузка печи серою производится через отверстие 9 в переднем торце ротора 1. Во второе торцовое отверстие 10 с зазором проходит на одну треть длины ротора труба 11, через которую из печи с помощью эжектора отсасываются продукты горения и сернистый газ, проходящий очистку в вертикальном сублиматоре 12.
Засос воздуха для сгорания серы осуществляется через кольцевую щель в торцовом отверстии 9 и загрузочное отверстие 8. Поступление воздуха через отверстие 8 регулируется с помощью заслонки.
Предмет изобретения
Ротационная печь для сжигания серы, выполненная в виде горизонтального цилиндрического ротора с отверстиями в конусообразных торцах, с применением сублиматора и эжектора для отсоса смеси серни— 2 —№ФИ7
Фиг; 1 стого газа и продуктов горения, о.т -"л и ч а ю щ а я с я тем, что, с цельс увеличения удельной производительности печи и увеличения содержания сернистого газа в смеси, ротор печи снабжен внутри ребрами, а труба для отсоса смеси свободно пропущена через торцовое отверстие внутрь ротора и образует кольцевую щель для засоса воздуха.
¹ 99117
Фиг. 2
Фиг. 3
Фиг. 4
