Клясс 42п, 11„, СССР

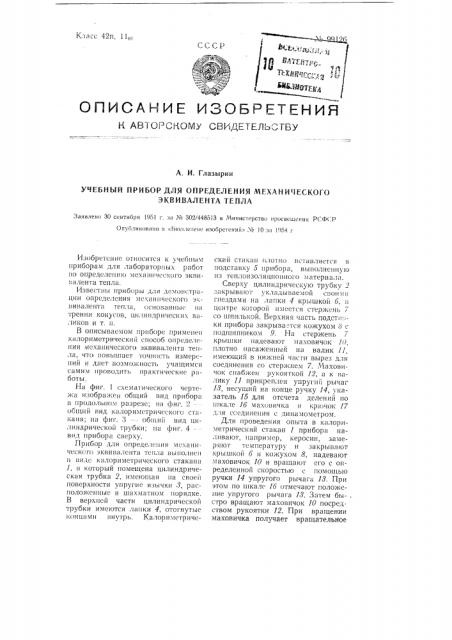

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H. АВ10РСЯОМУ СВ)"1ДЕ)ЕЛЬСТБУ

А. И. Глязырин

УЧЕБНЫЙ ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКОГО

ЭКВИВАЛЕНТА ТЕПЛА

Заявлено 30 сентября !951 г. за № 302/448513 в Министерство просвещения РСФ(,Р

Опубг(иковано в «Ь)оллетене изобретений» ¹ 10 ва 1!)54 г

Изобретение относится к учебным приборам для лабораторных работ

I)O ОПРЕДЕЛСНИЮ МЕХЯШ)ЧЕСКОГО ЭКВИВялента тепла.

Известны приборы для демонстряЦИИ ОПРСД(,1(HÈß МСХ)IIПI Ч(,СКОГО ЭК1зивс)л(нтя теп. !я, Основяннь)(. nn трении конусов, цилиндрических Bci..)иков и т. и.

В описываемом приборе применен кялориметрический способ определения механического эквивалента тен, (а, что повышает точность измерений и дает возможность учащимся сами \! проводить практиче)c кие pHботы.

Ня фиг. 1 схематического чертеж(1 изображен общий вид прибора в продольном разрезе; ня фиг. 2 общий Вид кялоримстрического сгякана; пя фиг. 3 — - обший вид ци. (индрической трубки; па фиг. 4— вид прибора сверху.

Прибор для определе))ия мсханиче:K(:Ão экВивя, )ента I с)!Ла Выпол)1(.н

В Виде кялориметрического стакана

1, В который помещена цилиндрическая трубка 2, имеюпьая па своей поверхности упругие язычки,3, рясполо>кснные в шахматном порядке.

B верхней части цилиндрической трубки имеются лапки 4, отогнутые

«онцами внутрь. Калориметрический стякяп !)потно всгявляется В подставку 5 прибора, выполненну!о из теплоизоляцпонного матерна;ш.

Сверху цилиндрическую трубку 2 закрывают укладывяемой своимк гнездами на лапки 4 крышкой 6, В центре которой имеется стержень 7 со шпилькой. Верхняя часть подстя.;ки прибора закрывается кожухом о с подшипником 9. На стержень 7 крышки надевают маховичок 1(1, плотно насаженный на валик 11, имеющий в нижней части вырез для соединения со стер>кием 7. Маховичок снабжен рукояткой 12, а к Валику 11 прикреплен упругий рычаг

13, несущий на конце ручку 14, указатель 15 для отсчета делений по шкале 16 маховичка н крючок 17 1.)я соединения с дипв)(!Омет1эом.

Для проведения опыта в K«iлориметрический стакан 1 прибора наливают, например, керосин, замеряют тел!пер атуру и закрыва )0T крышкой б и кожухом 8, надевают маховичок 10 и вращают его с определенной скоростью с помощью ручки 14 упругого рычага 13. При этом по шкал(16 отмечают положение упругого рычага 13. Затем быстро вращают маховичок 10 посредством рукоятки 12. При вращении маховичка получает вращательное

Л 9912б двн кение ци,типдрическая трубка 2, упругис язычки > которои тр тся О стеч ки с та ка и а 1.

После известного числа оборотов маховичок снимают, открывают крышку и вновь измеряют температуру жидкости внутри стакана.

Силу, >tpn. o l eHH IO K ручке 14 при вращении маховичка, измеряют дипамометром, оттягивая упругий рычаг 18 за крючок, до тех пор, пока указатель 15 нс станет на отмеченное ранее деление по шкале 16.

Предмет изобретения

Учебный прибор для определения механического эквивалента тепла, отли ч ающи йся тем, что оп состоит из установленного на подставке калориметрического стакана, помещенной внутри последнего цилиндрической трубки, имеющей на своей поверхности упругие язычки, и соединенного с трубкой маховичка, снабженв шкалой и упругим рычагом, несущим ручку для приведения маховичка во вращение.

Qo 4+ j " li

А (

I 1 pi) / /! !

/, 1

Г

1

1 »- !

f

1 (t . с (Фиг. 4 С-.в. рслактор И. В. Макаров

„)) )3 ) .?3 от 2))Х! I I )53:. (,тандартгиз. Объ л 0,25 и. л. Тираж ЯОО. Цена 30 кон.
