Реферат

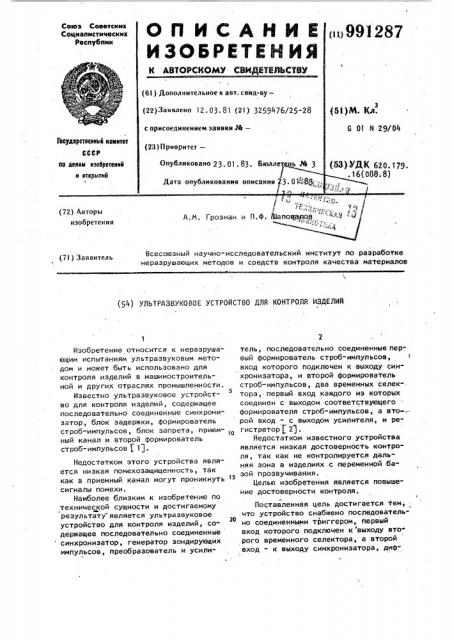

Сотов Советсинк

Социалистических

Ресл)тблни

ОП КСАН

И ЗОБ ВЕТЕЯ

К АВТОРСКОМУ СВИДЕТЕЯ

287 (61) Дополнительное к ввт. саид-ву3 л. (22) Заявлено 12. 03. 81 (21) 3259тт7 с присоединением заявки М— и 29/04

Гасударственный квинтет (23) П рноритет—

Опубликовано 23. 01. 83 Ьтолле вв делам навбретеннй н втнрытнй

620. 179.

08.S) Дата опубликования описания 2 т

1 ф/ Ф

1

А.N. Грозман и П.ф. )Шаповалов -" - - т - (72) Авторы изобретения

Всесоюзный научно-исследовательский институт по разработке неразрушающих методов и средств контроля качества материалов (71) Заявитель (S4) УЛЬТРАЗВУКОВОЕ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ИЗДЕЛИЙ

Изобретение относится к неразрушающим испытаниям ультразвуковым методом и может быть использовано для контроля изделий в машиностроительной и других отраслях промышленности.

Известно ультразвуковое устройство для контроля изделий, содержащее последовательно соединенные синхронизатор, блок задержки, формирователь строб-импульсов, блок запрета, приемный канал и второй формирователь строб-импульсов (1J.

Недостатком этого устройства является низкая помехозащищенность, так как в приемный канал могут проникнуть сигналы помехи.

Наиболее близким к изобретению по технической сущности и достигаемому МВ, результату является ультразвуковое устройство для контроля изделий, содержащее последовательно соединенные синхронизатор, генератор зондирующих импульсов, преобразователь и усилитель, последовательно соединенные первый формирователь строб-импульсов, вход которого подключен к выходу синхронизатора, и второй формирователь строб-импульсов, два временных селектора, первый вход каждого из которых соединен с выходом соответствующего формирователя строб-импульсов, а второй вход - с выходом усилителя, и регистратор t. 2).

Недостатком известного устройства является низкая достоверность контроля, так как не контролируется дальняя зона в изделиях с переменной базой прозвучивания, Целью изобретения является повышение достоверности контроля. !

Поставленная цель достигается тем, что устройство снабжено последовательно соединенными триггером, первый вход которого подключен к выходу вто рого временного селектора, а второй вход - к выходу синхронизатора, диф40

На другие входы этих селекторов поступают строб-импульсы 16 с выходов формирователей 5 и 6 соответственно.

Длительность первоro строб-импуль-. са 16 выбирается меньше минимально возможного времени прохождения акустических колебаний от преобразователя 3

3 99128

Ференцирующей цепью, схемой И, второй вход которой соединен с выходом второго формирователя строб-импульсов, и схемой ИЛИ, второй вход которой соединен с выходом первого временного селектора, а выход - с входом регистратора.

На фиг. 1 представлена блок-схема устройства; на фиг. 2 - временные эпюры, поясняющие работу схемы. 10, Ультразвуковое устройство содержит последовательно соединенные синхронизатор 1, генератор 2 зондирующих импульсов, преобразователь 3 и усилитель 4, последовательно соединенные первый формирователь 5 строб-импульсов, вход которого подключен к выходу синхронизатора 1, и второй формирователь 6 строб-импульсов, временной селектор 7, первый вход которого соеди- 20 нен с выходом формировате я 5 стробимпульсов, а второй вход — с выходом усилителя 4, временной селектор 8, первый вход которого соединен с выходом формирователя 6 строб-импульсов, 25 а второй вход - с выходом усилителя 4.

Кроме того, устройство содержит последовательно соединенные триггер 9, первый вход которого подключен к выходу второго временного селектора 8, З0 а второй вход - к выходу синхронизатора 1, дифференцирующую цепь 10, схему И 11, второй вход которой соединен с выходом второго формировате-. ля 6 строб-импульсов, схему ИЛИ 12 и регистратор 13.

Устройство работает следующим образом.

Импульсы 14 синхронизатора 1 включают генератор 2, вь рабатывающий электрические импульсы, которые преобразователем 3 преобразуются в акустические импульсы нормальных или сдвиговых колебаний, вводимые в изделие.

Пройдя через иэделие и отразившись 4> от противоположной его грани-кромки, акустические колебания попадают снова на преобразователь 3, преобразуются им в электрические, усиливаются усилителем 4 и в виде импульсов 15 поступают на селекторы 7 и 8.

7 4 до противоположной грани иэделия и обратно, т. е. в зависимости от протяженности постоянной части базы прозвучивания, показанной на фиг. 1 сверху от пунктирной линии. Импульс 15 от дефекта Дл, пройдя через селектор

7, в виде импульса 17 поступает через схему ИЛИ "2 на вход регистратора 13 и включае-г его. Длительность второго строб-импульса 16, запускаемого задним фронтом первого строб-импульса 16, выбирается таким образом, чтобы в течение его действия успел прийти импульс 15 от максимально удаленной задней грани изделия (т, е. в зависимости от протяженности переменной части базы прозвучивания, показанной на фиг. 1 снизу or пунктирной линии). Таким образом, все импульсы 15 от задней грани изделий пройдут через селектор 8. Первым сигналом с выхода селектора 8 триггер 9 опрокидывается в рабочее положение. В исходное состояние он возвращается вторым импульсом с выхода селектора 8 или синхроимпульсом

14, подаваемым на вход установки нуля. Импульс 18 триггера 9 дифференцируется цепью 10. Импульсы 19 поступают на. вход схемы И 11, на выход которой логут пройти только импульсы положительной полярности, соответствующие заднему фронту импульса 18 и совпадающие по времени с вторым строб-импульсом 16.

Следовательно, при отсутствии дефектов в зоне второго строб-импульса

16 импульсов на выходе схемы И 11 не будет.

При наличии дефекта Д, или дефектов

Д и Д1 на выходе схемы И 11 появляются импульсы 20, которые, пройдя через схему ИЛИ 12, также включают регистратор 13. При этом строб-импульсы

16 задней грани не исчезают, а лишь несколько уменьшаются по амплитуде.

Таким образом, постоянная часть базы изделия контролируется обычным эхо-способом, а переменная — по появлению в зоне контроля двух или более эхо-сигналов.

Изобретение позволяет с высокой достоверностью производить контроль изделий.

Формула изобретения

Ультразвуковое устройство для контроля иэделий, содержащее последова.5 - 991287 6 тельно соединенные синхронизатор, ге-,селектора, а торой вход - к, выходу нератор зондирующих импульсов, преоб- синхронизатора, дифференцирующей церазователь и усилитель, последователь- пью, схемой И, второй вход которой но соединенные первый формирователь соединен с выходом второго формировастроб"импульсов, вход которого под- g теля строб-импульсов, и схемой ИЛИ, ключен к выходу синхронизатора, и вто- второй вход которой соединен с выхорой формирователь строб-импульсов, дом первого временного селектора, а два временных селектора, первый вход выход - с входом регистратора. каждого из которых соединен с выходом соответствующего формирователя строб- о Источники информации, импульсов, а второй вход - с выходом .принятые во внимание при экспертизе усилителя, и регистратор, о т л и - 1. Авторское свидетельство СССР по ч а ю щ е е с я тем, что, с целью по- заявке И 2834919/28, кл. G 01 4 29/04, выаения. достоверности контроля, оно 1979. снабжено последовательно соединенными 1з 2. Авторское свидетельство СССР триггером, первый вход которого под- И 166160, кл. G 01 и 29/04, 1963 (проключен к выходу второго временного - . тотип).
