Реферат

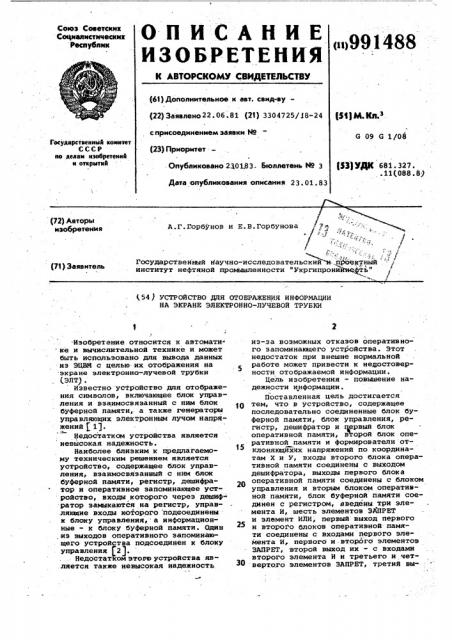

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических республик

<о991488

{е1)Дополнительное к авт. свид-ву— (22) Заявлено 22 ° 06.81 (21) 3304725/Я8-24

РЦМК, з сприсоединениемзвявки М

G 09 G 1/08

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 230183. Бюллетень Но 3

Дата опубликования описания 23.01.83 (33} УДК б81 ° 327.

° 11(,088.8) ° .

А.Г. Горбунов и Е. В. Горбунова .. к

Государственный научно-исследовательский-и.пфо@ктнйй институт нефтяной промышленности "укргипройийж ть" (72) Авторы изобретения

,р У

4 р

Ф (71) заявитель (54 ) УСТРОЙСТВО ДЛЯ OTOBPAXEHHSI ИНФОРМАЦИИ

НА ЭКРАНЕ ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКИ

Изобретение относится к автомати- ке и вычислительной технике и может быть использовано для вывода данных из ЭЦВИ с целью их отображения на экране электронно-лучевой трубки (ЭЛТ .

Известно устройство для отображения символов, включающее блок управления и взаимосвязанный с ним блок буферной памяти, а также генераторы управляющих электронным лучом напряжений (1).

Недостатком устройства является невысокая надежность.

Наиболее близким к предлагаемому техническим решением является устройство, содержащее блок управления, взаимосвязанный с ним блок буферной памяти, регистр, дешифратор и оперативное запоминающее устройство, входы которого через дешифратор замыкаются на регистр, управ.ляющие входы которого подаоединенык блоку управления, а информационные — к блоку буферной памяти. Один из выходов оперативного запоминающего устройства подсоединен к блоку управления f2). .. Недостатком этопв устройства asляется также невысокая надежность. из-.за возможных отказов оперативного запоминающего устройства. Этот недостаток при внешне нормальной работе может привести к недостоверности отображаемой информации.

Цель изобретения - повышение надежности информации.

Поставленная цель достигается

1g тем, что в устройство, содержащее последовательно соединенные блок буферной памяти, блок управления, регистр, дешифратор и первый блок оперативной памяти, второй блок оперативной памяти и формирователи отклонякщйхих напряжений по координатам Х и У, входы второго блока оперативной памяти соединены с выходом дешифратора, выходы первого блока оперативной памяти соединены с блоком управления и вторым блоком оперативной памяти, блок буферной памяти соединен с регистром, введены три элемента И, шесть элементов ЗАПРЕТ и элемент ИЛИ, первый выход первого и второго блоков оперативной памяти соединены с входами первого элемента И, первого и.второго элементов

ЗАПРЕТ, -второй выход их - с входами второго элемента И и третьего и четвертого элементов ЗАПРЕТ, третий вы"

991488

Формула изобретения

30 по координатам Х и У, входы . второго блока оперативной памяти соединены с выходом дешифратора, выходы первого

35) блока оперативной памяти соединены с блоком управления и вторым блоком оперативной памяти, блок буферной пач а ю щ е е с я тем, что, с целью

40 повышения надежности устройства, оно содержит три элемента И, шесть элементов ЗАПРЕТ и элемент ИЛИ, первый выход первого и второго блоков оперативной памяти соединен с входами

45 первого элемента И, первого и второго элементов ЗАПРЕТ, второй выход их — с входами второго элемента И и третьего и четвертого элементов

ЗАПРЕТ, третий выход их — с входами третьего элемента И, пятого и шестого элементов ЗАПРЕТ, выходы элементов ЗАПРЕТ подключены н входам элемента ИЛИ, выходы первого и второго элементов И подключены, к входам формирователей управляющих на55 пряжений по координатам Х и У .

Источники информации, принятые во внимание при экспертизе

1. Принс М.Д. Машинная графика и автоматизация проектирования. М., 60 "Советское радио", 1975, с. 35- 37.

2. Говоров В.Й. Способ отображения знаков на матричном экране".—

Измерительная техника", 1973, Р 9, с. 76-78 (прототип ). ход их — с входами третьего элемента И, пятого и шестого элементов

ЗАПРЕТ, выходы элементов ЗАПРЕТ подключены к входам элемента ИЛИ, выходы первого и второго элементов И подключены к входам формирователей управляющих напряжений по координатам Х и У.

На чертеже представлена блок-схема устройства.

Устройство содержит блок 1 управления, блок 2 буферной памяти, ре- . гистр 3, дешифратор 4, первый блок

5 оперативной памяти, второй блок 6 оперативной памяти, элементы И 7-9, формирователи 10 и 11 отклоняющих напряжений по координатам Х и У, элементы ЗАПРЕТ 12 — 17 и элемент

ИЛИ 18 .

Устройство работает следующим образом.

Под воздействием управлякщего сигнала, поступающего по шине 19 от. блока 1 управления, регистр 3 сбрасывается в нуль. Затем под воздействием управляющего сигнала, .юступающего от блока 1 по шине 20 в.регистр

3 из блока 2 буферной памяти засылается код символа, представляющий собой одно число в цифровом двоичном коде. Под воздействием содержимого регистра 3 выбирается одна из выходных шин дешифратора 4-, чем обеспечиваетется выбор соответствующих трех шин Х, У и 2 в блоках 5 и 6.

Блоки 5 и 6 идентичны и последовательности импульсов, считываемых по шинам Х, У и 2., одинаковы. Поэтому, если импульс в данный момент времени считывается по шине Х блока

5, то он должен считываться также по шине Х блока 6. Это достигается тем, что считывание импульсов в бло-. ке 5 и 6 осуществляется под воздействием одних и тех же синхронизирующих импульсов, поступающих от блока

5 к блоку 6 по шинам, количество которых равно максимальному количеству отрезков и образующей символа . Эти импульсы проходят через элемент И 7 и поступают на вход формирователя

10, с выхода которого напряжение

U () подводится к гори з онталь ной отклоняющей системе ЭЛТ (на чертеже не показана).

Аналогичнр, через элемент И 8 проходят импульсы,. считываемые с блоков 5 и 6 по шинам У, чем достигается формирование второго управлякщего напряжения U (t) в формироУ вателе 11. Импульсы, считываемые по шинам 7 через элемент 9 И подводятся к управляющему электроду ЭЛТ.

Шины Х, У и 2. попарно подсоединены к входам элементов ЗАПРЕТ 12-17 с входами запрета. Поэтому в случае, если наведется импульс только в одной из выходных шин одного из блоков

5 и 6, он пройдет через один из этих элементов ЗАПРЕТ на вход элемента

ИЛИ 18, чем достигнется получение сигнала Ц, свидетельствующего о том, что символ, отображаемый в данный момент времени на экране ЭЛТ, недостоверен. Этот сигнал может также автоматически отключать неисправный блок оперативной памяти и подключать резервный.

Сигнал, наводимый в шине 21 блока

5, подводится к блоку 1, информируя его об окончании процесса отображения данногс символа.

Использование предлагаемого устройства позволит облегчить работу операторов со средствами отображения данных и значительно повысить эффективность автоматизированных систем управления.

Устройство для отображения информации на экране электронно-лучевой трубки, содержащее последовательно соединенные блок буферной памяти, блок управления, регистр, дешифратор и первый блок оперативной памяти, второй блок оперативной памяти и формирователи отключающих напряжений мяти соединен с регистром,,о т л и
