Реферат



Союз Советскик

Социалистнчесимк

Реслублни

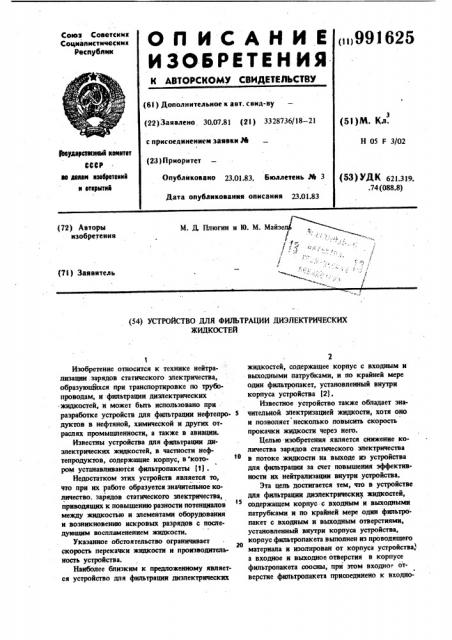

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Опубликовано 23.01.83. Бюллетень М 3

Дата опубликования описания 23.01.83 (5l }Ì. Кд.

Н 05 F 3/02

)Ьеудэрстиееый кимитет

СССР ие делам изейретеиий и вткрытий (5З} ДК 621.319. .74 (088.8) М. Д. Плюгин и Ю. М. Майз (72) Авторы изобретения (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИЛЬТРАЦИИ ДИЭЛЕКТРИЧЕСКИХ

ЖИДКОСТЕЙ!

Изобретение относится к технике нейтрализации . зарядов статического электричества, образую 9асся при транспортировке по трубопроводам, и фильтрации диэлектрических жидкостей, и может быть использовано при разработке устройств для фильтрации нефтепродуктов в нефтяной, химической и других отраслях промышленности, а также в авиации.

Известны устройства для фильтрации диэлектрических жидкостей, в частности нефтепродуктов, содержащие корпус, в котором устанавливаются фильтропакеты (11 .

Недостатком этих устройств является то, что при их работе образуется значительное количество. зарядов статического электричества, приводящих к повышению разности потенциалов между жидкостью и элементами оборудования и возникновению искровых разрядов с последующим воспламенением жидкости.

Указанное обстоятельство ограничивает скорость перекачки жидкости и производительность устройства.

Наиболее близким к предложенному является устройство для фильтрации диэлектрических

2 жидкостей, содержащее корпус с входным и выходными патрубками, и по крайней мере один фильтропакет, установленный внутри корпуса устройства (2).

Известное устройство также обладает эна5 чительной. электризацией жидкости, хотя оно и позволяет несколько повысить скорость прокачки жидкости через него.

Целью изобретения является снижение количества зарядов статического электричества в потоке жидкости на выходе нз устройства для фильтрации за счет повышения эффективности их нейтрализации внутри устройства.

Эта цель достигается тем, что в устройстве для фильтрации диэлектрических жидкостей, содержащем корпус-с входным н выходными патрубкамн и по крайней мере один фильтропакет с входным и выходным отверстиями, установленный внутри корпуса устройства, 20 корпус фильтропакета выполнен из проводящего материала и изолирован от корпуса устройства а входное и выходное отверстия в корпусе фнльтропакета соосны, при этом входно отверстие фильтропакета присоединено к вхолноВНИИПИ Заказ 166/77 Тираж 843 Подписное

Филиал ППП "Патент", г. Ужгород, ул.Проектная,4

3 99162 му патрубку устройства, а выходные патрубки устройства расположены на корпусе с той же стороны,,что и входной патрубок.

На чертеже представлена конструктивная схема устройства.

Устройство содержит фильтропакет 1, установленный внутри корпуса 2 устройства. Направление движения жидкости в устройстве показано стрелками 3. Корпус фнльтропакета изготовлен из проводящего материала и нзоли- 19 рован от корпуса устройства. Входное и выходное отверстия фильтропакета соосны и располсркены у оси его корпуса, входной и выходной патрубки устройства расположены с одной стороны. IS

Устройство работает следующим образом.

При прокачке жидкости через устройство жидкость электризуется, т. е. в объеме жидкос,ти накапливаются заряды одного знака, напри: мер +, а на корпусе фильтропакета — заряды зЕ другого знака —. Благодаря предложенному конструктивному выполнению устройства, про.шедшая через фильтропакет жидкость омывает наружную поверхность его корпуса. Избыточные заряды, накопленные на корпусе фильтра, зЭ в соответствии с известными законами злектростатики концентрируются на наружной поверхности фильтропаКета. При взаимодействии омывающей наружную поверхность корпуса жидкости, содержащей избыточные заряды противоположного знака, с зарядами иа поверхности проходит эффективная их нейтрализация.

Как показали испытания, предложенное конструктивное исполнение обеспечивает достаточное для нейтрализации время взаимодействия, ЭЭ так что потенциал зарядов в потоке на выходе из устройства снижается на несколько порядков и не превышает допустимого с точки зрения пожаробезопасностн уровня.

5 4

Таким образом, реализация изобретения позволяет резко снизить количество зарядов на выходе из устройства для фильтрации, и тем самым повысить его пожаробезопасность. Кроме того, при прочих равных условиях изобре тение позволяет значительно уменьшить габаритные размеры устройства по сравнению с из. вестными.

Формула изобре гения

Устройство для фильтрации диэлектрических жидкостей, содержащее корпус с входным и выходными патрубками н по крайней мере один фильтропакет с входным и выходным отверстиями, установленный внутри корпуса устройства, о т л и ч а ю щ е е с я тем, что,,с целью снижения количества зарядов статического электричества в потоке жидкости на выходе из устройства за счет повышения эффекпювности их нейтрализации внутри устройства, корпус фильтропакета выполнен из проводящего материала и изолирован от корпуса устройства, а входное и выходное отвертия в корпусе фильтропакета соосны, при этом входное отверстие фильтропакета присоединено к входному патрубку устройства, а выходные патрубки устройства расположены на корпусе с той же стороны, что н входной патрубок.

Источники информации, принятые во внимание прн экспертизе

1. Рыбаков К. В. и др. Заправка самолетов горючесмазочными материалами. М., "Транспорт", 1975, с. 63.

2. Авторское свидетельство СССР по заявке

У 3286857/18 — 21, кл. Н 05 F 3/02, 29.04.81 (прототип),
