Вибрационный промывочный прибор

Вибрационный промывочный прибор

Иллюстрации

Показать все

Реферат



ВИБРАЦИОННЫЙ ПРОМЫВОЧНЫЙ ПРИБОР, включающий загрузочное приспособление , дезинтеграторы, раму, привод, вибратор, систему подачи воды и приспособления для улавливания полезных компонентов с трафаретами . //У ///////////////////////////////7/Y// /// //А W /// //Л 20 6 . и ковриками, отлидающийс я тем, что, с целью повьшения качества промывки и увеличения производительности , прибор снабжен телеско-. пическими стойками, на которых через амортизаторы укреплены один над другим дезинтеграторы, выполненные с отверстиями в днище, при зтом часть днища нижнего дезинтегратора, в месте соединения с вибратором, выполнена сплошной, а приспособления для улавливания полезных компонентов выполнены в виде вибролотков, установленных с возможностью регулировки угла их наклона. (Л 73 15 J514f2 ФигЛ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) (11) 151> В 03 В 5/40

ВСРСОЮЗИ Я

ТЕ К.","!". - :: .. .. АЯ

ВМВЛИОТЕИ

20 6

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 2873793/22-03 (22) 17.12.79 (46) 07.07.86. Бюл. Р 25 (75) Н.Ф.Омельченко и В.Н.Омельченко (53) 622.752.2(088.8) (56) Авторское свидетельство СССР

11 409737, кл. В 07 В 1/12, 1971.

Авторское свидетельство СССР

Ф 127207, кл. В 03 В 5/40, 1958. (54)(57) ВИБРАЦИОННЫЙ ПРОМЫВОЧНЫЙ

ПРИБОР, включающий загрузочное приспособление, дезинтеграторы, раму, привод, вибратор, систему подачи воды и приспособления для улавливания полезных компонентов с трафаретами и ковриками, о т л и в а ю щ и й— с я тем, что, с целью повышения качества промывки и увеличения производительности, прибор снабжен телеско-. пическими стойками, на которых через амортизаторы укреплены один над другим дезинтеграторы, выполненные с отверстиями в днище, при этом часть днища нижнего дезинтегратора, в месте соединения с вибратором, выполнена сплошной, а приспособления для улавливания полезных компонентов выполнены в виде вибролотков, установленных с возможностью регулировки угла их наклона.

991647

Изобретение относится к области обогащения полезнъгх ископаемых, преи— мущественно для промывки и обогащения руд редких и драгоценных металлов ° 5

Известно устройство, включающее короб, вибратор, решетки, одна из которых выполнена в виде секций, соединенных с коробом независимыми упругими связями, с возможностью изме- 16 нения амплитуды колебаний решеток за чет сменных грузов.

Недостатками известного устройства являются низкая производительность и эффективность промывки, от- 15 сутствие возможности изменить углы наклона решеток.

Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство 2О дпя промывки россыпных песков, включающее загрузочное приспособление, дезинтеграторы, раму, привод, вибратора., систему подачи воды и приспособления для улавливания полезных 25 компонентов с трафаретами и ковриками.

Недостатком известного устройства является невозможность регулировки углов наклона и параметров колебаний дезинтеграторов и приспособлений для улавливания полезных компонентов при изменении качества исходных песков.

Цель изобретения — повышение качества промывки и увеличение производительности.

Цель достигается тем, что вибра— ционный промывочный прибор, включающий загрузочное приспособление, дезинтеграторы, раму, привод, вибратор, систему подачи воды и приспособления для улавливания полезных компонентов с трафаретами и ковриками, снабжен телескопическими стойками, на которых через амортизаторы укреплены один над другим дезинтеграторы, выполненные с отверстиями в днище, при этом часть днища нижнего дезинтегратора в месте соединения с вибратором выполнена сплошной, а приспособления для улавливания полезных компонентов выполнены в виде вибролотков, установленных с возможностью регулировки угла их наклона.

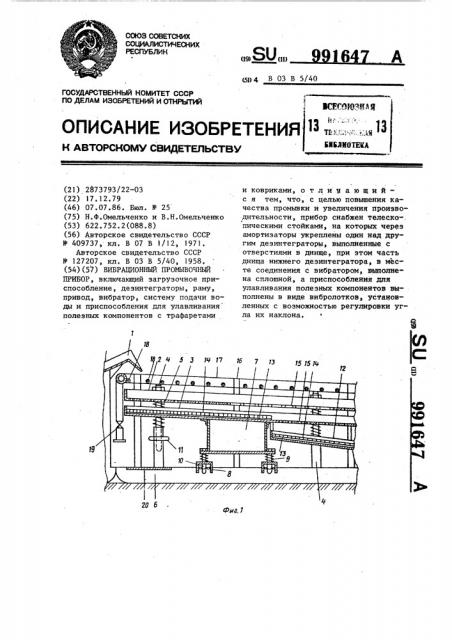

На фиг.l и 2 схематично изображено предлагаемое устройство.

Прибор состоит из загрузочного приспособления 1 в виде питателя, дезинтеграторов 2 и 3 в виде желобов, установленных на телескопических стойках 4 с пружинами 5 и закрепленных.на раме 6. Дезинтеграторы 2 и 3 соединены с вибратором 7, который закреплен на раме 6 посредством швеллера 8, пружин 9 и болтов 10. При помощи гайки ll изменяются углы наклона дезинтеграторов 2 и 3. Под дезинтегратором 3 подвешены вибролотки 12 с ковриками 13 и трафаретами 14. В днище дезинтеграторов 2 и 3 имеются отверстия 15; над дезинтеграторами 2 и 3 на стойках 16 смонтированы коллекторы 17 с форсунками 18 для подачи воды на промывку, расход которой регулируется вентилем 19. Угол наклона вибролотков 12 производится тягой

20, под вибролотками 12 имеется сборник 21.

Работает вибрационный промывочный прибор следующим образом.

Исходный материал питателем 1 загружается в дезинтегратор 2, где под действием вибраций от вибратора 7 и воды, поступающей из форсунок 18, разливается и через отверстия 15 поступает на нижний дезинтегратор 3, где дополнительно промывается. Суспензия с частицами полезного компонента через отверстия 15 дезинтегратора 3 самотеком поступает в вибролотки 12, где на ковриках 13 и трафаретах 14 полезный компонент улавливается ° Слив вибролотков 12 поступает в сборник 21 и неразмытая часть материала домывается на второй части прибора. Надрешетный продукт деэинтеграторов 2 и 3 удаляется в отходы.

К преимуществам предлагаемого изобретения относятся повышение качества промывки за счет регулировки угла наклона и амплитуды колебаний дезинтеграторов, что способствует более полному извлечению полезных компонентов и производительности.
