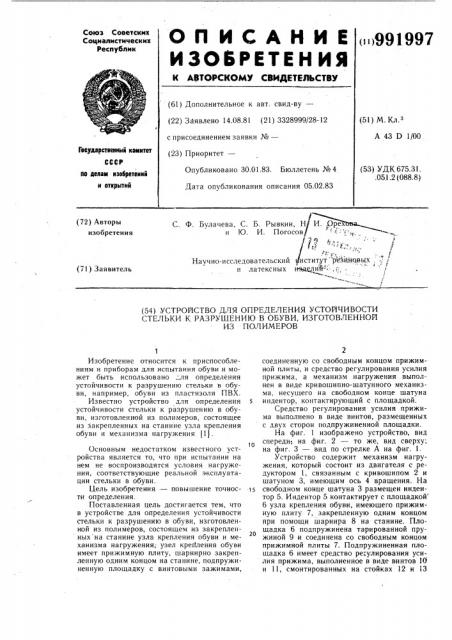

Оп ИСАНИЕ

ИЗОВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< >991997 (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.08.81 (21) 3328999/28-12 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кл з

А 43 D 1/00

Гееудерстееинмй кемнтет

Опубликовано 30.01.83. Бюллетень № 4

Дата опубликования описания 05.02.83 (53) УДК 675.31. .05.1 .2 (088.8) пе делам иэееретеннй и етнрмтий

С. Ф. Булачева, С. Б. Рывкин, Н и 10. И. Погосов (72) Авторы изобретения!

-Ф i Ф

1. - с..-;, е>

Ъ. ., Научно-исследовательский нститут резиновых и латексных им ли и ",; (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ

СТЕЛЬКИ К РАЗРУШЕНИ1О В ОБУВИ, ИЗГОТОВЛЕННОЙ

ИЗ ПОЛИМЕРОВ

Изобретение относится к приспособлениям и приборам для испытания обуви и может быть использовано ля определения устойчивости к разрушению стельки в обуви, например, обуви из пластизоля ПВХ.

Известно устройство для определения устойчивости стельки к разрушению в обуви, изготовленной из полимеров, состоящее из закрепленных на станине узла крепления обуви и механизма нагружения (1}.

Основным недостатком известного устройства является то, что при испытании на нем не воспроизводятся условия наг ружения, соответствующие реальной эксплуатации стельки в обуви.

Цель изобретения — повышение точности определения.

Поставленная цель достигается тем, что в устройстве для определения устойчивости стельки к разрушению в обуви, изготовленной из полимеров, состоящем из закрепленных на станине узла крепления обуви и механизма нагружения; узел крепления обуви имеет прижимную плиту, шарнирно закрепленную одним концом на станине, подпружиненную площадку с винтовыми зажимами, 2 соединенную со свободным концом прижимной плиты, и средство регулирования усилия прижима, а механизм нагружения выполнен в виде кривошипно-шатунного механизма, несущего на свободном конце шатуна индентор, контактирующий с площадкой.

Средство регулирования усилия прижима выполнено в виде винтов, размещенных с двух сторон подпружиненной площадки.

На фиг. 1 изображено устройство, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — вид по стрелке А на фиг. 1.

Устройство содержит механизм нагружения, который состоит из двигателя с редуктором 1, связанным с кривошипом 2 и шатуном 3, имеющим ось 4 вращения. На

>s свободном конце шатуна 3 размещен индентор 5. Индентор 5 контактирует с площадкой б узла крепления обуви, имеющего прижимную плиту 7, закрепленную одним концом нри помощи шарнира 8 на станине. Площадка 6 подпружинена тарированной пружиной 9 и соединена со свободным концом прижимной плиты 7. Подпружиненная площадка б имеет средство ре."улирования усилия прижима, выполненное в виде винтов 10 и 11, смонтированных на стойках 12 и 13

991997 и размещенных с двух сторон площадки 6.

11а площадке 6 устанавливают испытываемую подошву 14 обуви и закрепляют ее планкой 15 и гайками 16. Между площадкой 6 и плитой 17 вмонтированы направляющие 18 и 19. Давление на каблучную часть подошвы осуществляется с помощью прижимной плиты 7 и упора 20 и фиксируется на шкале 21.

Устройство работает следующим образом.

Двигатель через редуктор I и с помощью кривошипа 2 приводит в движение шатун 3.

Индентор 5 при этом совершает поступательное движение, создавая осевое давление на каблучную часть подошвы 14. Благодаря наличию оси 4, индентор 5 одновременно совершает и вращательное движение, вызывающее сдвиг стельки.

Изменение величины сдвига индентора 5 относительно стельки в обуви осуществляют путем смены положения оси 4 вращения шатуна 3 в горизонтальной плоскости.

Частота нагружения на каблучную часть обуви составляет 24 цикла/мин.

Так как высота каблука колеблется в зависимости от размера обуви, то для создания постоянной силы сжатия каблучной части подошвы при испытании необходимо изменять расстояние между индентором 5 и поверхностью подвижной площадки 6. сохраняя постоянной величину деформации пружины 9. С этой целью вращением винтов 10 и 11 относительно стоек 12 и 13, ме няют положение плиты 17.

По сравнению с известными устройствами предлагаемая конструкция позволяет более полно имитировать реальные условия носки обуви и, следовательно, более точно оценивать ее качество.

Формула изобретения

1. Устройство для определения устойчивости стельки к разрушению в обуви, изготовленной из полимеров, состоящее из закрепленных на станине узла крепления обуви и механизма нагружения, отличающееся тем, что, с целью повышения точности определения, узел крепления ооуви имеет прижимную плиту, шарнирно закрепленную одним концом на станине, подпружиненную площадку с винтовыми зажимами, соединенную со свободным концом прижимной плиты, и средство регулирования усилия прижима, а механизм нагружения выполнен в виде кривошипно-шатунного механизма, несущего на свободном конце шатуна индентор, контактирующий с площадкой.

2. Устройство по и. 1, отличающееся тем, что средство регулирования усилия прижима выполнено в виде винтов, размещенных с двух сторон подпружиненной площадки.

Источники информации, принятые во внимание при экспертизе

1. Испытание на скатываемость во влажном состоянии. Методы испытаний обувных

ЗО материалов и обуви. Гизлегпром. М., 1954, с. 292.
