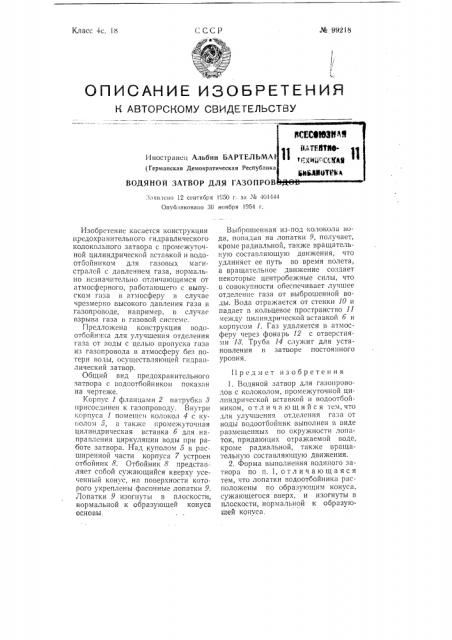

ОПИСАНИК ИЗОЬРЕТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иностранец Альбин БАРТЕЛЬМА (Германская Демократическая Республик

ВОДЯНОЙ ЗАТВОР ДЛЯ ГАЗОПРО

3050 г. за 4 40!444 ноября )054 r.

3оян еао 12 сентября

Опубликовано 30

Изобретение касается конструкции предохранительного гидравлического колокольного затвора с промежуточной цилиндрической вставкой и водоотоойником для газовых магистралей с давлением газа, нормально незначительно отличающимся от атмосферного, работающего с выпуском газа в атмосферу в случае черезмер;о высокого давления газа в газопроводе, например, в случае гзрыва газа и газовой системе.

Предложена конструкция водоотбойника для улучшения отделения газа от воды с целью пропуска газа из газопровода в атмосферу без потери воды, осуществляющей гидравлический затвор.

Общий вид предохранительного затвора с водоотбойником показан на черте>ке.

Корпус 1 фланцами 2 патрубка 3 присоединен к газопроводу. Внутри корпуса 1 поме3цен колокол 4 с куг полом о, а также промежуточная цилиндрическая вставка б для направления циркуляции воды при работе затвора. Над куполом б в расширенной части корпуса 7 устроен отбойник 8. Отбойник 8 представляет сооой сужающийся кверху усеенный конус, на поверхности которого укреплены фасонные лопатки 9.

Лопатки 9 изогнуты в плоскости, нормальной к образующей конуса основы.

Выброшенная из-под колокола вода, попадая на лопатки 9, получает, кроме радиальной, также вращательную составляющую движения, что удлиняет ее путь во время полета, а вращательное движение создает некоторые центробежные силы, что

v совокупности обеспечивает лучшее отделение газа от выброшеннон воды. Вода отражается от стенки 10 и падает в кольцевое пространство 11 между цилиндрической вставкой б и корпусом 1. Газ удаляется в атмосферу через фонарь 12 с отверстиями 18. Труба 14 служит для установления в затворе постоянного уровня.

11редмет изобретен ия

1. Водяной затвор для газопроводов с колоколом, промежуточной цилиндрической BcTBBKoli и водоотбойником, отл и ч а ющи йс я тем, что для улучшеш|я отделения газа от воды водоотбойник выполнен в виде размещенных по окружности лопаток, придающих отражаемой воде, кроме радиальной, также вращательную составляющую движения.

2. Форма выполнения водяного затвора по п. 1, отличающаяся тем, что лопатки водоотбойника располо>кены по образующим конуса, сужающегося вверх, и изогнуты в плоскости, нормальной к образующей конуса.

Mocha. Стяндартгиз 1955
