Реферат

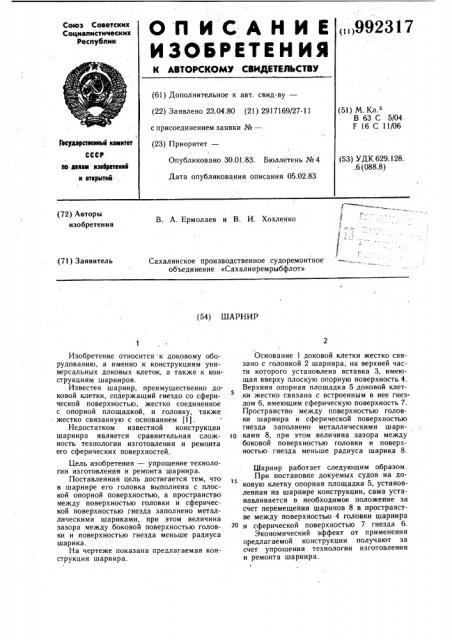

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<„>992317

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.04.80 (21) 2917169/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) Щ Кл з

В 63 С 5/04

F 16 С 11/06

Гееудерстееееме кемитет

Опубликовано 30.01.83. Бюллетень № 4

Дата опубликования описания 05.02.83

СССР (53) УДК 629.128..6 (088.8) IIo делам езееретеннй н еткрмтий (72) Авторы изобретения

В. А. Ермолаев и В. И. Хохленко

Сахалинское производственное судоремонтное объединение «Сахалинремрыбфлот» (71) Заявитель (54) ШАРНИР

Шарнир работает следующим образом.

При постановке докуемых судов на доковую клетку опорная площадка 5, установленная на шарнире конструкции, сама устанавливается в необходимое положение за счет перемещения шариков 8 в пространстве между поверхностью 4 головки шарнира о и сферической поверхностью 7 гнезда 6.

Экономический эффект от применения предлагаемой конструкции получают за счет упрощения технологии изготовления и ремонта шарнира.

Изобретение относится к доковому оборудованию, а именно к конструкциям универсальных доковых клеток, а также к конструкциям шарниров.

Известен шарнир, преимущественно доковой клетки, содержащий гнездо со сферической поверхностью, жестко соединенное с опорной площадкой, и головку, также . жестко связанную с основанием (1).

Недостатком известной конструкции шарнира является сравнительная сложность технологии изготовления .и ремонта его сферических поверхностей.

Цель изобретения — упрощение технологии изготовления и ремонта шарнира.

Поставленная цель достигается тем, что в шарнире его головка выполнена с плоской опорной поверхностью, а пространство между поверхностью головки и сферической поверхностью гнезда заполнено металлическими шариками, при этом величина зазора между .боковой поверхностью головки и поверхностью гнезда меньше радиуса шарика.

На чертеже показана предлагаемая конструкция шарнира.

Основание 1 доковой клетки жестко связано с головкой 2 шарнира, на верхней части которого установлена вставка 3, имеющая вверху плоскую опорную поверхность 4.

Верхняя опорная площадка 5 доковой клет,ки жестко связана с встроенным в нее гнездом 6, имеющим сферическую поверхность 7.

Пространство между поверхностью головки шарнира и сферической поверхностью гнезда заполнено металлическими шари1о ками 8, при этом величина зазора между боковой поверхностью головки и поверхностью гнезда меньше радиуса шарика 8.

992317

Формула изобретения

7 б

Составитель Н. Бочков

Редактор H. Сташишина Техред И. Верее

Заказ 11225/18 Тираж 458 Подписное

ВНИИПИ Государственного комитета СССР по, делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Шарнир, преимущественно универсальной доковой клетки, содержащий гнездо со сферической поверхностью, жестко соединенное с опорной площадкой, и головку, жестко связанную с основанием, отличаюи4ийся тем, что, с целью упрощения технологии изготовления и ремонта шарнира, его головка выполнена с плоской опорной поверхностью, а пространство между поверхностью головки и сферической поверхностью гнезда заполнено металлическими шариками, при этом величина зазора между боковой поверхностью головки и поверхностью гнезда меньше радиуса шарика.

Источники информации, принятые во внимание при экспертизе

1. Козляков В. В., Финкель Г. Н., Хархурим И. Я. Проектирование доковых опорных устройств, Л., «Судостроение», 1973, с. 155 †1 (прототип).
