Реферат



K;tace 76с, 12!г, СССР

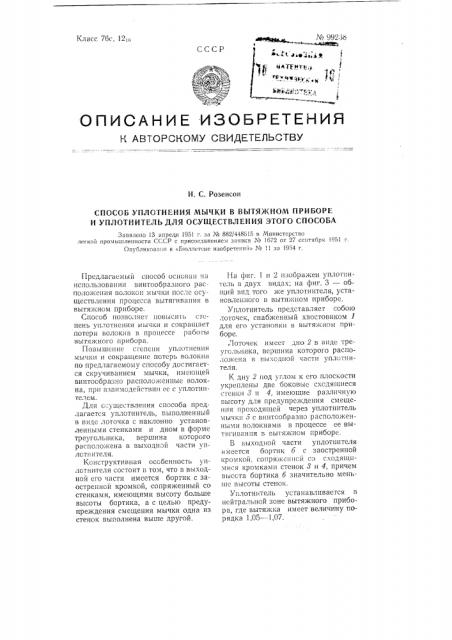

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. С. Розенсон

СПОСОБ УПЛОТНЕНИЯ МЫЧКИ В ВЫТЯЖНОМ ПРИБОРЕ

И УПЛОТНИТЕЛЬ ДЛЯ ОСУ1ЦЕСТВЛЕНИЯ ЭТОГО СПОСОБА

Заявлено 13 апреля 195! г. за № 882/448615 в Министерство легкой проз1вннлепности СССР с прнсоединениеги заявки ЛЪ 1572 от 27 сентября !95! г.

Опубликовано в «Бюллетене нзобретеннЪ> № 11 за 1954 г.

Предлагаемый способ основан на использовании винтообразного располо>кения волокон мычки после осуществления процесса вытягивания в вытяжном приборе.

Способ позволяет повысить степень уплотнения ч!ычки и сокращает потери волокна в процессе рабогы вытяжного прибора.

Повышение сгепепи уплотнения мычки и сокращение потерь волокна по предлагаемому способу достигается скручиванием мычки, имеющей винтообразно расположенные волокна, при взаимодействии ес с уплотнителем.

Для ссуществления способа предлагается уплотнитель, выполненный в вида лоточка с наклонно установленными стенками и дном в форме треугольника, вершина которого расположена в выходной части уплстн итсл я.

Конструктивная особенность уплотнителя состоит в том, что в выходной его части имеется бортик с заостренной кромкой, сопряженный со стенками, имеющими высоту больше высоты бортика, а с целью предупреждения смещения мычки одна из стенок выполнена вьипе другой.

На фиг. 1 и 2 изображен уплогнитель в двух видах; на фиг. 3 — общий вид того же уплотнителя, установленного в вытяжном приборе.

Уплотнитель представляет собою лоточек, снабженный хвостовиком 1 для его установки в вытяжном приборе.

Лоточек имеет дно 2 в виде треугольника, вершина которого располо>кена в выхсдной части уплотнителя.

К дну 2 под углом к его плоскости укреплены две боковыс сходящиеся стенки 3 и 4, имеющие различную высоту для предупре>кдения смещения проходящеи через уплотнитель мычки б с винтообразно расположенными волокнами в процессе ее вытягивания в вытяжном приборе.

В вь>ходной части уплотнителя имеется бортик б с заостренной кромкой, сопряжс!шой со сходящимися кромками стенок 3 и 4, причем вь сста бортика б значительно меньше высоты стенок.

Уплотнитель устанавливается в нейтральной зоне вытяжного прибора, где вытяжка имеет величину порядка 1,05 — 1,07. вследствие чего происходит уплотнение мычки.

Уплотнитель устанавливается хвостогиком 1 на планке водилки, чем обеспечивается обычное перемещение мычки вдоль вытяжного прибоиН

Фиг. 1

Фиг. 2

Фиг. 3,Отв редактор И. В. Макаров

Л134000 от 15/X11 1955 г. Стандартгиз. Объем 0,125 п. л. Тираж 400. Цена 25 кои.

Типография изд-ва «Московская правда», Потаповский пер., 3. 3ах. 6682

В выходнбй части уплотнителя у бортика 6 мычка получает небольшой перегиб для создания необходимого контакта и возбуждения соответствующих усилий а периферийные винтообразно расположенныс

/ волскна.

В процессе работы при прохождеHHir мычки через уплотнитель последHHH начинает вращаться относительно своей оси, скручиваться и уплотняться на участке OB. Число кручечений мычки на этом участке определяется устанавлива1ощимся равновесием между силами трения. возбуждаемыми между мычкой и уплотнителем, и упругостьп1 скрученной мычки.

При установившемся процессе на участке ОВ непрерывно поддер>кивается постоянное число витков, а участки ВР мычки. входящие после уплотнителя в следующую вытяжну1о пару, сохраняют такое количество кручений, которое имеет мычка после прохождения первой зоны вытягивания.

Таким образом, па участке ОВ накапливается некоторое количество витков (от 1,5 до 3), сохраняемое в процессе работы, в то же время этот участок продолжает coBcpIIIBTr, непрерывное вращательное движение, скручивая мычку, выходящую из первой зоны вытяжного прибора, и 1> 1.1 д м е т и 3 о о р е т е и и 5f

1. Способ уплотнения мычки в вытяжном приборе, о т л и ч а ю щ и йс я тем, что, с целью повышения степени уплотнения и сокращения потерь волокна, уплотнение имеющей винтен>бразно располо>кс1шыс волокl1H мь!чки достигается ее скрччиванием прrr взаимодействии с уплотнигелем.

2. Уплотпитель для осуществления способа по п. 1, выполненный в виде лоточка с наклонно установленными сходящимися стенками и дном в форме треугольника, вершина которого располо>кена в выходной части уплотнителя, отл и ча ю щи йся тем„ что в выходной части уплотнителя имеется бортик с заостренной кромкой, сопряженный со стенками, имеющими высоту, большую относительно высоты бортика.

3. Форма выполнения уплотнителя пои. 2, отличающаяся тем, что, с целью предупреждения смещения мычки, одна из стенок выполнена

В1 1111Е ДРУ1 ОИ
