Телескопический цилиндр

Телескопический цилиндр

Иллюстрации

Показать все

Реферат

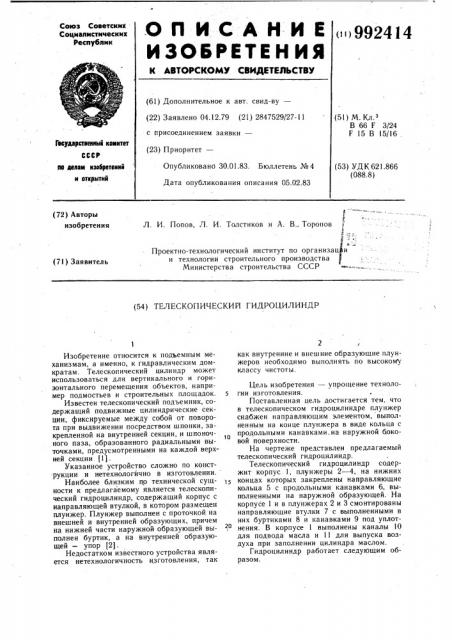

ОП ИСАН-ИЕ

ИЗЬВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<„> gg2414 (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.12.79 (21) 2847529/27-11 (51) М. К .

В 66 F 3/24

F 15 В 15/16 с присоединением заявки—

Гасударственные каивтет (23) Приоритет—

СССР

Опубликовано 30.01.83. Бюллетень № 4

Дата опубликования описания 05.02.83

lN J_#_JIIM нзевретений и открытий (53) УДК 621.866 (088.8) Tl И. Попов, Л. И. Толстиков и А. В., Торопов т

Проектно-технологический институт по организац и и технологии строительного производства

Министерства строительства СССР (72) Авторы изобретения (71) Заявитель (54) ТЕЛЕСКОПИЧЕСКИЙ ГИДРОЦИЛИНДР

Изобретение относится к подъемным механизмам, а именно, к гидравлическим домкратам. Телескопический цилиндр может использоваться для вертикального и горизонтального перемещения объектов, например подмостьев и строительных площадок.

Известен телескопический подъемник, содержащий подвижные цилиндрические секции, фиксируемые между собой от поворота при выдвижении посредством шпонки, закрепленной на внутренней секции, и шпоноч- . ного паза, образованного радиальными выточками, предусмотренными на каждой верхней секции (11.

Указанное устройство сложно по конструкции и нетехнологйчно в изготовлении.

Наиболее близким по технической сущности к предлагаемому является телескопический гидроцилиндр, содержащий корпус с направляющей втулкой, в котором размещен плунжер. Плунжер выполнен с проточкой на внешней и внутренней образующих, причем на нижней части наружной образуюшей выполнен буртик, а на внутренней образуюшей — упор (2).

Недостатком известного устройства является нетехнологичность изготовления, так как внутренние и внешние образующие плунжеров необходимо выполнять по высокому классу чистоты.

Цель изобретения — упрощение технологии изготовления.

Поставленная цель достигается тем, что в телескопическом гидроцилиндре плунжер снабжен направляющим элементом, выполненным на конце плунжера в виде кольца с продольными канавками,на наружной боковой поверхности.

На чертеже представлен предлагаемый телескопический гидроцил индр.

Телескопический гидроцилиндр содержит корпус 1, плунжеры 2 — 4, на нижних концах которых закреплены направляющие кольца 5 с продольными канавками 6, выполненными на наружной образующей. На корпусе 1 и в плунжерах 2 и 3 смонтированы направляющие втулки 7 с выполненными в них буртиками 8 и канавками 9 под уплотнения. В корпусе 1 выполнены каналы 10 для подвода масла и 11 для выпуска воздуха при заполнении цилиндра маслом.

Гидроцилиндр работает следуюшим образом.

992414

Составитель Б. Курятов

Редактор Е. Папп Техред И. Верес Корректор А. Дзятко

Заказ 11213/23 Тираж 859 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

При подаче масла в цилиндр выдвигают последовательно плунжеры 4, 3 и 2 до упора направляющего кольца 5 в буртик 8 направляющей втулки 7. При этом канавки 6, сообщая полости по обе стороны колец

5, заполненные маслом, обеспечивают демпфирование движущих частей.

Предлагаемая конструкция телескопического гидроцилиндра позволяет при изготовлении и ремонте ограничиться получистовой обработкой сопрятаемых поверхностей, что устраняет обычную в этой области машиностроения чистовую и доводочную обработку с использованием сложной технологии, прецезионного оборудования, больших трудозатрат.

С установкой направляющих колец на нижних концах плунжеров появляетя дополнительная опора, что приводит к повышению устойчивости конструкции. Выполнение направляющих колец из антифрикционного материала увеличивает срок службы гидроцилиндра, а также удешевляет ремонт оборудования.

Формула изобретения

Телескопический гидроцилиндр, содержащий корпус с направляющей втулкой, в котором размещен плунжер, отличающийся тем, что, с целью упрощения технологии изготовления, плунжер снабжен направляющим элементом, смонтированным на конце плунжера и выполненным в виде кольца с продольными канавками на наружной боковой поверхности.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ма 459426, кл. В 66 F 3/24.

2. Гидравлическое оборудование. Под ред. И. М. Стекунина и В. Я. Скрещного.

М., НИИНМаш, 1973 (прототип).
