Реферат

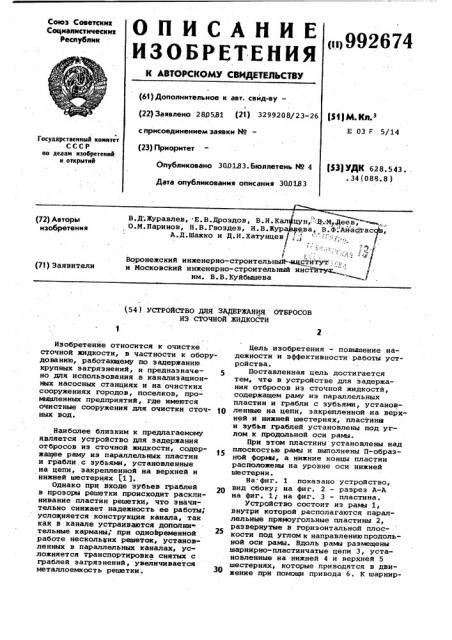

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«»992674

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 280581 (21) 3299208/23-26

f51)М.Кп з

Е 03 F 5/14 с присоединением заявки Йо

Государственный комитет

СССР ио девам изобретений н открытий (23) Приоритет

Опубликовано 30.0133. Бюллетень Йо 4

Дата опубликования описания 300183 (S3) УДК 628.543 ... 34 (088. 8 ) ?

В.Д;Журавлев, Е.В.Дроздов, В.И.Кал цун, - В М Деев, О.М. Паринов, Н.В. Гвоздев, И.В.Жура лева., В.ф".Айастас

A.Ä.Màæêî и Д.И.Хатунцев, -;" .:р;?,-, / .": -:: = /

Воронежский инженерно-строительный--гщс?титут":.-..-, и Московский инженерно-строительный инстйтуж., у им. В.В.Куйбышева

1 (72) Авторы изобретения

{71) Заявители (54 ) VCTPORCTBO ДЛЯ ЗЛДКРЖЛНИЯ OTBPOCOB

С О НОЙ mgKOCTH!

25

Изобретение относится к очистке сточной жидкости, в частности к оборудованию, работакшему по задержанию крупных загРязнений, и преднаэначе- 5 но для использования в канализационных насосных станциях и на очистких сооружениях городов, поселков, промышленных предприятий, где имеются очистные сооружения для очистки сточ- 10 ных вод

Наиболее близким к предлагаемому является устройство для задержания отбросов иэ сточной жидкости, содержащее раму иэ параллельных пластин и грабли.с зубьями, установленные на цепи, закрепленной на верхней и нижней шестернях $1 g.

Однако при входе зубьев граблей в прозоры решетки происходит расклинивание пластин решетки, что значительно снижает надежность ее работы, усложняется конструкция канала, так как в канале устраиваются дополни тельные карманы, при однойременной работе нескольких решеток, установленных в параллельных каналах, усложняется транспортировка снятых с граблей загрязнений, увеличивается металлоемкость решетки.

Цель изобретения — повышение надежности и эффективности работы устройства.

Поставленная цель достигается тем, что в устройстве для задержания отбросов из сточной жидкости, содержащем раму иэ параллельных пластин и грабли с зубьями, установленные на цепи, закрепленной на верхней и нижней шестернях, пластина и зубья граблей установлены под углом к продольной оси рамы.

При этом пластины установлены над плоскостью рамы и выполнены П-образной форма, а нижние концы пластин расположены на уровне оси нижней шестерни, На.-фиг. 1 показано устройство, вид сбоку; на фиг. 2 — разрез A-A на фиг. 1; на фиг. 3 - пластина.

Устройство состоит иэ рамы 1, внутри которой располагаются параллельные прямоугольные пластины 2, развернутые в горизонтальной плоскости под углом к направлениюпродольной оси рамы. Вдоль рамы размещены шарнирно-пластинчатые цепи 3, установленные на нижней 4 и верхней 5 шестернях, которые приводятся в движение при помощи привода 6. К шарнир992674 но-пластинчатым цепям крепятся граб ли 7, зубья 8 которых входят в проаоры между параллельными пластинами.

С целью предотвращения расклинива« ния пластин решетки при входе зубьев граблей в прозоры, нижний конец плас- з тин 2 расположен на уровне оси нижней шестерни 4.

Устройство работает следующим образом.

Сточная вода проходит через про- l0 зоры между пластинами 2 решетки, при этом поток совершает два поворота (перед входом s прозоры между пластинами и после выхода из решетки ), так как пластины . установлены под )5 углом к направлению движения потока. Установка пластин под углом к направлению потока приводит к увеличению давления на них за счет увеличения площади контакта пластин со ;р сточной жидкостью, что приводит к более эффективному задержанию крупных загрязнений на поверхности пластин. При этом в связи с односторнним давлением потока жидкости на .пластины деформация их одинакова, что исключает возможность изменения величины прозоров между пластинами. Удаление загрязнений осуществляется зубьями 8 граблей 7. Грабли движутся вместе с шарнирно-пластинчатыми цепями 3, которые приводятся в движение при помощи привода 6.

Пластины расположены над плоскостью рамы и их нижние концы расположены на уровне оси нйжней шестерни грабельиого механизма, зубья граблей йринимают положение, соответствующее их свободному входу в прозоры решетки к моменту начала съема отбросов с пластин. Задержанные и снятые с 40 решеток загрязнения .подаются на дробление или на обезвоживание., В предлагаемом устройстве зубья граблей входят между пластинами из нижнего фиксированногоположения и „45 проходят между пластинами снизу вверх, при этом продавливания загрязнений не происходит, а следовательно, иск....лючается и расклинивание пластин.

Кроме того, в изобретении не требуется устройства карманов в канале, ° так как рама расположена перпендикулярно к оси канала в плане, ширина раин равна ширине канала и из-за отсутствия возможности расклинивания пластин толщина их может быть уменьшена до 4-5 мм вместо 10 мм, что приводит K снижению металлоемкости пластин .на 50-60Ъ. Оптимальный угол установки пластин к продольной оси раьы составляет 30-45О.

Предлагаемое устройство позволяет повысить пропускную способность на

25-30% по сравнению с типовой, за счет уменьшения толщины пластин и степени стеснения потока. Повышение эффективности задержания крупных загрязнений в 1,5-2 раза на пластинах решетки происходит за счет увеличения давления на пластины и изменения скорости движения потока на вхо- . де и выходе из прозоров пластин. Сокращается металлоемкость пластин решетки на 50-60% за счет уменьшения толщины пластин до 4-5 мм.

Формула изобретения

1. Устройство для задержания отбросов из сточной жидкости, содержащее раму иэ параллельных пластин и грабли с зубьями, установленные на цепи, закрепленной на верхней и нижней шестернях, о т л и ч а ю щ е ес я тем, что с целью повышения надежности и эффективности работы устройства, пластины и зубья граблей установлены под углом к продольной оси раьы. 2. Устройство по п. 1, о т л и ч аю щ е е с я тем, что пластины установлены над плоскостью раьы и выполнены П-образной формы, а нижние концы пластин расположены на уровне оси нижней шестерни.

Источники информации, принятые во внимание при экспертизе

1. Яковлев С.В. и Калицун В.И.

Механическая очистка сточных вод.

М., 19?2, с. 9.

992674 фиг. (A-Л фие. Г
