Реферат

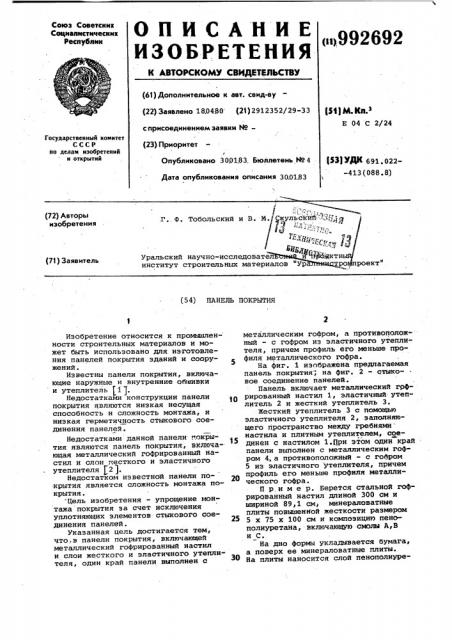

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (u)992692 (61) Дополнительное к авт. свид-ву (22) Заявлено 18.0480 (21) 2912352/29-33 с присоединением заявки №(и1и.ка.

Е 04 С 2/24

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30.0183. Бюллетень ¹ 4 (ЩУДК б91.022-413(088.8) Дата опубликования описания 300183 (72) Авторы изобретения

Г.. Ф. Тобольский и В.

Уральский научно-исследова институт строительных мате (71) Заявитель ект" (54) ПАНЕЛЬ ПОКРЫТИЯ

Изобретение относится к промышлен- ности строительных материалов и может быть использовано для изготовления панелей покрытия зданий и сооружений.

Известны панели покрытия, включающие наружные и внутренние обшивки и утеплитель (1 J.

Недостатками конструкции панели покрытия являются низкая несущая способность и сложность монтажа, и низкая герметичность стыкового соединения панелей.

Недостатками данной панели окрытия являются панель покрытия, включающая металлический гофрированный настил и слои жесткого и эластичного утеплителя (2 ).

Недостатком известной панели покрытия является сложность монтажа покрытия.

Цель изобретения — упрощение монтажа покрытия за счет исключения уплотняющих элементов стыкового соединения панелей.

Указанная цель достигается тем, что,в панели покрытия, включающей металлический гофрированный настил и слои жесткого и эластичного утеплителя, один край панели выполнен с металлическим гофром, а противоположный — с гофром из эластичного утеплителя, причем профиль его меньше профиля металлического гофра.

На фиг. 1 изображена предлагаемая панель покрытия", на фиг. 2 - стыковое соединение панелей.

Панель включает металлический грфрированный настил 1, эластичный утеплитель 2 и жесткий утеплнтель 3.

Жесткий утеплитель 3 с помощью эластичного утеплителя 2, заполняющего пространство между гребнями настила и плитным утеплителем, соединен с настилом 1.11ри этом один край панели выполнен с металлическим гофром 4,а противоположный — с гофром

5 из эластичного утеплителя, причем профиль его меньше профиля металлического гофра.

Пример. Берется стальной гофрированный настил длиной 300 см и шириной 89,1 см, минераловатные плиты повышенной жесткости размером

5 х 75 х 100 см и композицию пенополиуретана, включающую смолы A„B и С.

На дно формы укладывается бумага, а поверх ее минераловатные плиты.

На плиты наносится слой пенополиуре992692

Составитель И. Виноградова

Редактор Н. Ковалева Техред А.Бабинец

Корректор И. Шулла

Заказ 394/37 Тираж 722

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Подписное

ФИлиал ППП "Патент", г. Ужгород, ул. Проектная, 4

ТаЪовой композиции, укладывается стальной настил лицом вверх и фиксируется толщина панепи. После вспенивания пенополиуретана и заполнения им пространства между гребнями настила и минераловатными плитами, а 5 также пространства между плитами и формой вдоль продольных сторон снимаются фиксатора н панель вынимается иэ формы. Попучается панель, включа-. ющая металлический настил и плитный Я утеплитель и обеспечивающая герметичность стыков между смежными панелямн °

Применение предлагаемой панели покрытия позволяет уйростить монтаж покрытия и одновременйо обеспечить герметичность стыкового соединения панелей покрытия.

Формула изобретения

Панель покрытия, включающая металлический гофрированный настил и слои жесткого и эластичного утеплителя, отличающаяся тем, что,. с целью упрощения монтажа покрытия за счет исключения уплотняющих элементов стыкового соелинения,панелей, один край панели выполнен с металлическим гофром, а противоположныйс гофром из эластичного утеплителя, причем профиль его меньше профиля металлического гофра.

Источники информации, принятые во внимание при экспертизе

1. Дехтяр A. Ш. Облегчение кон- . струкции металлических стен проьиааленных зданий. M., Стройиздат, 1979, с. 71.

2. Авторское свидетельство СССР

Р 504863, кл. E 04 С 2/24, 1973. (прототип).
