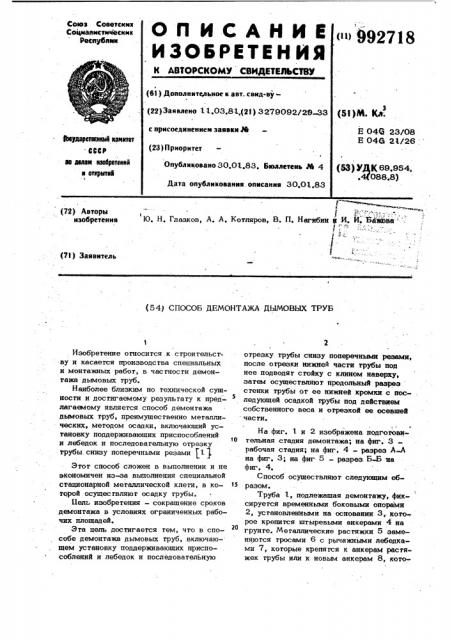

Реферат



Ю. H. Глазков, А. А. Котляров, В. П. Нагибин и И.

{72) Авторы изобретения

И. Важвва - ф

Г (7!) Заявитель

{54) СПОСОБ ДЕМОНТЛжл ДЫМОВЫХ ТРУБ

Изобретение относится к строительст-. ву и касается производства специальных и монтажных работ, в частности демонтажа дымовых труб.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является способ демонтажа дымовых труб, преимущественно металлических, методом осадки, включающий установку поддерживающих приспособлений и лебедок и последовательную отрезку трубы. снизу поперечными резами tl 1.

Этот способ сложен в выполнении и не экономичен из-за выполнения специальной стационарной металлической клети, в которой осуществляют осадку трубы.

Цель изобретения — сокращение сроков демонтажа в условиях ограниченных рабочих плошадей.

Эта цель достигается reM, что в способе демонтажа дымовых труб, включающем установку поддерживающих приспособлений и лебедок и последовательную отрезку трубы снизу поперечными реэами, после отрезки нижней части грубы под нее подводят стойку с клином наверху, затем осуществляют продольный разрез стенки трубы от ее нижней кромки с пос- .

5 ледующей осадкой трубы под действием собственного веса и огрезкой ее осевшей части, Ф

На фиг. 1 и 2 изображена подгогови10 тельная стадия демонтажа; на фиг. 3— рабочая стадия; на фиг. 4 — разрез А-А на фиг. 3; на фиг 5 — разрез. Б-Б на фиг. 4.

Способ осуществляют следующим образом.

Труба 1, подлежащая демонтажу, фик- сируется временными боковыми опорами

2, установленными на основании 3, кого-. рое крепится штыревыми анкерами 4 на

20 грунте. Металлические растяжки 5 заменяются тросами 6 с рычажными лебедками 7, которые крепятся к анкерам растяжек грубы или к новым анкерам 8, кого3 9927 1 рые можно разместить намного ближе к трубе, что обеспечивает меньший размер рабочей плошадки. Вырезается нижняя часть трубы до накладок боковых опор и под трубу подводится стойка с клином

9 наверху и жестко укрепляется на оставшемся фундаменте трубы таким образом, что соприкасается своими образующими с кромкой трубы. Убираются временные боковые опоры 2. Труба 1 поддержи-.10 вается в вертикальном положении с по -, . мощью рычажных лебедок 7 и опирается на стойку с клином 9. Газовыми горелками LO» закрепленными по окружности, делают продольные резы стенки трубы. )s

При этом происходит постепенная осадка трубы под действием собственного веса и за счет деформации ее отдельных участков на клине. участки, разделенные продольными .2р резами и деформированные на клине 9 стойки обрезаются поперечными резами по мере необходимости. Все операции по газорезке выполняются до тех пор, пока обрушение остатка трубы не будет 25 представлять опасности для расположенных вблизи объектов.

Формула изобретения

Способ демонтажа дымовых труб, преимушес твенно металлических методом осадки, включаюший установку поддерживающих приспособлений и лебедок и последовательную отрезку трубы снизу поперечными резами, о т л и ч а ю ш и йс я тем, что, с целью сокрашения сроков демонтажа в условиях ограниченных рабочих плошадей, после отрезки нижней части трубы под нее подводят стойку с клином наверху, затем осуществляют продольный разрез стенки трубы от ее нижней кромки с последующей осадкой трубы под действием собственного веса и отрезкой ее осевшей части.

Источники информации, принятые во внимание при экспертизе

1. Исламов М. Ш., Печи химической промышленности, Химия, 1975, с, 399-400.
