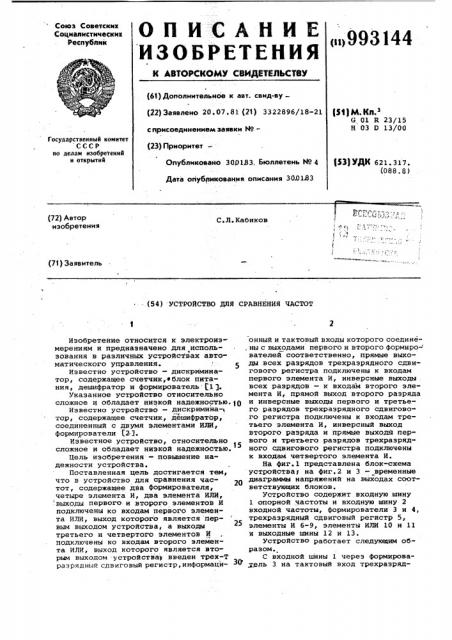

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистически@

Республик (ss) 993144 (61) Дополнительное к авт. сеид-ву— (22) Заявлено 20. 07. 81 (21) 3322896/18-21 с присоединением заявки HP gq 1 з

6 01 R 23/15

Н 03 О 13/00

Государственный комитет СССР но делам изобретений и открытий (23) Приоритет—

f33) УДК 621.317. (088.8) Опубликовано 3001ВЗ. Бюллетень Йо 4

Дата опубликования описания 30.0133 (72) Автор изобретения

С.Л.Кабиков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СРАВНЕНИЯ ЧАСТОТ

Изобретение относится к электроизмерениям и предназначено для использования в различных устройствах автоматического управления.

Известно устройство — дискриминатор, содержащее счетчик,яблок питания, дешифратор и формирователь 1 g.

Указанное устройство относительно сложное и обладает низкой надежностью.1О

Известно устройство — дискримина- тор, содержащее счетчик, дешифратор, соединенный с двумя элементами ИЛИ, формирователи 2.2.

Известное устройство, относительно сложное и обладает низкой надежностью.

Цель изобретения — повышение надежности устройства.

Поставленная цель достигается тем, что в устройство для сравнения частот, содержащее два Формирователя, четыре элемента И, два элемента ИЛИ, выходы первого и второго элементов Й подключены ко входам первого элемента ИЛИ, выход которого является первым выходом устройства, а выходы третьего и четвертого элементов И подключены ко входам второго элемента ИЛИ, выход которого является вторым выходом устройствами введен трех-T разрядный сдвиговый регистр,информационный и тактовый входы которого соедине, ны с выходами первого и второго формиро- вателей соответственно, прямые выходы всех разрядов трехразрядного сдвигового регистра подключены к входам первого элемента И, инверсные выходы . всех разрядов — к входам второго элемента И, прямой выход второго разряда и инверсные выходы первого и третьего разрядов трехразрядного сдвигово го регистра подключены к входам третьего элемента И, инверсный выход второго разряда и прямые выход@ первого и третьего разрядов трехразрядного сдвигового регистра подключены к входам четвертого элемента И.

На фиг.1 представлена блок-схема устройствау на фиг.2 и 3 — временные диаграммы напряжений на выходах соответствующих блоков.

Устройство содержит входную шину

1 опорной частоты и входную шину 2 входной частоты, формирователи 3 и 4, трехразрядный сдвнговый регистр 5, элементы И 6-9, элементы ИЛИ 10 и 11 и выходные шины 12 и 13. устройство работает следующим образом.

С входной шины 1 через формирователь 3 на тактовый вход трехразряд993144 ного сдвигового регистра 5 поступают имйульсы опорной частоты., в 4 раза превышающей номинальную частоту Ед .

На информационный вход регистра 5 со входной шины через формирователь 4 подается сигнал входной частоты Ев . 5

Из временной диаграммы работы устройства (фиг.2), приведенной для случая Е „= У„,--видно, что импульсы на обоих выходах устройства в этом случае отсутствуют, так как возника- 0 ют только следующие комбинации на выходах регистра 5:001,100,110, 011.

Однако, если частота е„ превысит часто у t (фиг. 3) с частотой, пропор-i

1 циональной разности .частот, начнут появляться комбинации 010, 101, которые опознаются элементами И 8 и 9 соответственно, объединяются элементом

ИЛИ 11 и поступают на выходную шину, 13 °

В свою очередь, если частота Ев„ превысит э„ (фиг.4), с частотой, пропорциональной разности частот, начнут появляться комбинации ill 000, кото- 5 рые аналогичным образом приведут к появлению импульсов; на выходной шине

12, Из временных диаграмм работы уст- . ройства (фиг.3 и 4) видно, что фазовому набегу 360 разйостной частоты соответствует появление четырех выходных импульсов. По появлению к аналогам устройство значительно проще, так как не требуется счетчик и элементы памяти. 35

Формула изобретения

Устройство для сравнения частот, содержащее два формирователя, четыре элемента И, два элемента ИЛИ, выходы первого и второго элементов И подключены к входам первого элемента ИЛИ, выход которого ярляется первым выходом устройства, а выходы третьего и четвертого элементов И подключены к входам второго элемента ИЛИ, выход которого является вторым выходом уст ройства, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, в него введен трехразрядный сдви- говый регистр, информационный и тактовый входы которого соединены с выходами первого и второго формирователей соответственно, прямые выходы всех разрядов .трехразрядного сдвиго-, вого регистра подключены к входам первого элемента И, инверсные выходы всех разрядов — к входам второго элемента И, прямой выход второго разряда и инверсные выходы первого и третье- го разрядов трехразрядного сдвигового регистра подключены к входам третьего элемента И, инверсный выход второго разряда и прямые выходы первого и третьего разрядов трехразрядного сдвигового .регистра подключены к входам четвертого элемента И.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 408499, кл. Н 03 К 9/06, 1971.

2. Авторское свидетельство СССР

Р 540345, кл. Н 03 В 3/04, 1975.
