Реферат



Класс 8а, 25„

СССР

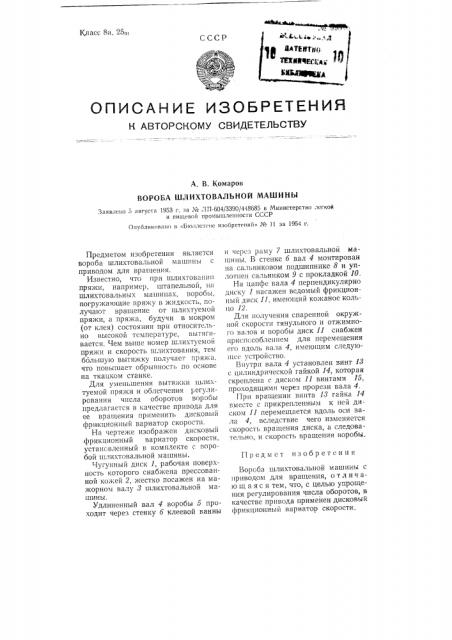

О11ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. В, Комаров

ВОРОБА ШЛИХТОВАЛЬНОЙ МАШИНЫ

Заявлено 5 августа 1953 г. аа М;1П-604/3390/448685 в Министерство легкой и пищевой промышленности СССР

Опубликовано в «Б оллетене изобретений» М 11 за 1954 г.

Предмет изобретения

Предметом изобретения является вороба шлихтовальной машины с приводом для вращения, Известно, что при шлихтовашш пряжи, например, штапельной, на шлихтовальных машинах, воробы, погружающие пряжу в жидкость, получают вращение от шлихтуемой пряжи, а пряжа, будучи в мокром (от клея) состоянии при относительно высокой температуре, вытягивается. Чем выше номер шлихтуемой пряжи и скорость шлихтования, тем большую вытяжку получает пряжа, что повышает обрывность по основе н а ткацком ста н ке.

Для уменьшения вытятжки шлихтуемой пряжи и облегчения регулирования числа оборотов воробы предлагается в качестве привода для ее вращения применить дисковый фрикционный вариатор скорости.

На чертеже изображен дисковый фрикционный вариатор скорости, устансвленный в комплекте с. воробой шлихтсвальной машины.

Чугунный диск 1, рабочая поверхность которого снабжена прессованной кожей 2, жестко посажен на мажорном валу 8 шлихтовальной машины.

Удлиненный вал 4 воробы 5 проходит через стенку б клеевой ванны и через раму. 7 шлихтовальной машины. В стенке б вал 4 монтирован на сальниковом подшипнике 8 и уплотнен сальником 9 с прокладкой 10.

На цапфе вала 4 перпендикулярно диску 1 насажен ведомый фрикционный диск 11, имеющий кожаное кольцо 12.

Для получения спаренной окружной скорости тянульного и отжимного валов и воробы диск 11 снабжен приспособлением для перемещения его вдоль вала 4, имеющим следуюгцсс устройство.

Внутри вала 4 установлен винт 18 с цилиндрической гайкой 14, которая скреплена с диском 11 винтами 15, проходящими через прорези вала 4.

При вращении винта 18 гайка 14 вместе с прикрепленным к ней диском 11 перемещается вдоль оси вала 4, вследствие чего изменяется скорость вращения диска, а следовательно, и скорость вращения воробы.

Вороба шлихтовальной машины с приводом для вращения, отличаю щ а я с я тем, что, с целью упрощения регулирования числа оборотов, в качестве привода применен дисковый фрикционный вариатор скорости.

Гтв. редактор И, В..Макаров

Л 133985 от !2/ХП 1955 г. Стандартгиз. Объе. ". 0,125 п. л. Тираж 400. Цена 25 коп.

Типография изд-ва «Московская правда», Потаповский пер., 3. 3ах, 6505
