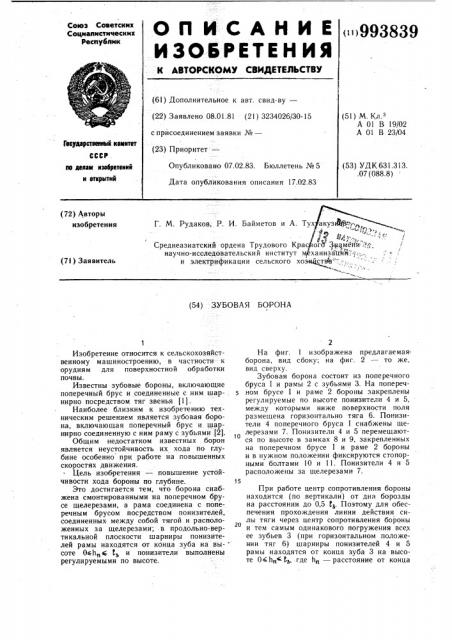

O П И С А Н И Е (»993839

M3OSPETE Н ИЯ

Союз Советских

Социалистических

Рестгублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.01.81 (2!) 3234026/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кл з

А 01 В 19/02

А 01 В 23/04

Геауддрстаеллмк немлтет

СССР.

Опубликовано 07.02.83. Бюллетень №5 (53) УДК 631.313..07 (088.8) ла делам лаабретенлй и еткрмтий

Дата опубликования описания 17.02.83 (72) Авторы изобретения

Г. М. Рудаков, P. И. Байметов и А. Тух

Ъ.

Среднеазиатский ордена Трудового КрафогЗ щмени -. ;-, научно-исследовательский институт мфханизаййи:,-";-"-,. и электрификации сельского хоэяцстй- " :., (? 1 ) Заявитель (54) ЗУБОВАЯ БОРОНА

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для поверхностной обработки почвы.

Известны зубовые бороны, включающие поперечный брус и соединенные с ним шарнирно посредством тяг звенья (1).

Наиболее близким к изобретению техническим решением является зубовая борона, включающая поперечный брус и. шарнирно соединенную с ним раму с зубьями (21.

Общим недостатком известных борон является неустойчивость их хода по глубине особенно при работе на повышенных скоростях движения.

Цель изобретения — повышение устойчивости хода бороны по глубине. 15

Это достигается тем, что борона снабжена смонтированными на поперечном брусе щелерезами, а рама соединена с поперечным брусом посредством понизителей, соединенных между собой тягой и располого женных за щелерезами; в продольно-вертикальной плоскости шарниры понизителей рамы находятся от конца зуба на высоте Оай„ 1 и понизители выполнены регулируемыми по высоте.

На фиг. 1 изображена предлагаемая: борона, вид сбоку; на фиг. 2 — то же, вид сверху.

Зубовая борона состоит из поперечного бруса 1 и рамы 2 с зубьями 3. На поперечном брусе 1 и раме 2 бороны закреплены регулируемые по высоте понизители 4 и 5, между которыми ниже поверхности поля размещена горизонтально тяга 6. Понизители 4 поперечного бруса 1 снабжены щелерезами 7. Понизители 4 и 5 перемещаются по высоте в замках 8 и 9, закрепленных на поперечном брусе 1 и раме 2 бороны и в нужном положении фиксируются стопорными болтами 10 и 11. Понизители 4 и 5 расположены за щелерезами 7.

При работе центр сопротивления бороны находится (по вертикали) от дна борозды на расстоянии до 0,5 0>. Поэтому для обеспечения прохождения линии действия силы тяги через центр сопротивления бороны и тем самым одинакового погружения всех ее зубьев 3 (при горизонтальном положении тяг 6) шарниры понизителей 4 и 5 рамы находятся от конца зуба 3 на высоте 04 h„+ tq, где h„— расстояние от конца

993839

3 зуба до шарниров понизителей звеньев;

1 — длина зуба.

Зубовая борона работает следующим образом.

При поступательном движении щелерезы 7 открывают борозды, по которым ниже поверхности поля перемещаются тяги 6, соединяющие поперечный брус 1 с рамой 2 бороны. В этом случае сила тяги 6 имеет горизонтальное или близкое к нему направление (проходя через центр сопротивления бороны) и она не оказывает выглубляющего воздействия.

На почвах с различными физико-механическими свойствами прохождение линии действия силы тяги через центр сопротивления бороны и тем самым одинаковое погружение всех ее зубьев 3 обеспечивается путем изменения положения тяг 6 по вертикали. Изменение положения тяг обеспечивается перемещением понизителей вверх или вниз, а также перестановкой тяг в отверстиях понизителей. Если зубья 3 переднего ряда заглубляются больше, чем заднего ряда, тяги 6 опускаются вниз и наоборот.

В результате исключения выглубляющего воздействия силы тяги улучшается устойчивость хода бороны по глубине и обеспечивается одинаковая глубина обработки при различных скоростях движения. Кроме того, уменьшается масса звена бороны, требуемая для погружения зубьев на заданную глубину, а следовательно, уменьшается общая металлоемкость бороны.

Использование изобретения позволит повысить устойчивость хода бороны по глубине.

Формула изобретения

1. Зубовая борона, включающая поперечный брус и шарнирно соединенную с ним раму с зубьями, отличающаяся тем, что, с целью повышения устойчивости хода бороны по глубине, борона снабжена смонтированными на поперечном брусе щелерезами, а рама соединена с поперечным брусом посредством понизителей, соединенных между собой тягой и расположенных за щеле реза ми.

2. Борона по п. 1, отличающаяся тем, что в продольно-вертикальной плоскости шарниры понизителей рамы находятся от конца зуба на высоте 04 h„C fz, где h„— расстояние от конца зуба до шарниров понизителей рамы; 1з — длина зуба.

3. Борона по п. 1, отличающаяся тем, что понизители выполнены регулируемыми по высоте.

Источники информации, 25 принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 400253, кл. А 01 В 19/02, 1973.

2. Пчельников Г. Рычажная зубовая борона БЭР— 4,5 — «Механизация хлопко30 водства», 1962, № 12, с. 8 — 9 (прототип).

993839

Составитель Т. Гурова

Редактор Г. Прусова Техред И. Верес Корректор Н. Король

Заказ 684/1 Тираж 719 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
