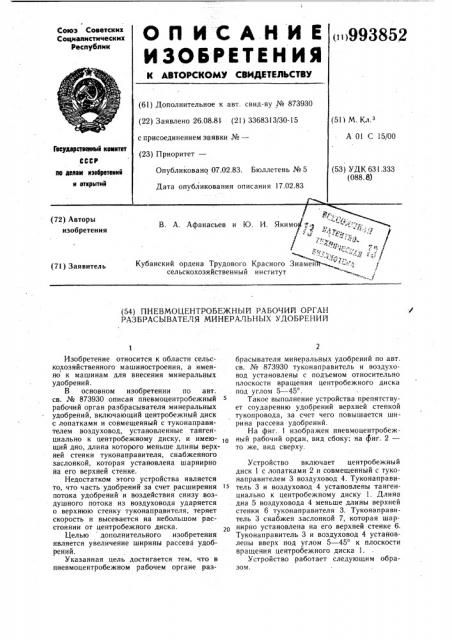

ОП ИСАНИЕ

И306РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()993852 (61) Дополнительное к авт. свид-ву № 873930 (22) Заявлено 26.08.81 (21) 3368313/30-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.02.83. Бюллетень № 5

Дата опубликования описания 17.02.83 (51)М К,з

А 01 С 15/00

Гасударственный квмнтвт

СССР (53) УДК 631.333 (088. 8) ле делам нэвврвтвннй н втнрмтнй (72) Авторы изобретения

l

-..1

"-4; Ро„

-- ":,." " .,:, -: .::::./

Кубанский ордена Трудового Красного Знамен - - " : г сельскохозяйственный институт (71) Заявитель (54) ПНЕВМОЦЕНТРОБЕЖНЫЙ РАБОЧИЙ ОРГАН

РАЗБРАСЫВАТЕЛЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ

Изобретение относится к области сельскохозяйственного машиностроения, а именно к машинам для внесения минеральных удобрений.

В основном изобретении по авт. св. № 873930 описан пневмоцентробежный рабочий орган разбрасывателя минеральных удобрений, включающий центробежный диск с лопатками и совмещенный с туконаправителем воздуховод, установленные тангенциально к центробежному диску, и имеющий дно, длина которого меньше длины верхней стенки туконаправителя, снабженного заслонкой, которая установлена шарнирно на его верхней стенке.

Недостатком этого устройства является то, что часть удобрений за счет расширения потока удобрений и воздействия снизу воздушного потока из воздуховода ударяется о верхнюю стенку туконаправителя, теряет скорость и высевается на небольшом расстоянии от центробежного диска.

Целью дополнительного изобретения является увеличение ширины рассева удобрений.

Указанная цель достигается тем, что в пневмоцентробежном рабочем органе разбрасывателя минеральных удобрений по авт. св. № 873930 туконаправитель и воздуховод установлены с подъемом относительно плоскости вращения центробежного диска под углом 5 — 45 .

Такое выполнение устройства препятствует соударению удобрений верхней стенкой тукопровода, за счет чего повышается ширина рассева удобрений.

На фиг. 1 изображен пневмоцентробежный рабочий орсан, вид сбоку; на фиг. 2— то же, вид сверху.

Устройство включает центробежный диск 1 с лопатками 2 и совмещенный с туконаправителем 3 воздуховод 4. Туконаправнтель 3 и воздуховод 4 установлены тангенциально к центробежному диску 1. Длина дна 5 воздуховода 4 меньше длины верхней стенки 6 туконаправителя 3. Туконаправитель 3 снабжен заслонкой 7, которая шарнирно установлена на его верхней стенке 6.

Туконаправитель 3 и воздуховод 4 установлены вверх под углом 5 — 45 к плоскости вращения центробежного диска 1.

Устройство работает следующим образом.

993852

Формула изобретения

pc&djwuu

4М. f

Hanpu& юе ciouu р uu zu

Aruyru

Составитель Е. Кононов

Редактор Г. Гарусова Техред И. Верес Корректор Н. Король

Заказ 684/1 Тираж 719 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Часть удобрений под действием центробежных сил сходит с диска 1 и, перемещаясь по туконаправителю 3 вдоль его оси, смешивается с потоком воздуха, поступающим по воздуховоду 4, и рассеивается по поверхности поля. Другая часть удобрений 5 сходит с диска 1 за пределы туконаправителя 3 и рассеивается по поверхности поля только под воздействием центробежных сил в непосредственной близости от разбрасывателя. Этим достигается равномерный рас1О сев по поверхности поля как всеи смеси, так и отдельных ее компонентов. Установка туконаправителя 3 и воздуховода 4 под углом к плоскости вращения центробежного диска 1 увеличивает ширину рассева удобрений, так как при этом созданы ус ловия беспрепятственного полета частиц удобрений в верхней части струи.

Предлагаемая конструкция пневмоцентробежного рабочего органа позволяет вносить равномерно смеси минеральных удобрений с резко различающимся гранулометрическим составом на ширине захвата, превышающей в. 2 — 2,5 раза ширину захвата известных конструкций разбрасывателей минеральных удобрений. Кроме того, установка туконаправителя под углом к плоскости вращения центробежного диска создает лучшие условия для эксплуатации разбрасывателей минеральных удобрений и увеличивает надежность их работы, так как при этом уменьшается вероятность соприкосновения с почвой туконаправителя при колебании разбрасывателя от движения по неровностям поверхности почвы. Предлагаемая конструкция будет еще более эффективной, если в качестве центробежного рабочего органа применить конусный диск с лопатками.

Таким образом, устройство позволяет эффективнее использовать положительные качества пневмоцентробежного рабочего органа, повысить производительность разбрасывателей.

Пневмоцентробежный рабочий орган разбрасывателя минеральных удобрений по авт. св. № 873930, отличающийся тем, что, с целью увеличения ширины рассева удобрений, туконаправитель и воздуховод установлены с подъемом относительно плоскости вращения центробежного диска под углом

5 — 45 .
