Реферат

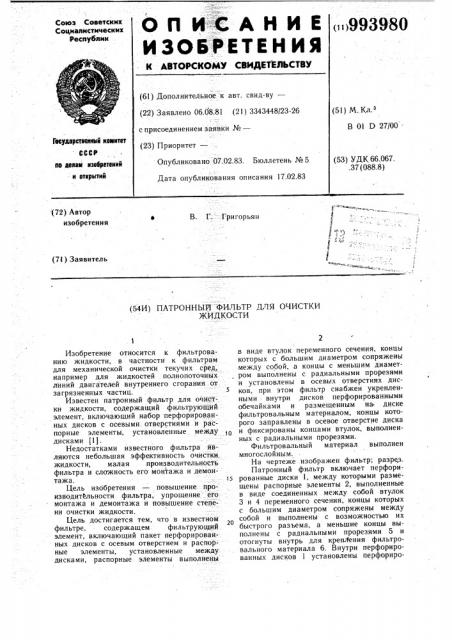

ОП ИCAHME

ИЗОБРЕТЕН ИЯ

<»>993980

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.08.81 (21) 3343448/23-26 (51) М.К . с присоединением заявки №вЂ”

В 01 D 27/00

Гасударственных камитет

СССР (23) Приоритет— (53) УДК 66.067.. 37 (088.8) Опубликовано 07.02.83. Бюллетень № 5

Дата опубликования описания 17.02.83 пв делам лэааретеиий

: и вткрытий (72) Автор изобретения

В. Г. -Григорьян (74) Заявитель (54И) ПАТРОННЫЙ ФИЛЬТР ДЛЯ ОЧИСТКИ

ЖИДКОСТИ

Изобретение относится к фильтрованию жидкости, в частности к фильтрам для механической очистки текучих сред, например для жидкостей полнопоточных линий двигателей внутреннего сгорания от загрязненных частиц.

Известен патронный фильтр для очистки жидкости, содержащий фильтрующий элемент, включающий набор перфорированных дисков с осевыми: отверстиями и распорные элементы, установленные между дисками (1) .

Недостатками известного фильтра являются небольшая эффективность очистки жидкости, малая производительность фильтра и сложность его монтажа и демонтажа.

Цель изобретения — повышение производительности фильтра, упрощение его монтажа и демонтажа и повышение степени очистки жидкости.

Цель достигается тем, что в известном фильтре, содержащем фильтрующий элемент, включающий пакет перфорированных дисков с осевым отверстием и распорные элементы, установленные между дисками, распорные элементы выполнены в виде втулок переменного сечения, концы которых с большим диаметром сопряжены между собой, а концы с меньшим диамет, ром выполнены с радиальными прорезями и установлены в осевь|х отверстиях дисков, при этом фильтр снабжен укрепленными внутри дисков перфорированными обечайками и размещенным на. диске фильтровальным материалом, концы которого заправлены в осевое отверстие диска и фиксированы концами втулок, выполненных с радиальными прорезями.

Фильтровальный материал выполнен многослоиным.

На чертеже изображен фильтр; разрез.

Патронный фильтр включает перфориis рованные диски 1, между которыми размещены распорные элементы 2, выполненные в виде соединенных между собой втулок

3 и 4 переменного сечения, концы которых с большим диаметром сопряжены между собой и выполнены с возможностью их

20 быстрого разъема, а меньшие концы выполнены с радиальными прорезями 5 и отогнуты внутрь для крепЛения фильтровального материала 6. Внутри перфорированных дисков 1 установлены перфориро993980

3 ванные обечайки 7, обеспечивающие жесткость секторов и способствующие лучшему креплению фильтровального материала.

Один из патрубков для ожиженной жидкости имеет заглушку 8, а другой — 9— соединен с потребителем.

Фильтр работает следуюгцим образом.

Поток очищаемой жидкости подается на наружную поверхность секторов, проходит, очищаясь, сквозь фильтровальный материал 6, попадает в канал очищенной жидкости, образованный втулками 3 и 4, и перфорированными обечайками 7 и отводится к потребителю через патрубок 9.

Данная конструкция удобна при замене фильтровального материала, что дает возможность быть использованной многократно, проста при монтаже и демонтаже.

За счет уменьшения или увеличения количества секторов можно легко регулировать производительность фильтра и изменять поверхность фильтрации при сохранении габаритов.

Формула изобретения

1. Патронный фильтр для очистки жидкости, содержащий фильтрующий элемент, 4

Включающии пакет перфорированных дисков с осевым отверстием, и распорные элементы, установленные между дисками, отличающийся тем, что, с целью повышения степени очистки жидкости, увеличения производительности фильтра при сохранении его габаритов и упрощения монтажа и демонтажа, распорные элементы выполнены в виде втулок переменного сечения, концы которых с большим диаметром сопряжены между собой, а концы с меньшим диаметром выполнены с радиальными прорезями и установлены в осевых отверстиях дисков, при этом фильтр снабжен укрепленными внутри дисков перфорированными обечайками и размещенным на диске фильтровальным материалом, !

5 концы которого заправлены в осевое отверстие диска и фиксированы концами втулок, выполненных с прорезями.

2. Фильтр по п. 1, отличающийся тем, что фильтровальный материал выполнен

2р многослойным. е

Источники информации, принятые во внимание при экспертизе

1. Патент СССР № 7000049, кл. В 01 D 27/00, 1977.
