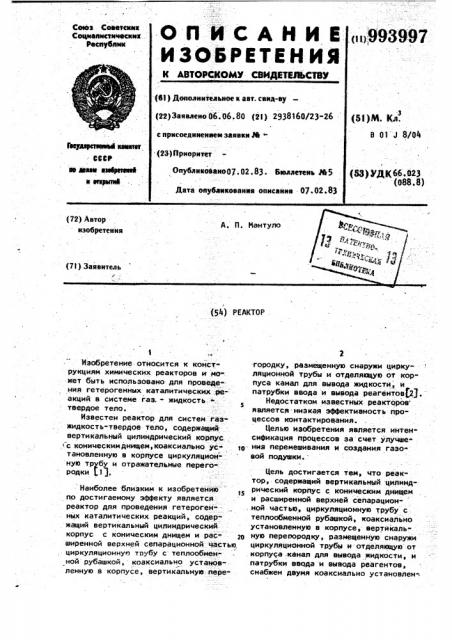

($4) РЕАКТОР!

Изобретение относится к койструкциям химических реакторов и может быть использовано для проведения гетерогенных каталитических .ре-акций s системе газ, - жидкость -=. твердое тело.

Известен реактор для систем газжидкость-твердое тело, содержащим вертикальный цилиндрический корпус. ñ коническимднищем,коаксиально установленную в корпусе циркуляционную тр бу и отражательные перего-родки ь1 ).

Наиболее близким к изобретению по достигаемому эффекту является реактор для проведения гетероген- . ных каталитических. реакций, содержащий вертикальный цилиндрический корпус с коническим днищем и рас- 2О ширенной верхней сепарационной частью, циркуляционную трубу с теплообменной рубашкой, коаксиально установленную в корпусе, вертикальную. пере"

-городку, размещенную снаружи цирку- - - ляционной трубы и отделяющую от корпуса канал для вывода жидкости и патрубки ввода и вывода реагентов(2).

Недостатком известных. реакторов является низкая эффективность процессов контактирования.

Целью изобретения является интенсификация процессов за счет улучшение перемешивания и создания газовой подушки."

Цель достигается тем, что реактор, содержащий вертикальный -цилиндрический корпус с коническим днищем и расширенной верхней сепарационной частью, циркуляционную трубу с . теплообменной рубашкой, коаксиально установленную в корпусе, вертикальную перерородку, размещенную снаружи циркуляционной трубы и отделяющую от корпуса .канал для вывода жидкости, и патрубки ввода и вывода реагентов, снабжен двумя коаксиально установлен-.

993997 ными внутри циркуляционной трубы газоподводящими трубами и отражательным кольцом, закрепленным на внутренней газоподводящей трубе под выходным торцом наружной газоподводящей трубы, причем нижний торец циркуляционной трубы расположен между выходными торцами газоподводящих труб.

Днище может быть выполнено с пе- 10 ременной конусностью.

На чертеже изображен предлагаемый реактор, продольный разрез.

Реактор для проведения гетерогенных каталитических реакций содержит 15 вертикальный цилиндрический корпус 1 с коническим днищем 2 и расширенной верхней сепарационной частью 3, циркуляционную трубу 4 с теплообменной рубашкой 5, коаксиально установлен- 2Ð ной в корпусе, вертикальную перегородку 6, размещенную снаружи циркуляционной трубы 4 и отделяющую от корпуса канал 7 для вывода жидкости, патрубки 8-14 ввода и вывода реагентов, две коаксиально установленные внутри циркуляционной трубы 4 газоподводящие трубы 15 и 16 и отражательное кольцо 17, закрепленное на внутренней газоподводящей трубе 16 под выходным торцом наружной газоподводящей трубы 15.

Нижний торец циркуляционной трубы

4 расположен между выходными торцами газоподводящих труб 15.и 16, а днище

2 выполнено с переменной конусностью.

Реактор работает следующим образом.

Через патрубок 11 реактор заливают жидким исходным продуктом. Затем по трубам 15 и 16 подают газообразный реагент, создающий непрерывную циркуляцию жидкой, фазы между трубами 15,4 и перегородкой 6. Далее по патрубку

10 вводят твердую фазу — катализатор, а жидкий продукт продолжают непрерывно вводить через патрубок 11. Продукты реакции отводятся через штуцер

13 (свободные от катализатора).

Поддержание температурного режима

50 в реакторе осуществляется с помощью теплоносителя, подаваемого в рубашку 5. Полное опорожнение реактора осуществляют через патрубок 14.

Экономический эффект от применения предлагаемого реактора может быть определен при пуске опытно-промышленной установки и может быть рассчитан, исходя из стоимости дополнительно выпущенной продукции за счет повышения степени использования катализатора, предотвращения остановок реактора для удаления слежавшегося катализатора.

Формула изобретения

1. Реактор для проведения гетерогенных каталитических реакций, содержащий вертикальный цилиндрический корпус с коническим днищем и расширенной верхней сепарационной частью, циркуляционную трубу с теплообменной рубашкой, коаксиально установленную в корпусе, вертикальную перегородку, размещенную снаружи циркуляционной трубы и отделяющую от корпуса канал для вывода жидкости, и патрубки ввода и вывода реагентов, отличающийся тем, что, с целью интенсификации процессов эа счет улучшения перемешивания и создания газовой подушки, он снабжен двумя коаксиально установленными внутри циркуляционной трубы гаэоподводящими трубами и отражательным кольцом, закрепленным на внутренней газоподводящей трубе под выходным торцом наружной газоподводящей трубы, причем нижний торец циркуляционной трубы расположен между выходными торцами газоподводящих труб.

2. Реактор по п.1, о т л и ч а юшийся тем, что днище выполнено с переменной конусностью.

Источники информации, принятые во внимание при экспертизе

1. Заявка Великобритании

М 1367529, кл. СЯ, опублик. 18,09.74.

2. Патент ФРГ М 1230045, кл. 16,11, опублик. 08.12.66.
