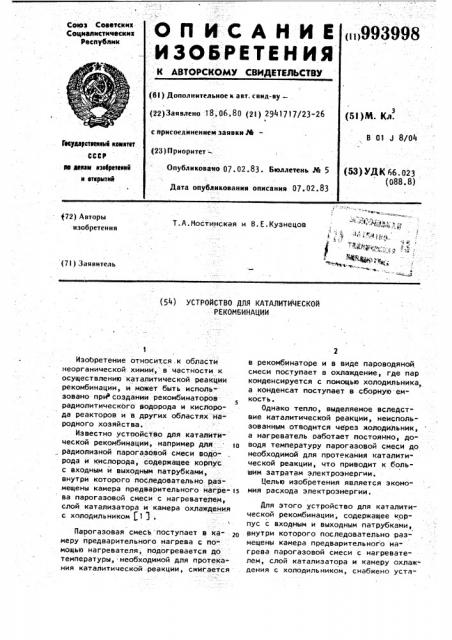

О П И С А Н И Е < >993998— — ИЗОБРЕТЕНИЯ

Союз Советски к

Социалистические

Республик к двто скомм свидятальствю (6! ) Дополнительное к авт. свид-ву— (ь!)М. Кл. (22)Заявлено 18.06.80 (2l) 2941717/23-26

Ф с присоединением заявки МВ 01 J 8/04

Гееудеретееииый кемитет

СССР (23) Приоритет(53) УДК 66. 023 (088. 8) Опубликовано 07.02.83. Бюллетень М 5

Дата опубликования описания 07.02.83 ве -меем «зееретеиий и етерытий Ф ф В(,;. ф-„ 72) Авторы изобретения

Т.А.Иостинская и В.Е.Кузнецов (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ КАТАЛИТИЧЕСКОЙ

РЕКОМБИНАЦИИ

Изобретение относится,к области неорганической химии, в частности к осуществлению каталитической реакции рекомбинации, и может быть использовано прйе создании рекомбинаторов

5 радиолитического водорода и кислорода реакторов и в других областях народного хозяйства.

Известно устоойство для каталитической рекомбинации, например для- . 1о радиолизной парогазовой смеси водорода и кислорода, содержащее корпус с входным и выходным патрубками, внутри которого последовательно размещены камера предварительного нагре- ts ва парогазовой смеси с нагреватепем, слой катализатора и камера охлаждения с холодильником 1 1 .

Парогазовая смесь поступает в камеру предварительного нагрева с помощью нагревателя, подогревается до температуры, необходимой для протекания каталитической -реакции, сжигается в рекомбинаторе и в виде пароводяной смеси поступает в охлаждение, где пар конденсируется с помощью холодильника, а конденсат поступает в сборную емкость °

Однако тепло, выделяемое вследствие каталитической реакции, неиспользованным отводится через холодильник, а нагреватель работает постоянно, доводя температуру парогазовой смеси до необходимой для протекания каталитической реакции, что приводит к большим затратам электроэнергии.

Целью изобретения является экономия расхода электроэнергии.

Для этого устройство для каталитической рекомбинации, содержащее корпус с входным и выходным патрубками, внутри которого последовательно размещены камера предварительного нагрева парогазовой смеси с нагревателем, слой катализатора и камеру охлаждения с холодильником, снабжено уста3998

250 С требуется очень маленькая поверхность испарителя тепловой трубы, что может повлечь к нестабильной работе,так как для уменьшения температурного напора в 3-4 раза ставится проставка 6 из материала с высоким термосопротивлением,тепло, воспринятое этой проставкой, передается достаточной поверхности испарительной зоны газоре10 гулируемой тепловой трубы 4 с металловолокнистым фитилем, которая транспортирует тепло из зоны испарения в зону конденсации, нагревая парогазовую смесь, поступившую в рекомбинатор плавно, с небольшим температурным напором без опасности нерасчет44ого взрыва гремучей смеси. При этом старя товый кабельный нагреватель 8 выключается, и устройство работает без

20 дополнительной затраты. энергии.

Изобретение позволит сократить о затраты электроэнергии на обеспечение процесса рекомбинации водорода и кислорода непосредственно за счет от25 ключения электронагревателя, так и за счет снижения мощности, расходуемой на прокачку меньшего количества хладагента в холодильнике.

1 формула изобретения

Устройство для каталитической рекомбинации, например для радиолизной парогазовой смеси водорода и кислорода, содержащее корпус с входным и выходным патрубками, внутри последнего последовательно размещены камера предварительного нагрева парогазовой смеси с нагревателем, слой катализатора и камера охлаждения с

40 холодильником, о т л и ч а ю щ е ес я тем, что, с целью зкономии расхода электроэнергии, оно снабжено установленной по оси корпуса тепловой трубой, один конец которой размещен

4 в слое катализатора, а другой — в камере предварительного нагрева парогазовой смеси., Источники информации, принятые во внимание при экспертизе .

1. Патент ClilA N 3119706, кл..423-580, 1978, 3 99 новленной по оси корпуса тепловой трубой, один конец которой размещен в слое катализатора, а другой - в камере предварительного нагрева парогазовой смеси.

На чертеже изображено предлагаемое устройство, продольный разрез.

Устройство содержит цилиндрический корпус 1 с конической частью, имеющий входной 2 и выходной 3 патрубки, расположенные соосно продольной оси корпуса.

Внутри корпуса по оси установлена газорегулируемая тепловая труба 4, расположенная зоной испарения в камере предварительного нагрева 5. На тепловую трубу в зоне испарения надета. цилиндрическая проставка 6, являющаяс термическим сопротивлением, определяющим температурный напор, необходимый для эффективной работы тепловой трубы. Внутри корпуса концентрично б тепловой трубе расположен слой катализатора 7, окружающий зону испарения тепловой трубы и разделяющий корпус . устройства на две части. На конусной части корпуса установлен стартовый нагреватель 8, служащий для подогрева смеси в период запуска устройства.

Выходной патрубок снабжен камерой охлаждения с холодильником 9, выполненным в виде 1 убашки охлаждения с подводящим 10 и отводящим 11 патрубками для хладагента, Устройство работает. следующим образом.

Парогазовая смесь, состоящая из паров воды и радиолитических водорода и кислорода с t=60 С, по подводяо щему трубопроводу от реактора подается через входной патрубок 2 в корпус

1 с помощью стартового нагревателя 8, подогревается до необходимой для начала реакции температуры 120 С. о

При прохождении смеси через катализатор 7 происходит рекомбинация с выделением тепла и повышением температуры в зоне до 400 С. Для передачи тепла испарительной зоны тепловой трубы 4 с температурным напором между теплоносителем и тепловой трубой

-993998
