Реферат



№ 99401

Класс 5а, 23в, СССР

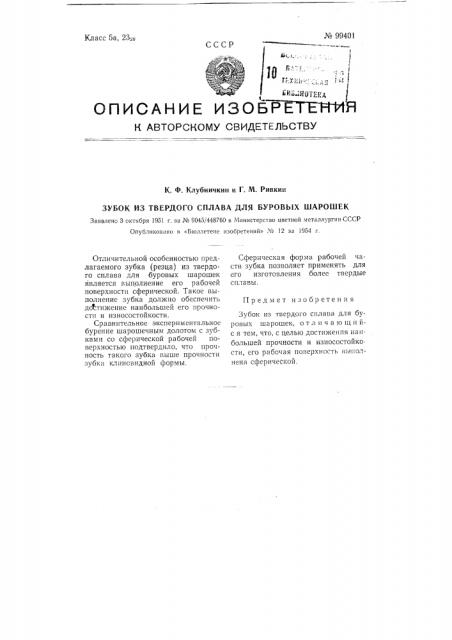

ОПИСАНИЕ

ИЗОБ Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. Ф. Клубничкин и Г. М. Ривкин

ЗУБОК ИЗ ТВЕРДОГО СПЛАВА ДЛЯ БУРОВЪ1Х ШАРОШЕК

Заявлено 3 октября 1951 г. за № 9045/448760 в Министерство цветной металлургии СССР

Опубликовано в «Бюллетене изобретений» № 12 за 1954 г.

Предмет изобретения

Отличительной особенностью предлагаемого зубка (резца) из твердого сплава для буровых шарошек является выполнение его рабочей поверхности сферической. Такое выполнение зубка должно обеспечить достижение наиоольшей его прочности и износостойкости.

Сравнительное экспериментальное бурение шарошечным долотом с зубками со сферической рабочей поверхностью подтвердило, что прочность такого зубка выше прочности зубка клиновидной формы.

Сферическая форма рабочей части зубка позволяет применять для его изготовления более твердые сплавы.

Зубок из твердого сплава для буровых шарошек, отли чающийс я тем, что, с целью достижения НВ0большей прочности и износостойкости, его рабочая поверхность выполнена сферической.
