Реферат

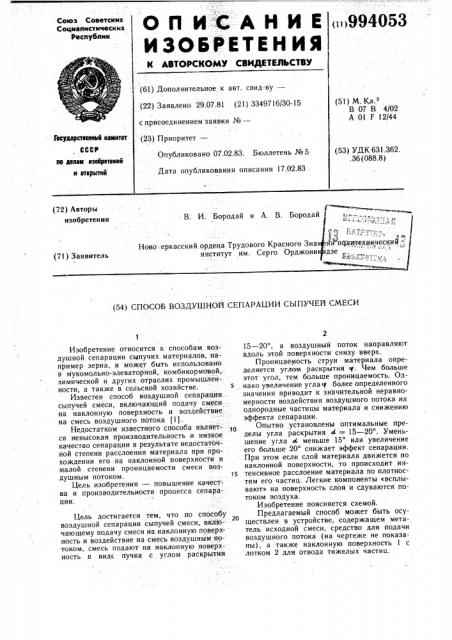

Союз Советских

ОПИ4 АНИЕ

ИЗО6РЕТЕ Н ИЯ

994053

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву —— (22) Заявлено 29.07.81 (21) 3349?16(30-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.02.83. Бюллетень № 5

Дата опубликования описания 17.02.83 (51) М Кл з

В 07 В 4/02

А 01 F 12(44

Гвеударствапеа камитет

СССР (53) УДК 631.362..36 (088.8) ле делам кэабретенкй в етхрмтий (72) Авторы изобретения

В. И. Бородай и А. В. Борода

Ъ . -ф

Ново.-:еркасский ордена Трудового Красного Зна /политехнический : институт им. Серго Орджони зе (71) Заявитель (54) СПОСОБ ВОЗДУШНОЙ СЕПАРАЦИИ СЫПУЧЕЙ СМЕСИ

Изобретение относится к способам воздушной сепарации сыпучих материалов, например зерна, и может быть использовано в мукомольно-элеваторной, комбикормовой, химической и других отраслях промышленности, а также в сельской хозяйстве. 5

Известен способ воздушной сепарации сыпучей смеси, включающий подачу смеси на наклонную поверхность и воздействие на смесь воздушного потока 11).

Недостатком известного способа является невысокая производительность и низкое качество сепарации в результате недостаточной степени расслоения материала при прохождении его на наклонной поверхности и малой степени проницаемости смеси воздушным потоком. 15

Цель изобретения — повышение качества и производительности процесса сепарации.

Цель достигается тем, что по способу зо воздушной сепарации сыпучей смеси, включающему подачу смеси на наклонную поверхность и воздействие на смесь воздушным-потоком, смесь подают на наклонную поверхность в виде пучка с углом раскрытия

15 — 20, а воздушный поток направляют вдоль этой поверхности снизу вверх.

Проницаемость струи материала определяется углом раскрытия ч Чем больше этот угол, тем больше проницаемость. Однако увеличение угла т более определенного значения приводит к значительной неравномерности воздействия воздушного потока на однородные частицы материала и снижению эффекта сепарации.

Опытно установлены оптимальные пределы угла раскрытия Ы = 15 — 20 . Уменьшение угла меньше 15 или увеличение его больше 20 снижает эффект сепарации.

При этом если слой материала движется по наклонной поверхности, то происходит интенсивное расслоение материала по плотностям его частиц. Легкие компоненты «всплывают» на поверхность слоя и сдуваются потоком воздуха.

Изобретение поясняется схемой.

Предлагаемый способ может быть осуществлен в устройстве, содержащем метатель исходной смеси, средство для подачи воздушного потока (на чертеже не показаны), а также наклонную поверхность 1 с лотком 2 для отвода тяжелых частиц.

994053

Формула изобретения

Данный способ осуществляют следующим образом.

Сыпучему материалу придают вид пучка с углом раскрытия, равным 15 — 20, сообщают частицам материала начальную скорость 6=7 м/с, а затем с этой скоростью подают в воздушный поток, который пронизывает струю сыпучего материала и уносит из него легкие частицы. Тяжелые частицы материала и остатки легких направляют на неподвижную опорную поверхность 1, на которой слой материала в движении расслаивается по плотностям его частиц. При этом легкие частицы «всплывают» на поверхность слоя. Тяжелые частицы скользят по поверхности 1 вниз и по лотку 2 выводятся за пределы устройства, а легкие — сдуваются сепарирующим потоком воздуха.

Изменение режима способа достигается изменением угла раскрытия струи материала, а также радиуса кривизны наклонной поверхности 1.

Данный способ обеспечивает повышение качества и производительности сепарации в результате необходимой степени рассредоточения струи сыпучей смеси путем придания ей вида пучка с определенным углом раскрытия и последующего расслоения материала по плотности его частиц на наклонной поверхности.

Способ воздушной сепарации сыпучей смеси, включающий подачу смеси на наклонную поверхность и воздействие на смесь воздушным потоком, отличающийся тем, что, с целью повышения качества и производительности процесса сепарации, смесь подают

15 на наклонную поверхность в виде пучка с углом раскрытия 15 — 20, а воздушный поток направляют вдоль этой поверхности снизу вверх.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 692637, кл. В 07 В 4/04, 1974.
