Реферат

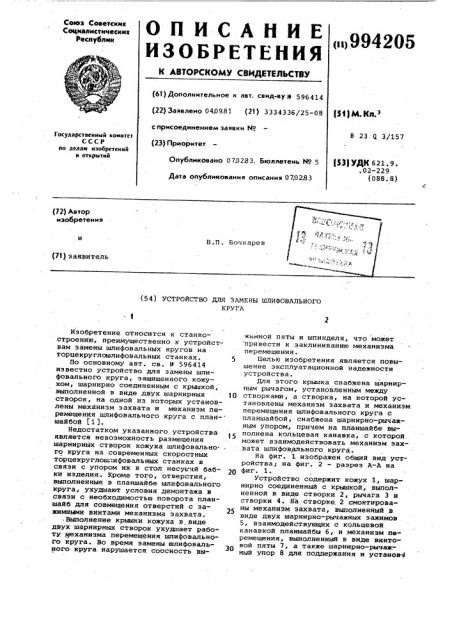

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сеюэ Соаетскнк

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6f) Дополнительное к авт. свид-ву 9 596414 (22) Заявлено 040981 (21) 3334336/25-08 (51) M. Ktl.3 с присоединением заявки ¹ (23) Приоритет

В 23. Q 3/157

Государствеиинй комитет

СССР яо делам иэобретеиий и открытии

fj3) УДК 621.9. .02-229 (088.8) Опубликовано 070233. Бюллетень № 5

Дата опубликования описания 070283 (54) УстРОЙстВО ДлЯ 3Амены шлиФОВАльнОГО

КРУГА

Изобретение относится к станкостроению, преимущественно к устройствам замены шлифовальных кругов на торцекруглошлифовальных станках. 5

По основному авт. св. 9 596414 известно устройство для замены шлифовального круга, защищенного кожухом, шарнирно соединенным с крынкой, выполненной в виде двух шарнирных 1О створок, на одной из которых установлены механизм захвата и механизм перемещения шлифовального круга с план- шайбой (1).

Недостатком указанного устройства является невозможность размещения шарнирных створок кожуха шлифовально-го круга на современных скоростных торцекруглош;-.ифовальных станках в связи с упором их в стол несущий бабки иэделия. Кроме того, отверстия, выполненные в планшайбе шлифовального круга, ухудшают условия. демонтажа в связи с необходимостью поворота планшайб для совмещения отверстий с зажимными винтами механизма захвата.

Выполнение крышки кожуха в,виде двух шарнирных створок ухудшает работу механизма перемещения шлифовального круга. Во время замены шлифовального круга нарушается соосность выжимной пяты и шпинделя, что может привести к .заклиниванию механизма перемещения.

Целью изобретения является повышение эксплуатационной надежности устройства.

Для этого крышка снабжена шарнирным рычагом, установленным между створками, а створка, на которой установлены механизм захвата и механизм перемещения шлифовального круга с планшайбой, снабжена шарнирно-рычажным упором, причем на планшайбе выполнена кольцевая канавка, с которой может взаимодействовать механизм захвата шлифовального круга.

На фиг. 1 изображен общий вид устройстват на фиг. 2 — разрез A-A на фиг. 1.

Устройство содержит кожух 1, шарнирно соединенный с крышкой, выполненной в виде створки 2, рычага 3 и створки 4. На .створке 2 смонтированы механизм захвата, выполненный в виде двух шарнирно-рычажных зажимов

5, взаимодействующих с кольцевой канавкой планшайбы 6., и механизм перемещения, выполненный в вице винтовой пяты 7, а также шарнирно-рычаж.ный упор 8 для подцержания и установ

994205 ки планшайбы 6 шлифовального круга.

Планшайба 6 закрепляется с помощью гайки 9 на шпинделе 10.

Устройство работает следующим образом.

При снятии шлифовального круга 5 отпускаются фиксаторы, закрепляющие створки 2 и 4 и рычаг 3 крышки кожуха 1, и свинчивается гайка 9 со шпинделя 10. Затем в кольцевую канавку планшайбы 6 вводятся зажимы 5 и 3О фиксируются винтовыми зажимами. К нижней поверхности планшайбы 6 подводится упор 8 и фиксируется винтовым зажимом. Затем с помощью винтовой пяты 7 планшайба 6 снимается со шпинделя 10. Поворотом шарнирных створок 2 и 4 и рычага 3 планшайба

6 перемещается соосно оси шпинделя

10 и переводится за пределы станка, где изношенный шлифовальный круг перегружается на транспортную тележку, а на его место ставится новый круг.

Установка нового круга на шпиндель 10 идет в обратной последовательности снятию круга.

В предлагаемом устройстве введение шарнирно-рычажной опоры облегчает установку и ориентацию круга относительно шарнирно-рычажных захватов. Наличие кольцевой канавки в планшайбе круга ускоряет процесс сцепления круга с крышкой кожуха.

Вследствие трехзвенной крышки кожуха исключаются перекосы планшайбы круга относительно шпинделя.

Формула изобретения

Устройство для замены шлифовального круга по авт. св. Р 596414, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности устройства, крышка снабжена шарнирным рычагом, установленным между створками, створка, на которой установлены механизм захвата и механизм перемещения шлифовального круга с планшайбой, снабжена шарнирно-рычажным упором, причем на планшайбе выполнена кольцевая канавка для взаимодействия с механизмом захвата шлифовального круга.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 596414, кл. В 23 Q 3/157, 1976.

Фар 1

Составитель В.Дубовецкий

Редактор Н.Аристова ТехредМ.Надь Корректор A.ÔåÐåíÑ

Эаказ 714/8 Тираж 758 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, E-35, Раужская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
