Класс 7с, 1
49h, 2о

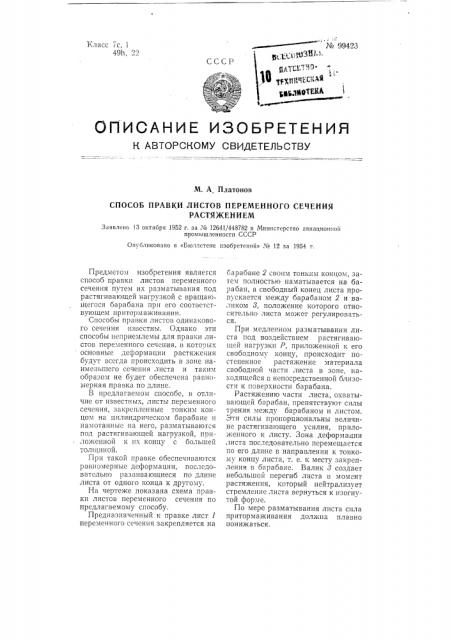

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
М. A. Платонов
СПОСОБ ПРАВКИ ЛИСТОВ ПЕРЕМЕННОГО СЕЧЕНИЯ
РАСТЯЖЕН И ЕМ
Заявлено 13 октября 1952 г. за № 12641/448782 в Министерство авианнош-:ой иролышленности СССР
Опу бликовано в «Бюллетене изобретений» ¹ 12 за 1954 г.
Предметом изобретения является способ правки листов переменного сечения путем их разматывания под растягивающей нагрузкой с вращаю щегося барабана при его соответствующеAI притормаживании.
Способы правки листов одинакового сечения известны. Однако зти способы неприемлемы для правки листов переменного сечения, в которых основные деформации растяжения оудут всегда происходить в зоне наименьшего сечения листа и таким образом не будет обеспечена равномерная правка по длине.
В предлагаемом способе, в отличие от известных, листы переменного сечения, закрепленные тонким концом на цилиндрическом барабане и намотанные на него, разматываются под растягивающей нагрузкой, приложенной к нх концу с оольшей толщиной.
При такой правке обеспечиваются равномерные деформации, последовательно развивающиеся по длине листа от одного конца к другому.
На чертеже показана схема правки листов переменного сечения по предлагаемому способу.
Предназначенный к правке лист 1 переменного сечения закрепляется на барабане 2 своим тонким концом, затем полностью наматывается на барабан, а свободный конец листа пропускается между барабаном 2 и валиком 8, положение которого относительно листа может регулироваться.
При медленном разматывании листа под воздействием растягиваюшей нагрузки Р, приложенной к его свободному концу, происходит постепенное растяжение материала свободной части листа в зоне, находящейся в непосредственной близости к поверхности барабана.
Растяжению части листа, охватывающей барабан, препятствуют силы трения между барабаном и листом.
Эти силы пропорциональны величине растягивающего усилия, приложенного к листу. Зона деформации листа последовательно перемещается по его длине в направлении к тонкому концу листа, т. е. к месту закрепления в барабане. Валик 8 создает небольшой перегиб листа в момент растяжения, который нейтрализует стремление листа вернуться к изогнутой форме.
По мере разматывания листа сила притормаживания должна плавно понижаться.
Х< 99423
Отв. редактор И. В. Макаров
Л133783 от 24/1Х 1955 г. Стандартгиз. Объем 0,125 и. л. Тираж 400. Цена 25 коп.
Типография изд-ва «Московская правда», Г!отаповскпй1 пер,, 3. Зак. 4556
Описанным способом можно править листы переменного сечения, обладающие незначительной поперечной жесткостью, которая не препятствует навертыванию листа на бара=
4 „ бан.
»
Предмет изобретсния
Способ правки листов переменного сечения растяжением, о т л и ч а юш и и с я тем, что, с целью обесп чения равномерных деформаций, последовательно развивающихся по длине листа от одного конца к другому, лист подвергают разматыванию под растягивающей нагрузкой, приложенной к его концу с большей толщиной, с цилиндрического вращающегося, заторможенного барабана, на который лист предварительно наматывают, закрепив его на барабане за тонкий конец.
