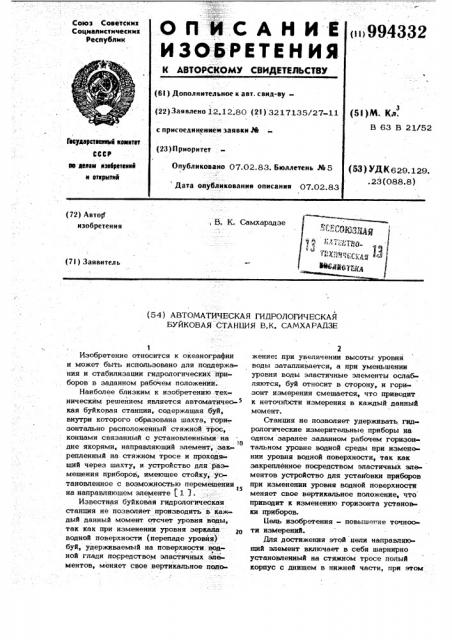

О П И С А Н И Е

ИЗОВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 994332

Союз Советских

Социапистнческнх

Республик (6l ) Дополнительное к авт. саид-ву(22) Заявлено 12.I2.80 (2l ) 3217135ó27 II (5I)M. Кл.

В 63 В 21/52 с присоединением заявки М теЧ%арстеевеме «oe«m (53) УДК 629. 128, . 23(088.8) (23) Приоритет

Опубликовано 07.02.83. Бюллетень Мв 5

Дата опубликования описания 07.02.83 де делам кэееретенкк к етернткй (72) Автор изобретения, В. К. Самхарадзе (7l ) Заявитель (54) АВТОМАТИЧЕСКАЯ ГИДРОЛОГИЧЕСКАЯ

БУЙКОВАЯ СТАНЦИЯ В.К. САМХАРАЙЗЕ

Изобретение относится к океанографии и может быть использовано для поддержания и стабилизации гидрологических приборов в заданном рабочем положении.

Наиболее близким к изобретению техническим решением является автоматичес- кая буйковая станция, содержащая буй, внутри которого образована шахта, гори-. зонтально расположенный стяжной трос, концами связанный с установленными на

10 дне якорями, направляющий элемент, закрепленный на стяжком тросе и проходя щий через шахту, и устройство для.размещения приборов, имеющее стойку,: установленное с возможностью перемещении г5 на направляющем элементе I. 1 3.

Известная буйковая гидрологическая станция не позволяет производить в каждый данный момент отсчет уровня воды, так как прн изменении уровня зеркала водной поверхности (перепаде уровня) буй, удерживаемый на поверхности водной глади по» редством эластичных элементов, меняет свое вертикальное поль2 жение: при увеличении высотьг уровня воды затапливается, а при уменьшении уровня воды эластичные элементы ослабляются, буй относит в сторону, и гори» зонт измерения смещается, что приводит к неточности измерения в каждый данный момент.

Станция не позволяет удерживать гид рологические измерительные приборы на одном заранее заданном рабочем горизон» талъном уровне водной среды при изменении уровня водной поверхности, так как закрепленное посредством эластичных элементов устройство для установки приборов при изменении уровня водной поверхности меняет свое вертикальное положение, что приводит к изменению горизонта установки приборов.

Бель изобретения — повыше ие точноо ти измерений.

Для достижения этой цели направляюший элемент включает в себя шарнирно установленный на стяжном тросе полый корпус с днищем в нижней части, при этом

3 99433 в корпусе выполнен ряд отверстий, на наружной егЬ поверхности размешены огра.— ничительные шайбы, а устройство для установки приборов содержит полый поплавок, имеющий отверстия во внутренней боковой и нижней стенках и снабженный установленным в верхней его части клапаном сброса воздуха.

Станция может быть снабжена закрепленным на попом корпусе кронштейном с 16 отверстием и эластичной трубкой с запорным клапаном, подсоединенной к отверстию в верхней части попого корпуса и пропущенной через отверстие в кронштейне. !5

Стойка на полом поплавке может быть установлена шарнирно и снабжена компенсирующим поплавком.

На чертеже изображена схема автономной буйковой гидрологической станции.

Автономная буйковая гидрологическая станция имеет буй 1 с шахтой, горизонтальный стяжной трос 2, на концах которого имеются донные якоря 3, закрепляемые на концах троса 2 посредством крепежных элементов 4, например рымболтов или скоб. Между якорями 3 на тросе 2 имеется крепежный элемент 5, выполненный, например, в виде шарнира.

С элементом 5 связан нижний конец пс лого корпуса 6, при этом нижний конец корпуса 6 заглушен. Полый корпус 6 имеет тарированную шкалу глубин, что позволяет ему служить в качестве репера, уровнемера и т.д. для производства отсчета уровня воды в каждый данный момент. На корпус 6 свободно насажен с возможностью обеспечения хода по нему полый поплавок 7.

Корпус 6 верхним концом свободно пропущен через шахту буя 1. Для пода40 чи сжатого воздуха или газа в полый поплавок 7 полый корпус 6 имеет отверстия 8 с заглушками.

Кроме того, для установки приборов . на одном заданном горизонте полый корпус 6 имеет фиксатор в виде ограничительной шайбы 9 положения поплавка 7, в в верхнем конце - ограничительную шайбу 10 подъема буя 1. Полый корпус

6 имеет крепежный элемент 11 для прик-5О репления к нему эластичной трубки или . шланга 12. Этот элемент 11 может быть выполнен в виде кронштейна с отверстиек сквозь которое пропускается трубка 1:2.

Трубка 12 одним концом связана со шту- 55 цером 13 на верхнем конце корпуса 6, а на другом имеет запорный клапан 14, что обеспечивает подачу сжатого воздуха

2 4 в полость корпуса 6, а через его какое» либо из отверстий 8 — в полость полого поплавка 7. Для выпуска воздуха из поплавка 7 последний снабжен выводным патрубком 15 с клапаном 16 сброса воздуха, а для насадки элемента оснастки гидрологических приборов - стойкой 17 с шарниром 18. Во внутренней боковой и нижней поверхностях поплавка 7 выполнено отверстие 19. На стойке 17 имеется элемент оснастки 20 приборов 21 и компенсирующий поплавок 22.

При необходимости производства гидрологических измерений над пересеченным дном водного бассейна буйковая станция устанавливается следующим образом.

Предварительно определяется ширина пересеченного дна водного бассейна (устье реки, подводный каньон и т.п.) или выбирается длина троса 2, который затем закрепляется посредством элементов 4 между якорями 3. На трос 2 надевается и закрепляется элемент 5. Якоря 3 устанавливаются на выбранном мес- те так, чтобы трос 2 принял горизонтальное положение. К крепежному элементу

5 прикрепляется нижним концом полый корпус 6, на который надевается фиксатор 9 положения полого поплавка 7 в заранее заданной точке установки, под которой отверстие 8 освобождается от заглушки, при этом остальные отверстия

8 заглушены. Таким образом, будет фиксироваться высота горизонта установки приборов, подвешиваемых к поплавку 7.

На полый корпус 6 надевается и поплавок 7. Затем сквозь шахту буя 1 пропускается верхняя часть полого корпуса

6. В результате этого буй 1 фиксирует корпус 6 в вертикальном положении. К стойке 17 крепится элемент оснастки

20 приборов с приборами 21 и поплавком 22. Кпапан 16 патрубка 15 закрыт.

Шайба 10 подъема буя 1 устанавливает» ся на верхней части корпуса 6. После этого проверяется работа патрубка 15, штуцера 13 и клапана 14. Таким образом станция приводится в рабочее состояние.

Опускание измерительных приборов 21 на заданную глубину осуществляется следующим образом.

На поверхности зеркала водного баосейна из полого поплавка 7, который находится под буем, и посредством клапана

16 выпускается воздух", в результате чего поплавок 7 заполняется водой, а поэтому под тяжестью подвешенных при» боров 21 поплавок 7 опускается на за994332 6

Конструкция станции надежна в работе и удобна в эксплуатации, так как при высокой точности измерений она не требует сложных элементов или дорогостоящей автоматики,.

5 данную глубину по корпусу 6. Когда пс лый поплавок упрется в фиксатор 9, ои останавливается и фиксируется на задан ной глубине. Независимо от изменения уровня водной поверхности поплавок 7 с приборами 21 остается на заданном горизонте, так как буй 1 вертикально перемещается (вверх, когда уровень поднимае ся, и вниз, когда уровень уменьшается} по полому корпусу 6, тем самым перепад 1О уровня не влияет на изменение горизонта подвески приборов, что приводит к точнооти измерений. Причем высота надводной части полного корпуса 6 определяется по максимальному показателю высоты подъема зеркала водной поверхности данного бассейна, на которой и устанавливается шайба 10 подъема буя 1.

Снятие показаний с гидрологических приборов 21 производится следующим 20 образом.

Через клапан 14 по трубке 12 и через штуцер 13 в полость корпуса 6 подается в полый поплавок 7 сжатый воздух или газ, .который выходит из отвер- 2З стия 8, вытесняя из поплавка 7 всду.

Тем самым поплавку 7 придается полсьжительная плавучесть. В результате этого поплавок 7 с приборами 21 перемещается вдоль корпуса 6 и всплывает на 30 водную поверхность. На чертеже это положение показано пунктирами. Элемент оснастки 20 приборов 21 посредством шарнира 18 проворачивается для придания ему удобного положения на водной поверхности, например горизонтального, и поддерживается в этом положении поп лавком 22. Производится снятие показаний с приборов. А для дальнейших измерений этн операции повторякеся, прн этомс щ элемент оснастки 20 с приборами 21 приводится в рабочее положение, из поло го поплавка 7 посредством клапана 16 выпускается сжатый воздух, и он под тя-.

- жестью оснастки опускается на заданную 4 глубину. Нанесение на полый корпус 6 тарированной шкалы позволяет считывать при изменении уровня водной поверхности высоту толщины воды в данный момент времени. 50

Формула изобретения

1. Автоматическая гидрологическая буйковая станция, содержащая буй, внутри которого образована шахта, горизонтально расположенный стяжкой трос, концами связанный с установленными на дне якорями, направляющий элемент, закрепленный ч на стяжком тросе и проходящий через шахту, и устройство для размещения приборов, имеющее стойку и установленное с воэможностью перемещения на направляющем элементе, о т л и ч а ю щ а яс я тем, что, с целью повышения точности измерений, направляющий элемент включает в себя шарнирно установленный на стяжном тросе полый корпус с днищем в нижней части, при этом в корпусе выполнен ряд отверстий, на наружной его поверхности размещены ограничительные шайбы, а устройство для размещения приборов содержит полый поплавок, имеющий отверстия во внутренней боковой и ниж» ней стенках и снабженный установленным в верхней его части клапаном сброса воздуха.

2. Буйковая станция по п. 1, о т л ич а ю щ а я с я,тем, что она снабжена закрепленным на полом корпусе кронштейном с отверстием и эластичной труЬкой с запорным клапаном, подсоединенной к отверстию в верхней части полого корпуса и пропущенной через отверстие в кронштеййе.

3. Буйковая станция по п. 1, о т л ич а ю щ а я сятем,,что стойка на полом поплавке установлена шарнирно и снабжена компенсирующим поплавком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Jh 709457, кл. В 63 В 21/52, 1976 (прототип) .
