Чугун

Чугун

Иллюстрации

Показать все

Реферат

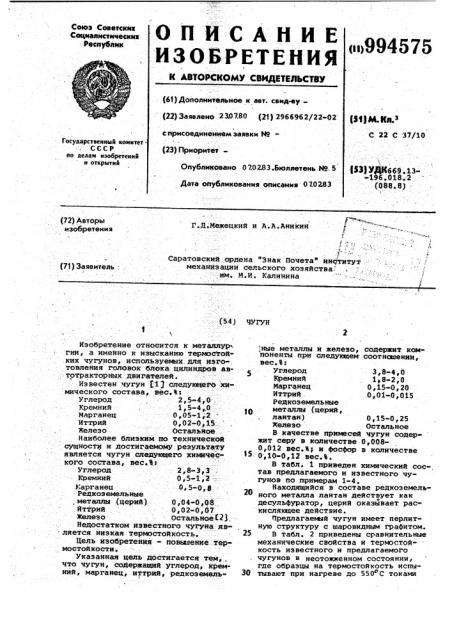

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 239780 (21) 2966962/22-02 {Щфф Кд Э

С 22 С 37/10 с присоединением заявки Йо—

Государственный комитет

С С С Р но делам изобретений и открытий (23) Приоритет$33} VgPlS S9.1З-19б.018Л . (O88.8) .

Опубликовано 0 702.83.Бюллетень йо. 5

Дата опубликования описания 070283

f ú „.

Г-Д ™ жецкий и AЛЛ"хин - 1

Саратовский ордена "Знак Почета" институт механизации сельского хозяйства: им. М.И. Калинина (72) Авторы изобретения (71) Заявитель . (54 J ЧУГУН

Изобретение отноеится к металлур гии, а именно к изысканию термостойких чугунов, используемых. для изго-. товления головок. блока цилиндров автотракторных двигателей.

- Из se стен чугун (1 ) следующех о химического состава, -вес. В:

Углерод, 2,5-4,0 . :

Кремний . - . 1,5-4 „0 .

Марганец 0,05-1, -2

Иттрий 0,02-0,15.-

Железо Остальйое,.

Наиболее близким по технической сущности и достигаемому. результату является чугун .следующего химического состава, вес.3т

Углерод 2,8-3-„3 — :

Кремний 0,5-1, 2 -=.

Марганец - 0 5-0,8:

Редкоземельные . металлы,(церий) 0,04-0,08

Йттрий 0,02-0,07

Железо ОстальноеЩ.

Недостатком известного чугуна яв-ляется низкая термостойкость.

Цель изобретения - повышение термостойкости.

Указанная цель достигается тем,, что чугун, содержащий углерод, кремний, марганец, иттрий, редкоземель1

,ные металлы и железо, содержит компоненты прн следующем соотнсшении, вес.%:

Углерод 3,8-4,0

Кремний 1 8-2,0

Марганец 0,15-0,20

Иттрий 0,01-0,015

Редкоземельные

10 металлы (церий, лаитан) 0,15-0,25

Железо Остальное

В качестве примесей чугун содер- жит серу в количестве 0,0080,012 вес.а; и фосфор в количестве

1 . 0,10-0,12 вес.В.

В табл. 1 приведен химический сос-, тав предлагаемого и известного чу» гунов по примерам 1-4.

Находящийся в составе редкоземельного металла лантан действует как десульфуратор, церий оказйвает раскисляющее действие.

Предлагаеьый чугун имеет перлитную структуру с шаровидным графитом.

25 В табл. 2 приведены сравнительные механические свойства и термостойкость известного и предлагаемого чугунов.в неотожженном состоянии, где образцы на термостойкость испы30 тывают при нагреве до 550 С токами

994575 высокой частоты. с последующим охлаждением до 20 С в воде.

Таким образом, поскольку известный чугун характеризуется структурой белого чугуна, в неотожженном состоянии он является хрупким. Его пластические свойства повышаются при отжиге. При этом предел прочносТаблица 1

Кремний Марганец Иттрий

Железо

Пример Углерод

0 15

1,8

0,010

Q,15 Остальное

0,17 0„012

0,20

1,9

0,015

0,20

2 0

0,25

4 (Из вест- 2, 8 ный) 0,6 0,02

0,7

0i04

Примечание: Выплавку проводят в электрической индукционной печи с разливкой в песчаные формы.

Таблица 2

Пример, Твердость, НВ

Предел прочности Термостойкость

0, кг/мм (количество циклов до разрушения)

Ф М 1

240

180

340

190

В литом состоянии

210

390

4 (Из вестный) Формула изобретения

0,01-0,015

Иттрий

Редкоземельные металлы

Железо

Чугун, содержащий углерод, кремний, марганец, иттрий, редкоземельные металлы и железо, о т л и ч а ю щ и и с я тем, что, с целью повышения термостойкости, он содержит компоненты при следующем соотношении, вес.:6:

Углерод 3,8-4,0 .Кремний 1,8-2,0

Марганец 0„15-0,20

О, 15-0, ?5

Остальйое

ВНИИПИ Заказ 571/8 Тираж 625 . Подписное

Филиал ППП "Патент",г.ужгород,ул.Проектная,4

1 3,8

2 3,9

3 . 4,0 ти повиаается до 42 кг/мм, а количество циклов до разрушения - до

210, т.е. термостойкость предлагаемого чугуна значительно превосходит термостойкость известного.

Экономический эффект от использования описываемого чугуна для головок блока цилиндров составляет

551 р. 63 коп.

Редкоземельные металлы (церий) ланган

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ф 501109, кл. С 22 С 37/10, 1973.

2. Авторское свидетельство СССР

Р 5 23956, кл. С 22 С 37/00, 1974.
