Реферат

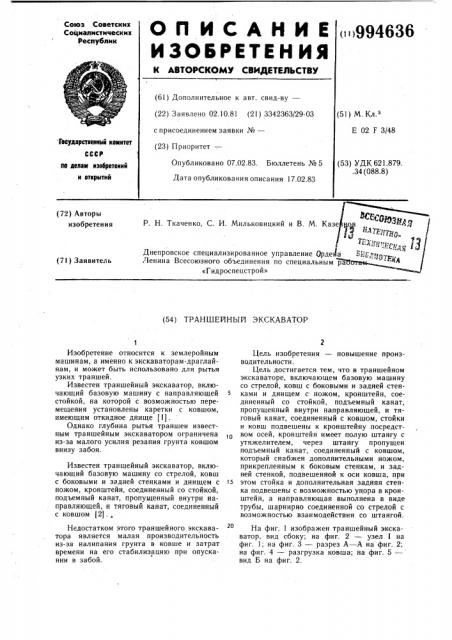

О П И С А Н И Е ()994636

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6I) Дополнительное к авт. свид-ву— (22) Заявлено 02.!0.81 (21) 3342363/29-03 с присоединением заявки №вЂ” (23) Приоритет —. (51) М. Кл.

Е 02 F 3/48

Гееударстеенный кемнтет (53) УДК 621.879..34 (088.8) Опубликовано 07.02.83. Бюллетень №5

Дата опубликования описания 17.02.83 лв делам нэебретеннй н еткрмтнй (72) Авторы изобретения

P. Н. Ткаченко, С. И. Мильковицкий и В. М. Ка

Днепровское специализированное управление Орде

Ленина Всесоюзного объединения по специальным

«Гидроспецстрой» (7l) Заявитель (54) ТРАНШЕЙНЫй ЭКСКАВАТОР

Изобретение относится к землеройным машинам, а именно к экскаваторам-драглайнам, и может быть использовано для рытья узких траншей.

Известен траишейный экскаватор, включающий базовую машину с направляющей стойкой, на которой с возможностью перемещения установлены каретки с ковшом, имеющим откидное днище (1).

Однако глубина рытья траншеи известным траншейным экскаватором ограничена из-за малого усилия резания грунта ковшом внизу забоя.

Известен траншейиый экскаватор, включающий базовую машину со стрелой, ковш с боковыми и задней стенками и днищем с ножом, кронштейн, соединенный со стойкой, подъемный канат, пропущенный внутри направляющей, и тяговый канат, соединенный с ковшом (2) ..

Недостатком этого траншейного экскаватора является малая прои зводительйость из-за налипания грунта в ковше и затрат времени на его стабилизацию при опускании в забой.

Цель изобретения — повышение производительности.

Цель достигается тем, что в траншейном экскаваторе, включающем базовую машину со стрелой, ковш с боковыми и задней стенками и днищем с ножом, кронштейн, соединенный со стойкой, подъемный канат, пропущенный внутри направляющей, и тяговый канат, соединенный с ковшом, стойки и ковш подвешены к кронштейну посредством осей, кронштейн имеет полую штангу с утяжелителем, через штангу пропущен подъемный канат, соединенный с ковшом, который снабжен дополнительными ножом, прикрепленным к боковым стенкам, и задней стенкой, подвешенной к оси ковша, при этом стойка и дополнительная задняя стенка подвешены с возможностью упора в кронштейн, а направляющая выполнена в виде трубы, шарнирно соединенной со стрелой с возможностью взаимодействия со штангой.

На фиг. 1 изображен траншейный экскаватор, вид сбоку; иа фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — разрез А — А на фиг. 2; на фиг. 4 — разгрузка ковша; на фиг. 5 — вид Б на фиг. 2.

636 тейна 3 в направлении разрабатываемой траншеи, а масса штанги 4 обеспечивает внедрение зубьев ковша 7 и стойки 9 в дно траншеи, что необходимо при разработке труднопроходимых грунтов.

Применение изобретения обеспечивает повышение производительности при рытье узких глубоких траншей.

Формула изобретения

994, Траншейный экскаватор состоит из базовой машины 1 со стрелой 2, на которой подвешен кронштейн 3 со штангой 4, в нижней части которой закреплен утяжелитель 5.

К кронштейну 3 посредством шарнира 6 присоединен ковш 7 и при помощи шарнира 8 — стойка 9 с упором 10. К верхней части стрелы 2 на оси 11 блоков шарнирно прикреплена направляющая труба 12 с раструбом, которая сохраняет боковые стенки траншеи. Ковш 7 снабжен дополнительным ножом 13, установленным под углом к основному ножу 14, и боковыми ножами 15, а также дополнительной задней стенкой 16.

Штанга 4 кронштейна 3 присоединена к подъемному канату 1?, а ковш связан с тяговым канатом 18. 15

Траншейный экскаватор работает следующим образом.

Кронштейн 3 под собственным весом опускается на поверхность грунта, и нож 13 внедряется в грунт. Одновременно стойка 9 также внедряется в грунт. При натяжении каната 17 ковш 7 поворачивается вокруг шарнира 6 и ножом 13 рыхлит грунт. Затем грунт начинают разрабатывать нож 14 и боковые ножи 15. После подъема ковша 7 на поверхность канат 18 отпускают, ковш 7 поворачивается, и одновременно штанга 4 устанавливается в вертикальное положение.

При) повороте ковша 7 задняя стенка 16 упирается в кронштейн 3, а ковш 7 продолжает поворачиваться, что обеспечивает разгрузку ковша. После подъема ковша на поверхность верхний конец штанги 4 входит в раструб направляющей трубы 12, шарнирно связанной со стрелой 2, вследствие чего блокируется раскачивание ковша 7 при его разгрузке и опускании в траншею.

Таким образом, ковш ? работает как поворотный элемент на шарнире 6 кроншТраншейный экскаватор, включающий базовую машину со стрелой, ковш с боковыми и задней стенками и днищем с ножом, кронштейн, соединенный со стойкой, подъемный канат, пропущенный внутои направляющей, и тяговый канат, соединенный с ковшом, отличающийся тем, что, с целью повышения производительности, стойки и ковш подвешены к кронштейну посредством осей, кронштейн имеет полую штангу с утяжелителем, через штангу пропущей подъемный канат, соединенный с ковшом, который снабжен дополнительными ножом, прикрепленным к боковым стенкам, и задней стенкой, подвешенной к оси ковша, стойка и дополнительная задняя стенка подвешены с возможностью упора в кронштейн, а направляющая выполнена в виде трубы, шарнирно соединенной со стрелой с возможностью взаимодействия со штангой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 428061, кл. E 02 F 3/48, 1975.

2. Авторское свидетельство СССР № 287596, кл. E 02 F 3/48, 1971 .(прототип) .

994636

Составитель В. Прокофьев

Редактор О. Персиянцева Техред И. Верес Корректор Г. Решетник

Заказ 552/11 Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
