Реферат

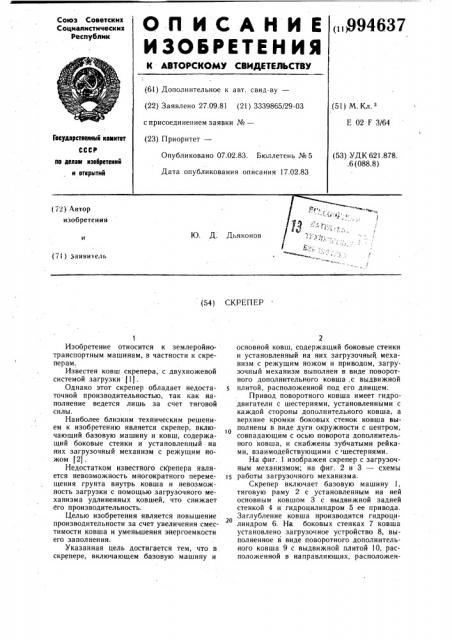

О0 ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii994637 (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.09.81 (21) 3339865/29-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

Е 02 F 3/64

Гасударственный камитет

СССР

Опубликовано 07.02.83. Бюллетень № 5

Дата опубликования описания 17.02.83 (53) УДК 621.878..6 (088.8) па делам лаеаретенкк и атлрмтий (72) Автор изобретения

C

Ю. Д; Дьяконов (71) заявитель (54) СКРЕП ЕР

Изобретение относится к землеройнотранспортным машинам, в частности к скреперам.

Известен ковш скрепера, с двухножевой системой загрузки (1J.

Однако этот скрепер обладает недостаточной производительностью, так как наполнение ведется лишь за счет тяговой силы.

Наиболее близким техническим решением к изобретению является скрепер, включающий базовую машину и ковш, содержащий боковые стенки и установленный на них загрузочный механизм с режущим ножом (2).

Недостатком известного скрепера является невозможность многократного переме.щения грунта внутрь ковша и невозмож.ность загрузки с помощью загрузочного механизма удлиненных ковшей, что снижает его производительность.

Целью изобретения является повышение производительности за счет увеличения сместимости ковша и уменьшения энергоемкости его заполнения.

Указанная цель достигается тем, что в скрепере, включающем базовую машину и

2 основной ковш, содержащий боковые стенки и установленный на них загрузочный механизм с режущим ножом и приводом, загрузочный механизм выполнен в виде поворотного дополнительного ковша .с выдвижной плитой, расположенной под его днищем.

Привод поворотного ковша имеет гидродвигатели с шестернями, установленными с каждой стороны дополнительного ковша, а верхние кромки боковых стенок ковша выполнены в виде дуги окружности с центром, совпадающим с осью поворота дополнительного ковша, и снабжены зубчатыми рейками, взаимодействующими с шестернями.

На фиг. 1 изображен скрепер с загрузочным механизмом; на фиг. 2 и 3 — схемы работы загрузочного механизма.

Скрепер включает базовую машину 1, тяговую раму 2 с установленным на ней основным ковшом 3 с выдвижной задней стенкой 4 и гидроцилиндром 5 ее привода.

Заглубление ковша производится гидроцилиндром 6. На боковых стенках 7 ковша установлено загрузочное устройство 8, выполненное в виде поворотного дополнительного ковша 9 с выдвижной плитой 10, расположенной в направляющих, расположен994637

Формула изобретения

1Ф ных под днищем дополнительного ковша 9.

Выдвижение плиты осуществляется гидроцилиндром 10 через двуплечие рычаги 11, установленные на шарнирах 12. Каждый рычаг выполнен с пазом 13. В верхйей части дополнительного ковша, с каждой стороны установлены гидродвигатели 14 с шестернями 15, которые входят в зацепление с зубчатыми рейками 16, выполненными на верхних кромках боковых стенок основного ковша.

Дополнительный ковш установлен на боковых стенках ковша посредством рычагов 17.

Ковши снабжены режущими ножами 18 и 19.

Скрепер работает следующим образом.

В начале копания дополнительный ковш находится в нижнем положении, выдвижная плита расположена в основном ковше. После заполнения дополнительного ковша и увеличения тягового усилия, дополнительный ковш поворачивают над основным ковшом.

При этом выдвижная заслонка перемещает грунт внутри основного ковша, а грунт, находящийся в дополнительном ковше, высыпается в заднюю часть основного ковша.

Движение скрепера в этот момент продолжается, и грунт, срезаемый ножом основного ковша, потупает в его переднюю часть.

После выгрузки грунта из дополнительного 25 ковша он возвращается в исходное положение, и его нож заглубляется в грунт. Участок грунта, находящийся в этот момент между ножами ковшей, срезается ножом основного ковша, после чего выдвижная плита вновь вдвигается в основной ковш, и цикл повторяется. В конце копания, после заполнения основного и дополнительного ковшей, ковши поднимаются в транспортное положение и грунт переводится на место выгрузки. Разгрузка грунта осуществляется выдвижной задней стенкой.

Применение загрузочного механизма в виде дополнительного поворотного ковша с выдвижной плитой позволяет повысить производительность за счет снижения энергоемкости копания и увеличения емкости ковша.

1. Скрепер, включающий базовую машину и основной ковш, содержащий боковые стенки и установленный на них загрузочный механизм с режущим ножом и приводом, отличающийся тем, что, с целью повышения производительности, загрузочный механизм выполнен в виде поворотного дополнительного ковша с выдвижной плитой, расположенной под его днищем.

2. Скрепер по п. 1, отличающийся тем, что привод поворотного ковша имеет гидродвигатели с шестернями, установленными с каждой стороны дополнительного ковша, а верхние кромки боковых стенок ковша выполнены в виде дуги окружности с центром, совпадающим с осью поворота дополнительного ковша, и снабжены зубчатыми рейками, взаимодействующими с шестернями.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3486254, кл. 37 — 129, опублик. 1969.

2. Авторское свидетельство СССР № 785424, кл. Е 02 F 3/4, 1979 (прототип) .
