Реферат

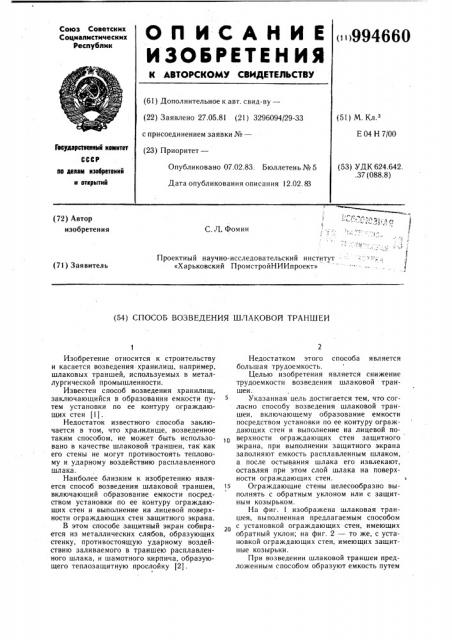

О0 ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (>994660 (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.05.81 (21) 3296094/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Е 04 Н 7/00

Гесудерстееилык кемитет (53) УДК 624.642, .37 (088.8) Опубликовано 07.02.83. Бюллетень № 5

Дата опубликования описания 12.02. 83

Ilo делам изобретений и открытий (72) Автор изобретения

С. Л. Фомин

Проектный научно-исследовательский институт

«Харьковский ПромстройНИИпроект» (71) Заявитель (54) СПОСОБ ВОЗВЕДЕНИЯ ШЛАКОВОЙ ТРАНШЕИ

Изобретение относится к строительству и касается возведения-хранилищ, например, шлаковых траншей, используемых в металлургической промышленности.

Известен способ возведения хранилищ, заключающийся в образовании емкости путем установки по ее контуру ограждающих стен (11.

Недостаток известного способа заключается в том, что хранилище, возведенное таким способом, не может быть использовано в качестве шлаковой траншеи, так как

его стены не могут противостоять тепловому и ударному воздействию расплавленного шлака.

Наиболее близким к изобретению является способ возведения шлаковой траншеи, включающий образование емкости посредством установки по ее контуру ограждающих стен и выполнение на лицевой поверхности ограждающих стен защитного экрана.

В этом способе защитный экран собирается из металлических слябов, образующих стенку, противостоящую ударному воздействию заливаемого в траншею расплавленного шлака, и шамотного кирпича, образующего теплозашитную прослойку (21.

Недостатком этого способа является большая трудоемкость.

Целью изобретения является снижение трудоемкости возведения шлаковой траншеи.

Указанная цель достигается тем, что согласно способу возведения шлаковой траншеи, включающему образование емкости посредством установки по ее контуру ограждающих стен и выполнение на лицевой поверхности ограждающих стен защитного экрана, при выполнении защитного экрана заполняют емкость расплавленным шлаком, а после остывания шлака его извлекают, оставляя при этом слой шлака на поверхности ограждавших стен.

1s Ограждающие стены целесообразно выполнять с обратным уклоном или с защитным козырьком.

На фиг. 1 изображена шлаковая траншея, выполненная предлагаемым способом с установкой ограждающих стен, имеющих обратный уклон; на фиг. 2 — то же, с установкой ограждающих стен, имеющих защитные козырьки.

При возведении шлаковой траншеи предложенным способом образуют емкость путем

994660

Формула изобретения

Составитель В. Корольков

Редактор Л. Повхан Техред И. Верес Корректор Г. Orap

Заказ 554/! 2 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 установки по ее контуру ограждающих стен 1. Стены 1 могут быть выполнены с обратным уклоном или иметь защитные козырьки 2.

Защитный экран выполняется следующим образом.

В шлаковую траншею заливается расплавленный шлак, после остывания шлака его извлекают из траншеи, при этом у ограждающих стен остаются шлаковые мешки 3, образующие защитный экран, служащий для тепловой и ударной защиты ограждающих стен.

Использование предложенного способа позволяет снизить материалоемкость и трудоемкость возведения шлаковых траншей.

1. Способ возведения шлаковой траншеи, включающий образование емкости посредство ржтановки по ее контуру ограждаю«

I щих стен и выполнение на лицевой поверхности ограждающих стен защитного экрана, отличающийся тем, что, с целью снижения трудоемкости возведения шлаковой траншеи, при выполнении защитного экрана заполняют емкость расплавленным шлаком, а после остывания шлака его извлекают, оставляя при этом слой шлака на поверхности ограждающих стен.

2. Способ по п. 1, отличающийся тем, 10 что ограждение стены устанавливают с обратным уклоном.

3. Способ по п. 1, отличающийся тем, что на ограждающих стенах выполняют защитный козырек.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 190540, кл. Е 04 Н 7/02, 1964.

2. Панфилов М. Н. Металлургический завод без шлаковых отвалов. М., «Металлургия», 1978, с. 18 — 20.
