Система поперечной устойчивости секций механизированной крепи для крутых пластов

Система поперечной устойчивости секций механизированной крепи для крутых пластов

Иллюстрации

Показать все

Реферат

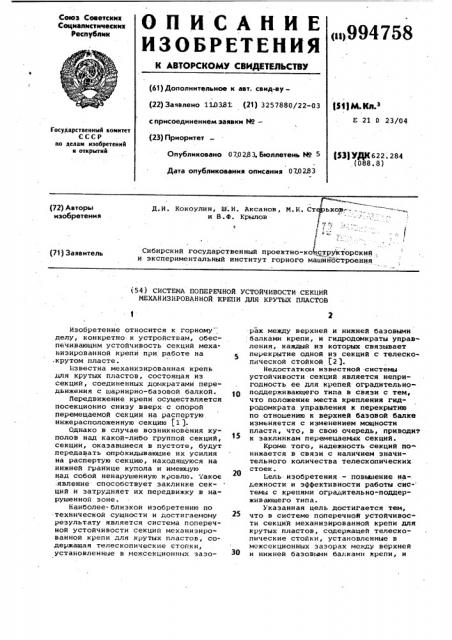

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >994758

Союз Советскнк

Соцналнстнческнх

Республнк (61) Дополнительное к авт. свид-ву—

Р М К з (22) Заявлено 11.03В1: (21) 3257880/22-03

E 21 D 23/04 с присоединением заявки Йо— (23) Приоритет

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 0702,83, Бюллетень HP 5 (ЮЗ) УДК 622. 284 (088.8) Дата опубликовання описания 070283

Д.И. Кокоулин, Ш.И. Аксанов, М.И. СтфьхоВ -- ., и В.Ф. Крылов.

t., :: --..::..;;

Сибирский государственный проектно-ко структорский и экспериментальный институт горного машйностроения (72) Авторы изобретения (71) Заявитель (54) CHCTENA ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ. СЕКЦИЙ

МЕХАНИЗИРОВАННОЙ КРЕПИ ДЛЯ КРУТЫХ ПЛАСТОВ

15

25

Изобретение относится к горному . делу, конкретно к устройствам, обеспечивающим устойчивость секций механизированной крепи при работе на .крутом пласте.

Известна механизированная крепь для крутых пластов, состоящая из секций, соединенных домкратами передьижения с шарнирно-базовой балкой.

Передвижение крепи осуществляется посекционно снизу вверх с опорой перемещаемой секции на распертую. нижерасположенную секцию (1 ).

Однако в случае возникновения куполов над какой-либо группой секций, секции, оказавшиеся в пустоте, будут передавать опрбкидывающие их усилия на распертую секцию, находящуюся на нижней границе купола и имеющую над собой ненарушенную кровлю. Такое .явление способствует .заклинке секций и затрудняет их передвижку в нарушенной зоне.

Наиболее близкой изобретению по .технической сущности и достигаемому результату является система поперечной устойчивости секций механизированной крепи для крутых пластов, содержащая телескопические стойки, установленные в иежсекционных зазорах между верхней и нижней базовыми балками крепи, и гидродомкраты управления, каждый иэ которых связывает перекрытие одной иэ секций с телескопической стойкой (2 ).

Недостатко л известной .системы устойчивости секций является непригодность ее для крепей оградительноподдерживающего типа s связи с тем, что положение места крепления гидродомкрата управления к перекрытию по отношению к верхней базовой балке изменяется с изменением мощности пласта, что, в свою очередь, приводит к заклинкаи перемещаемых секциЯ.

Кроме того, надежность секций по нижается в связи с наличием значительного количества телескопическик стоек.

Цель изобретения — повыаение надежности и эффективности работы сис- темы с крепяии оградительно-поддерживающего типа.

Указанная цель достигается тем, что в системе поперечной устойчивости секций иеханиэированной крепи для крутых пластов, содержащей телескопические стойки, установленные в межсекционных зазорах сложду верхней и нижней базовыми балками крепи, и

994758 гидродомкраты управления, каждый из которых связывает перекрытие одной иэ секций с телескопической стойкой, каждая телескопическая стойка связана с перекрытиями двух смежных секций, а гидродомкраты управления соединены с перекрытиями секций посредством шарнирно-шпунтовых звеньев, снабженных фиксаторами.

На фиг. 1,показана механизирован. ная крепь с системой попереч,ной устой- 30 чивости, вид со стороны забоя; на фиг. 2 — вид A на фиг. 1; на фиг. 3— разрез В-В на фиг. 1; на фиг. 4— вид Б на фиг. 2; на фиг. 5 — разрез

Г-Г на фиг. 3; на фиг. 6 — разрез 15

Д-Д на фиг. 2; на фиг. 7 — вид Е на фиг. 2.

Система поперечной устойчивости состоит иэ гидродомкратов 1 управления, соединяющих перекрытия 2 одностоечных секций крепи оградительно-. поддерживающего типа с телескопическими стойками 3, установленными в межсекционныХ зазорах и шарнирно прикрепленных к лыжам 4 нижней базовой балки, причем каждая телескопическая стойка соединена с перекрытиями двух смежных секций. Верхние концы телескопических стоек объедЪнены связями 5, образующими верхнюю базовую балку.

Гидродомкраты 1 закреплены на перекрытиях при помощи шарнирно-шпунтовых звеньев, включающих в себя кронштейн 6 и жестко установленную на перекрытии 2 направляющую 7, к которой кронштейн присоединяется при помощи шпунтового соединения и фиксируется пальцами 8. . Система устойчивости работает следующим образом. 40

Во время передвижки секций крепи последовательно снизу вверх каждая передвигаемая секция удерживается от опрокидывания гидродомкратом 1 управления, соединяющим ее перекры- 45 тие с телескопической стойкой 3, при.. чем поршневые и штоковые полости всех гидродомкратов управления заперты гидрозамками. Таким образом, опрокидывающее секцию усилие передается 5О через связи 5 и гидравлически запертые гидродомкраты 1 на все остальные распертые секции крепи.

В случае отклонения передвигаемой секции от нормального положения, И последняя восстанавливается своим гидродомкратом управления.

Передвижение базовой балки на забой производится фронтально. Поршневые и штоковые полости всех гидродомкратов управления соединяются со сливом, а удерживание связей 5 от перемещения в сторону падения пласта осуществляется с помощью одного гидродомкрата управления, поршневая и штоковая полость которого остаются гидравлически запертыми.

В случае изменения мощности плас,та производится установка кронштейна 6 на направляющих 7 в положение, обеспечивающее при данной мощности пласта симметричное расположение точек крепления гидродомкратов 1 относительно связей 5 в начале и в конце хода секций, и фиксация кронштейнов 6 пальцами 8.

Предлагаемая система устойчивости является более надежной в работе благодаря сокращению количества используемых телескопических стоек, а также в связи с возможностью регулировки места крепления гидродомкратов управления к перекрытиям.

Формула изобретения

Система поперечной устойчивости секций механизированной крепи для крутых пластов, содержащая телескопические стойки, установленные в межсекционных зазорах между верхней и нижней базовыми балками крепи, и гидродомкраты управления, каждый иэ которых связывает перекрытие одной иэ секций с телескопической стойкой, отличающаяся тем, что,. с целью повышения надежности и эффективности ее работы с крепями оградительно-поддерживающего типа, каждая телескопическая стойка связана с перекрытиями двух смежных секций, а гидродомкраты управления соединены с перекрытиями секций посредством шарнирно-шунтовых звеньев, снабженных фиксаторами.

Источники информации, принятые во внимание при экспертизе

1. Крылов В.Ф. и др. Направления комплексной механизации разработки крутых и наклонных пластов. М., "Недра", 1974, с. 63-65.

2. Авторское свидетельство СССР

М 279545, кл. Е 21 0 23/00, 1969 (прототип).
