Реферат

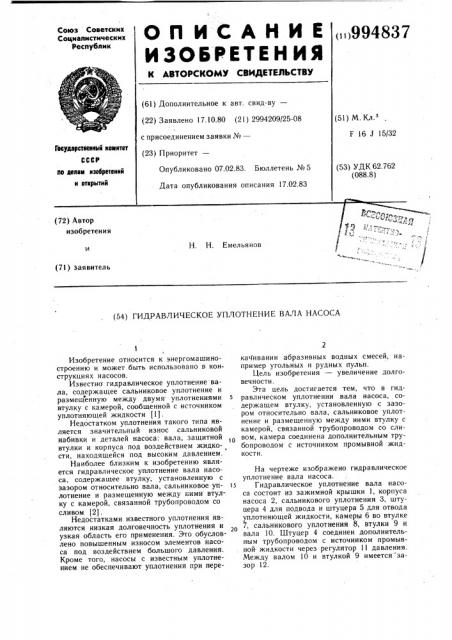

ОП ИСАНИ Е

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

< >994837 (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.10.80 (21) 2994209/25-08 (51) М. Кл. с присоединением заявки №вЂ”

F 16 Л 15/32

Гасударственные кемитет (23) Приоритет—

СССР (53) УДК 62.762 (088.8) Опубликовано 07.02.83. Бюллетень №5

Дата опубликования описания 17.02.83 ло делам лзебретеник и вткрытий (72) Автор изобретения

Н. Н. Емельянов (71) заявитель (54) ГИДРАВЛИЧЕСКОЕ УПЛОТНЕНИЕ ВАЛА НАСОСА

Изобретение относится к энергомашиностроению и может быть использовано в конструкциях насосов.

Известно гидравлическое уплотнение вала, содержащее сальниковое уплотнение и размещенную между двумя. уплотнениями 5 втулку с камерой, сообщенной с источником уплотняющей жидкости (1).

Недостатком уплотнения такого типа является значительный износ сальниковой набивки и деталей насоса: вала, защитной втулки и корпуса под воздействием жидкости, находящейся под высоким давлением.

Наиболее близким к изобретению является гидравлическое уплотнение вала насоса, содержащее втулку, установленную с зазором относительно вала, сальниковое уп- 1s лотнение и размещенную между кими втулку с камерой, связанной трубопроводом со сливом (2) .

Недостатками известного уплотнения являются низкая долговечность уплотнения и узкая область его применения. Это обусловлено повышенным износом элементов насоса под воздействием большого давления.

Кроме того, насосы с известным уплотнением не обеспечивают уплотнения при перекачивании абразивных водных смесей, например угольных н рудных пульп.

Цель изобретения — увеличение долговечности.

Эта цель достигается тем, что в гидравлическом уплотнении вала насоса, содержащем втулку, установленную с зазором относительно вала, сальниковое уплотнение и размещенную между ними втулку с камерой, связанной трубопроводом со сливом, камера соединена дополнительным трубопроводом с источником промывной жидкости.

На чертеже изображено гидравлическое уплотнение вала насоса.

Гидравлическое уплотнение вала насоса состоит из зажимной крышки 1, корпуса насоса 2, сальникового уплотнения 3, штуцера 4 для подвода и штуцера 5 для отвода уплотняющей жидкости, камеры 6 во втулке

7, сальникового уплотнения 8, втулки 9 и вала 10. Штуцер 4 соединен дополнительным трубопроводом с источником промывной жидкости через регулятор l l давления.

Между валом 10 и втулкой 9 имеется зазор !2.

994837

Формула изобретения

Составитель А. Айдаков

Техред И. Верес Корректор Е. Рошко

Тираж 923 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор О. 11оловка

Заказ 587/21

Гидравлическое уплотнение вала насоса производится следующим образом.

Уплотняющая жидкость, протекая через камеру 6, уносит протечки абразивной среды через сальниковое уплотнение 8 и вгулку 9 на слив через штуцер 5. Тем самым предотвращаетея абразивное разрушение сальникового уплотнения 3.

Насосы с предлагаемым гидравлическим уплотнением надежно работают при перекачке различных жидкостей: нефти, угольной и железнорудной пульпы и т. п.

Таким образом, предлагаемое гидравлическое уплотнение вала насоса имеет высокую долговечность и широкую область применения.

Гидравлическое уплотнение вала насоса, содержащее втулку, установленную с зазором относительно вала, сальниковое уплотнение и размещенную между ними втулку с камерой, связанной трубопроводом со сливом, отличающееся тем, что, с целью увеличения долговечности, камера соединена дополнительным трубопроводом с источником промывной жидкости.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 2182519, кл. F 16 J 15/40, опублик. 1973.

2. Макаров Г. В. Уплотнительные устройства. Л., «Машиностроение», 1973, с. 154155, рис. 89 (прототип) .
