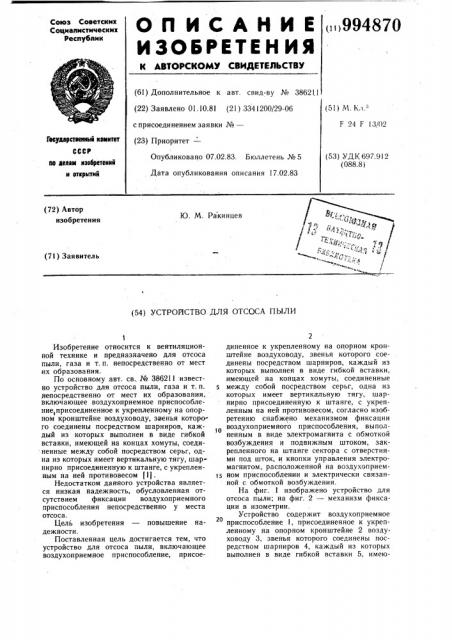

<»>994870

ОП ИСАНИЕ

И 3OSPETE Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6I) Дополнительное к авт. свид-ву № 38б211 (22) Заявлено 01.10.8! (21) 3341200/29-06 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.02.83. Бюллетень №5

Дата опубликования описания 17.02.83 (51) Ч 1, з

F 24 Г 13/02

Гасударственный кемитет

СССР (53) УДК 697;912 (088.8) пв делам изееретеннй и еткрмтий (72) Автор изобретения

Ю. М. Ра кинцев

««

««

«. « (71) Заявитель (54) УСТРОЛСТВО ДЛЯ ОТСОСА ПЫЛИ

Изобретение относится к вентиляционной технике и предназначено для отсоса пыли, газа и т. п. непосредственно от мест .их образования.

По основному авт. св. № 386211 известно устройство для отсоса пыли, газа и т. и. непосредственно от мест их образования, включающее воздухоприемное приспособление,присоединенное к укрепленному на опорном кронштейне воздуховоду, звенья которого соединены посредством шарниров, каждый из которых выполнен в виде гибкой вставки, имеющей на концах хомуты, соединенные между собой посредством серьг, одна из которых имеет вертикальную тягу, шарнирно присоединенную к штанге, с укрепленным на ней противовесом (1).

Недостатком данного устройства является низкая надежность, обусловленная отсутствием фиксации воздухоприемного приспособления непосредственно у места отсоса.

Цель изобретения — повышение надежности.

Поставленная цель достигается тем, что устройство для отсоса пыли, включающее воздухоприемное приспособление, присоединенное к укрепленному на опорном кронштейне воздуховоду, звенья которого соединены посредством шарниров, каждый из которых выполнен в виде гибкой вставки, имеющей на концах хомуты, соединенные между собой посредством серьг, одна из которых имеет вертикальную тягу, шарнирно присоединенную к штанге, с укрепленным на ней противовесом, согласно изобретению снабжено механизмом фиксации воздухоприемного приспособления, выполненным в виде электромагнита с обмоткой возбуждения и подвижным штоком, закрепленного на штанге сектора с отверстиями под шток, и кнопки управления электромагнитом, расположенной на воздухоприем15 ном приспособлении и электрически связанной с обмоткой возбуждения.

На фиг.. 1 изображено устройство для отсоса пыли; на фиг. 2 — механизм фиксации в изометрии.

Устройство содержит воздухоприемное

2о приспособление 1, присоединенное к укрепленному на опорном кронштейне 2 воздуховоду 3, звенья которого соединены посредством шарниров 4, каждый из которых выполнен в виде гибкой вставки 5, имею994870

3 щей на концах хомуты 6, соединенные между собой посредством серьг 7, одна из которых имеет вертикальную тягу 8, шарнирно присоединенную к штанге 9, с укрепленным на ней противовесом 10.

Всю конструкцию крепят к стене здания или колонне на кронштейне 11, имеющем вертикальную ось вра щения. Н а противоположном конце кронштейна 11 крепится стойка 12 шарнира штанги противовеса. . Механизм фиксации воздухоприемного приспособления включает электромагнит 13 с обмоткой возбуждения (не показана) и подвижным штоком 14, закрепленным на штанге сектора 15 с отверстиями 16 под шток, и кнопку 17 управления электромагнитом 13, расположенную на воздухоприемном приспособлении 1 и электрически связанную с обмоткой возбуждения.

Устройство работает следующим образом.

Воздухоприемное приспособление 1 кре- 20 пится к жесткому шарниру 4 и может вращаться вокруг горизонтальной оси А — А вертикальной оси Б — Б. Шарниры штанги противовеса 10 гибких вставок позволяют перемешать воздухоприемное приспособление 1 по вертикали, а возможность вра25 щения воздуховодов вокруг осей Б — Б,  —.В и à — Г позволяет перемещать воздухоприемное приспособление. 1 в горизонтальной плоскости. Таким образом, воздухоприемное приспособление может быть зо перемещено в любую точку пространства, ограниченного радиусом полной длины поворотного, устройства, а всасывающее сечение его развернутом под любым углом.

Фиксация воздухоприемного устройства

1 в выбранной точке пространства осуществляется с помощью кнопки 17 управления обмоткой возбуждения электромагнита 13.

При нажатии кнопки подается питание на обмотку возбуждения, при этом электромагнит 13 выталкивает шток 14 из отверстия

16 сектора 15, и звенья кинематических пар становятся подвижными. При отпускании кнопки 17 обмотка возбуждения обесточивается, возвратная пружина электромагнита 13 подает подвижный шток 14 в какое-либо отверстие 16 сектора 15, и звенья кийематических пар становятся неподвижйыми.

Предлагаемое выполйение устройства для отсоса пыли позволяет повысить его йадежность путем фиксации воздухоприемного устройства в рабочей области.

Формула изобретения

Устройство для отсоса пыли по авт. св. № 386211, отличающееся тем, что, с целью повышения надежйости, устройство снабжено механизмом фиксации воздухоприемного приспособления, выполненным в виде электромагнита с обмоткой возбуждения и подвижным штоком, закрепленного на штанге сектора с отверстиями под шток, и кнопки управления электромагнитом, расположенной на воздухоприемном приспособлении и электрически связанной с обмоткой возбуждения.

Источники информации, принятые во вйимайие при экспертизе

1. Авторское свидетельство СССР № 386211, кл. F 24 F 13/02, 1973.
