Устройство для сравнения чисел

Устройство для сравнения чисел

Иллюстрации

Показать все

Реферат

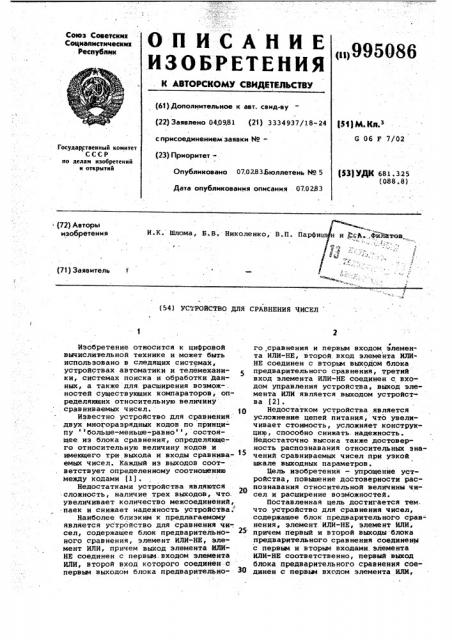

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (u)995086 (61) Дополнительное к авт. саид-еу (22) Заявлено 040981 (21) 3334937/18-24

Р т К з с присоединением заявки ¹â€”

G 06 F 7/02

Государствеикый комитет

СССР ио делам изобретений и открытий (23) ПриоритетОпубликовано 07.0283.Бюллетень ¹ 5 (53) УДК 681.325 (088.8) Дата опубликования описания 07.0233 (72) Авторы изобретения

Г и Юс А» Филатов

И.К. Шлома, Б. В. Николе нко, В. П. Парф (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СРАВНЕНИЯ ЧИСЕЛ

Изобретение относится к цифровой вычислительной технике и может быть использовано в следящих системах, устройствах автоматики и телемеханики, .системах поиска и обработки данных, а также для расширения возмож- . ностей существующих компараторов, определяющих относительную величину сравниваемых чисел. . 10

Известно устройство для сравнения двух многоразрядных кодов по принципу больше-меньше-равно, состоящее из блока сравнения, определякщего относительную величину кодов и имеющего три выхода и входы сравнива- емых чисел. Каждый из выходов соответствует определенному соотношению между кодами (1).

Недостатками устройства являются сложность, наличие трех выходов, что. увеличивает количество межсоединений, паек и снижает надежность устройства;

Наиболее близким к предлагаемому является устройство для сравнения чи-. сел, содержащее блок предварительноного сравнения, элемент ИЛИ-НЕ, элемент ИЛИ, причем выход элемента ИЛИНЕ соединен с первым. входом элемента

ИЛИ, второй вход которого соединен с первым выходом блока предварительно- З0

ro.ñðàâíåHèÿ и первым входом элемента ИЛИ-НЕ, второй вход элемента ИЛИНЕ соединен с вторьм выходом блока предварительного сравнения, третий вход элемента ИЛИ-НЕ соединен с входом управления устройства, выход элемента ИЛИ является выходом устройства (2) .

Недостатком устройства является усложнение цепей питания, что увеличивает стоимость, усложняет конструкцию, способно снижать, надежность.

Недостаточно высока также достоверность распознавания относительных значений сравниваемых чисел при узкой шкале выходных параметров.

Цель изобретения — упрощение устройства, повышение достоверности распознавания относительной величины чи" сел и расширение возможностей.

Поставленная цель достигается тем. что устройство для сравнения чисел, содержащее блок предварительного срав- нения, элемент. ИЛИ-НЕ, элемент ИЛИ, причем первый и второй выходы блока предварительного сравнения соединены с первым и вторьм входами элемента

ИЛИ-НЕ соответственно, первый выход блока предварительного сравнения соединен с первьи входом элемента ИЛИ, 995086

Формула изобретения

Составитель A. Суздалев

Редактор П. Макаревич Техред Ж.Кастелевич Корректор O. Билак

Заказ 646/34

Тираж 704 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г ° Ужгород, ул. Проектная, 4 второй вход которого соединен с выходом элемента ИЛИ-НЕ, содержит элемент задержки, вход которого соединен с выходом элемента ИЛИ и с выходом устройства, а выход соединен с третьим входом элемента ИЛИ-НЕ.

На чертеже представлена функцио нальная схема устройства, Устройство содержит блок 1 предварительногоо сравнения, элемент ИЛИ-HE 2, элемент ИЛИ 3, элемент 4 задержки, выход 5 устройства, информационные входы 6 и 7 устройства.

Устройство работает следующим образом.

В случае, когда операнд A больше операнда В, блок 1 формирует на первом выходе единичный потенциал, который поступает на выход устройства через элемент ИЛИ 3. В случае, когда операнд А меньше операнда В, на втором выходе блока 1 предварительного сравнения будет единичный. потенциал, на выходе элемента ИЛИ-HE 2 будет в этом случае нулевой потенциал. Таким образом, на вьиоде устройства будет нулевой потенцйал. Если A и В равны, то на обоих выходах .блока 1 предварительного сравнения будет нулевой потенциал, на выходе элемента ИЛИ-НЕ 2 будет единичный потенциал, который поступает на выход устройства и через30 элемент задержки сигнал поступает на третий вход элемента ИЛИ-НЕ 2, на выходе которого потенциал изменится на нулевой и, таким образом, на выходе устройства будет периодический сигнал со скважностью 2D, где D — величина задержки элемента 4 задержки.

При использовании предлагаемого устройства нет необходимости в подаче внешнего динамического сигнала и в использовании дополнительных источников питания.

Устройство для сравнения чисел, содержащее блок предварительного сравнения, элемент ИЛИ-НЕ, элемент ИЛИ, причем первый и второй выходы блока предварительного сравнения соединены с первым и вторым входами элемента

ИЛИ-НЕ соответственно, первый выход блока предварительного сравнения соединен с первьм входом элемента .ИЛИ, второй вход которого соединен с выходом элемента ИЛИ-НЕ, о т л и ч а ющ е е c я тем, что, с целью упрощения устройства, оно содержит элемент задержки, вход которого соединен с выходом элемента.ИЛИ и с выходом устройства, а выход соединен с третьим входом элемента ИЛИ-НЕ.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 183483, кл.. 6 06 F 7/02, 1965.

2. Авторское свидетельство СССР

М 416688, кл, G 06 F 7/02, 1970 (прототип).
