Реферат

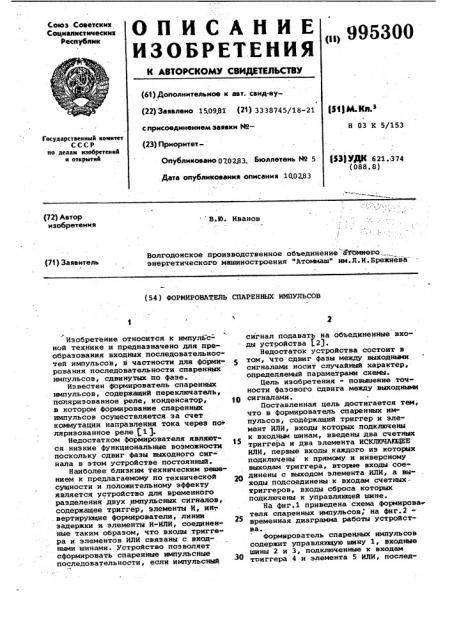

С A H H E ggggpp

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

N. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6t) Дополнительное к авт. свид-вуI (22) Заявлеио 150981 (21) 3338745/18-21

РЧМК с присоединением заявки HPН 03 К 5/153

Государственный комитет

СССР по.делам изобретений и открытий (23) Приоритет(%31УДК 621.-374 (088.8) Опубликовано 0702ЯЗ„Бюллетень HP 5 .Дата опубликования описания 10,0283 (72) Автор. изобретени я

В.Ю. Иванов

Волгодонское производственное объединение атомнего энергетического машиностроения "Атоьыаш" им.Л.И.Брежнева (71) Заявитель (54) ФОРМИРОВАТЕЛЬ CIIAPEHHHX ИМПУЛЬСОВ г

Изобретение относится к импульсной технике и предназначено для преобразования входных последовательностей импульсов, в частности для формирования последовательности спаренных импульсов, сдвинутых по фазе.

Известен формирователь спаренных импульсов, содержащий переключатель, поляризованное реле, конденсатор, в котором формирование спаренных импульсов осуществляется за счет коммутации направления тока через по ляризованное реле P1).

Недостатком формирователя являются низкие функциональные возможности поскольку сдвиг фазы выходного сигнала в этом устройстве постоянный.

Наиболее близким техническим решением к предлагаемому по технической сущности и положительному эффекту является устройство для временного разделения двух импульсных сигналов, содержащее триггер, элементы И, ин-, вертирующие формирователи, линии задержки и элементы И-ИЛИ, соединенные таким образом, что входы триггера и элементов ИЛЙ связаны с входными шинами. Устройство позволяет сформировать спаренные импульсные последовательности, если импульсный сигнал подавать на объединенные вхо- ды устройства 5.2j.

Недостаток устройства состоит в том, что сдвиг Фазы между выходными сигналами носит случайный характер, определяемый параметрами схемы.

Цель изобретения - повышение точности фазового сдвига между выходными

1п сигналами.

Поставленная цель достигается тем, что в формирователь спаренных импульсов, содержащий триггер и элемент ИЛЙ, входы которых подключены к входным шинам, введены два счетных триггера и два элемента ИСКЛЮЧИОЩ;Е

ИЛИ, первые входы каждого из которых подключены к прямому и инверсному выходам триггера, вторые входы сое2© динены с выходом элемента ИЛИ, а выходы подсоединены к входам счетныхтриггеров, входы сброса которых подключены к управляющей шине.

На фнг.1 приведена схема Формирова» теля спаренных импульсов, на фиг.2временная диаграмма работы устройства.

Формирователь спаренных импульсов содержит управляющую шину 1, входные шины 2 и 3, подключенные к входам триггера 4 и элемента 5 ИЛИ, послед.995300 ние подключены к элементам ИСКЛЮЧАЮЩЕЕ ИЛН б и 7, при этом триггер 4 подключен к одним входам элементов

ИСКЛЮЧИ(ВЩЕ ИЛИ б и 7,а элемент ИЛИ

5 — к другим их входам, счетные триггеры 8 н 9, к входам сброса которых подключена управляющая шина 1, к счет- " ным входам подключены соответственно элементы ИСКЛЮЧАЮЩЕЕ ИЛИ, а выходы подключены к выходным шинам 10 и 11 формирователя. 10

Устройство работает следующим об» разом.

Предварительно по шине 1.подается импульс, устанавливающий счетные триггеры 8 и 9 и ноль. При подаче импуль 1 са по входной шине, например 2, по переднему фронту его триггер 4 устанавливается в единичное состояние.

На выходе элемента ИЛИ 5 сигналлогическая единица, значит на выходе 2О элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 также "1", а счетный триггер 8 переключается в единичное состояние. По заднему фронту входного импульса си-нал положительного перепада формируется на выходе элемента 7 и, следовательно, теперь переключается счетный триггер 9, т.е. при дальнейшей подаче импульсов по входной шине 2 между последовательностями, спаренных импульсов на выходных шинах 10 ri 11 N устанавливается постоянный сдвиг фазы.Прн подаче импульсов повходной шине 3 на выходных шинах 10 и 11формируются последовательности спаренных импульсов с обратным сдвигом фазы.

7аким образом, предлагаемое изобретение позволяет формировать последовательности спаренных импульсов, сдвиг фаэ которых зависит только от входных сигналов, это расширяет область применения формирователя и, в частности, позволяет использовать его в аппаратуре тестирования систем, датчиками которых вырабатывается последовательность спаренных импульсов, когда знак сдвига фазы зависит от контролируемого параметра.

Формула изобретения

Формирователь спаренных импульсов, содержащий триггер и элемент ИЛИ, входы которых подключены к входным шинам, отличающийся тем, что, с целью повышения точности фазового сдвига между выходными импульсами, в него введены два счетных триггера и два элемента HCIQHOЧАЮЩЕЕ ИЛИ, первые входы каждого из которых подключены к прямому и инверсному выходам триггера, вторые, входы соединены с выходом элемента

ИЛИ, а выходы подсоединены к входам счетных триггеров, входы сброса которых подключены к управляющей шине.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 743177, кл. Н 03 К 3/78, 1978 °

2. Авторское Свидетельство СССР

9 819945, кл. Н 03 К 5/153, 1979.
