Класс 2lg, 29

СССР

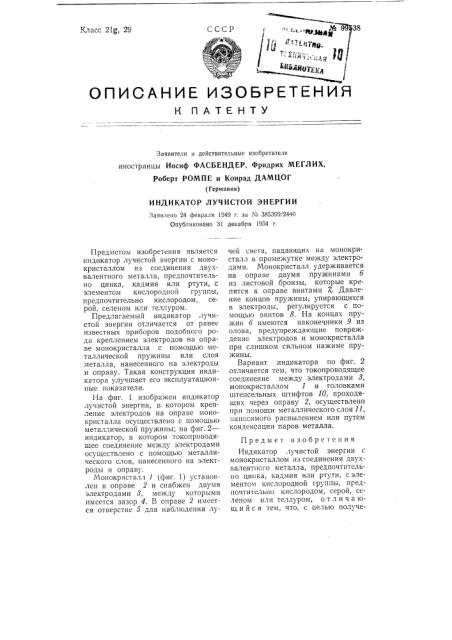

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Заявители и действительные изобретатели иностранцы Иосиф ФАСБЕНДЕР, Фридрих МЕГЛИХ, Роберт РОМ П Е и Конрад ДАМ ЦО Г (Германия) ИНДИКАТОР ЛУЧИСТОЙ ЭНЕРГИИ

Заявлено 24 февраля 1949 г. за ¹ 385399/2440

Опубликовано 31 декабря 1954 г.

Предметом изобретения является индикатор лучистой энергии с монокристаллом из соединения двухвалентного металла, предпочтительно цинка, кадмия или ртути, с э .1ементсм кислородной группы, предпочтительно кислородом, серой, селеном или теллуром.

Предлагаемый индикатор лучистой энергии отличается от ранее известных приборов подобного рода креплением электродов на оправе монокристалла с помощью металлической пружины или слоя металла, нанесенного на электроды и оправу. Такая конструкция индикатора улучшает его эксплуатационные показатели.

На фиг. 1 изображен индикатор лучистой энергии, в котором крепление электродов на оправе монокристалла осуществлено с помощью металлической пружины; на фиг. 2— индикатор, в котором токопроводящее соединение между электродами осуществлено с помощью металлического слоя, нанесенного на электроды и оправу.

Монокристалл 1 (фиг. 1) установлен в оправе 2 и снабжен двумя электродами 3, между которыми имеется зазор 4. В оправе 2 имеется отверстие 5 для наблюдения лучей света, падающих на монокри. сталл в п ро м ежутке между электро. дами. Монокристалл удерживается на оправе двумя пружинами б из листовой бронзы, которые кре. пятся к оправе винтами 7, . Давле. ние концов пружины, упирающихся в электроды, регулируется с помощью винтов 8. На концах пружин б имеются наконечники 9 из олова, предупреждающие повреждение электродов и монокристалла при слишком сильном нажиме пружины.

Вариант индикатора по фиг. 2 отличается тем, что токопроводящее соединение между электродами 8, монокристаллом I и головками штепсельных штифтов 10, проходящих через оправу 2, осуществлено при помощи металлического слоя 11, »анссимого распылением или путем конденсации паров металла.

Предмет изобретения

Индикатор лучистой энергии с монокристаллом из соединения двухвалентнсго металла, предпочтитель»о цинка, кадмия или ртути, сэлементом кислородной группы, предпочтительно кислородом, серой, селеном или теллуром, о т л и ч а юшийся тем, что, с целью получеХр 99538 — 2 ния надлежащего контакта между металлическими пружинами или кристаллом и электродами, послед- металлическим слоем, нанесенным ние укреплены на оправе кристалла на электроды и оправу.

Фиг. 1

Фиг. 2)
