Токопроводящий материал для электронагревателей

Токопроводящий материал для электронагревателей

Иллюстрации

Показать все

Реферат

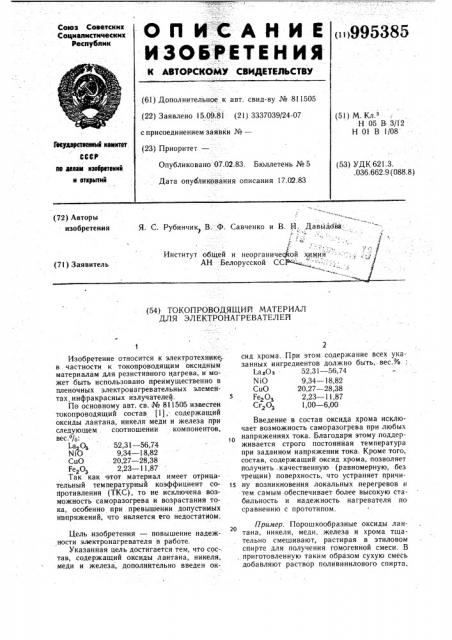

ОП И<АНИЕ

ИЗЬБУЕТЕН ИЯ

<»>995385

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 8! 1505 (22) Заявлено 15.09.81 (21) 3337039/24-07 (51) М Кл

Н 05 В. 3/12

Н 01 В 1/08 с присоединением заявки №вЂ”

Гесударетееекьм кеметет.СССР (23) Приоритет—

Опубликовано 07.02.83. Бюллетень № 5 (53) УДК 621.3. .036.662.9 (088.8) le делам кзебретеккй к еткрмтий

Дата опубликования описания 17.02.83

Я. С. Рубинчик В. Ф. Савченко и В. H. Давыдова а.

Институт общей и неорганической химии: . „... /

AH Белорусской CC,"„ (72) Авторы изобретения (71) Заявитель (54) ТОКОПРОВОДЯЩИЙ МАТЕРИАЛ

ДЛЯ ЭЛЕКТРОНАГРЕВАТЕЛЕЛ

Изобретение относится к электротехнике. в частности к токопроводящим оксидным материалам для резистивного нагрева, и может быть использовано преимущественно в пленочных электронагревательных элементах инфракрасных излучателей.

По основному авт. св. № 811505 известен токопроводящий состав (1),- содержащий оксиды лантана, никеля меди и железа при следующем соотношении компонентов, вес.%:

1.аа Оз 52,31 — 56,74

N iO 9,34 — 18,82

Си0 20,27 —.28,38

РегОз

Так как этот материал имеет отрицательный температурный коэффициент сопротивления (ТКС), то не исключена возможность саморазогрева и возрастания тока, особенно при превышении допустимых напряжений, что является его недостатком.

Цель изобретения — повышение надежности электронагревателя в работе.

Указанная цель достигается тем, что сос-. тав, содержащий оксиды лантана, никеля, меди и железа, дополнительно введен ок2 сид хрома. При этом содержание всех указанных ингредиентов должно быть, вес. Ь

1-алОз 52,31 — 56,74

NiO 9,34 — 18,82

Сц0 20,27 — 28,38

Fe2O

СгзОз 1 00 6 00

Введение в состав оксида хрома исключает возможность саморазогрева при любых о напряжениях тока. Благодаря этому поддерживается строго постоянная температура при заданном напряжении тока. Кроме того, состав, содержащий оксид хрома, позволяет получить .качественную (равномерную, без трещин) поверхность, что устраняет причи1s ну возникновения локальных перегревов и тем самым обеспечивает более высокую стабильность и надежность нагревателя по сравнению с прототипом.

Пример. Порошкообразные оксиды лантана, никеля, меди, железа и хрома тщательно смешивают, растирая в этиловом спирте для получения гомогенной смеси. В приготовленную таким образом сухую смесь добавляют раствор поливинилового спирта, 995385

В таблице представлены значения электросопротивления и ТКС пленочных нагревателей различных составов. и эту массу наносят тонким слоем на подложку. Обжиг производят на воздухе при температуре 1100 С в течение 10 — 15 мин.

ТКС, град

Состав материала, вес.Ъ

Удельное злектросопротивление при 20 С, ом см

Поверхность образца, смг

Прототип по авт. св. 9 811505

28,38 9,34 8,97

1,00

21,00 10,20 11,87 4,00

18,02

4,38

20,30

3,50

23,65

10,37 8,80

2,28

23,64 14,58 3,68

20,27 14,76 2,23

3,00

6,00 чающийся тем, что, с целью повышения надежности электронагревателя в работе, он дополнительно содержит оксид хрома и материала взяты при следующем соотношении компонентов, вес.%:

35 LaгОз 52 31 — 56 74

N i O 9,34 — 18,82

СцО 20,27 — 28,38

Fe O, 2,23 — 11,87

Сгг Оз 1,00 — 6,00

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 811505, кл. Н 05 В 3/12, 1979.

Как видно из таблицы, составы, содержащие оксид хрома, в отличие от прототипа, обладают положительным температурным коэффициентом сопротивления (ТКС) .

При содержании оксида хрома меньше

1 вес. /а и больше 6 вес.% составы имеют отрицательный знак ТКС. В последнем случае составы имеют к тому же и высокое значение удельного электросопротивления, неприемлемое для токопроводящего покрытия.

Формула изобретения

Токопроводящий материал для электронагревателей по авт. св. № 811505, отлиСоставитель А. Ходатаева

Редактор А. Фролова Техред И. Верес Корректор A. Ференц

Заказ 622 49 Тираж 843 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

I 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

52,31

52,93

53,00

54,90

55,10

56,74

2 1Q.10 ã

2,1 10г

3,0 10г

5,3.10

2,1.10

2,0 10

8,0 10г

-2„0 10

+2,.3.10

+2,1.10

+1, 2 .10

+4,2 10

+6,1 10

+0,8 104
