Реферат



()995879

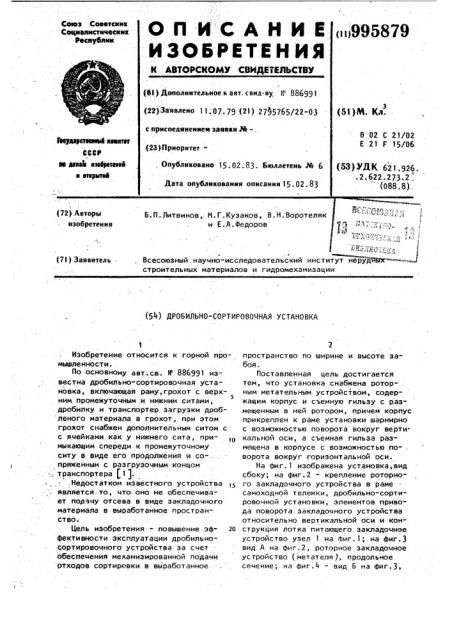

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сотоз Советских

Социалистических

Реснублйк (6! ) Дополнительное к авт. свид-ay, p 886991 (53)М. Кл. (22)Заявлено 11.07 79 (21) 2715765/22-03 с присоединением заявки М(2

В 02 С 21/02

Е 21 Г 15/06 твФАарстввввкв квкхтвт

СССР вв Аввай взебретвххв и втхрнтив

3)Приоритет, Опубликовано 15.02.83. Бюллетень М 6 (53) УДК 621,926..2.622.273.2; (088.8).

Дата опубликования описания 15.02.83

Всесоюзный научно-исследовательский институт неруд%йс-.-.& строительных материалов и гидромеханизации (71) Заявитель (54) ДРОБИЛЬНО-СОРТИРОВОЧНАЯ УСТАНОВКА

Изобретение относится к горной промышленности.

По основному авт;св. И 886991 известна дробильно-сортировочная установка, включающая раму, грохот с верх5 ним промежуточным .и нижним ситами, дробилку и транспортер загрузки дроб леного материала в грохот, при этом грохот снабжен дополнительным ситом с с ячейками как у нижнего сита, примыкающим спереди к промежуточному ситу в виде его продолжения и со- . пряженным с разгрузочным концом вЂ,, транспортера (1 ).

Недостатком известного устройства, является то, что оно не обеспечивает подачу отсева в виде закладочного материала в выработанное пространство.

Цель изобретения - повышение эф- 20

Фективности эксплуатации дробильносортировочного устройства за счет обеспечения механизированной подачи отходов сортировки в выработанное пространство по ширине и высоте забоя, Поставленная цель достигается тем, что установка снабжена. роторным метательным устройством, содержащим корпус и съемную гильзу с размещенным в ней ротором, причем корпус прикреплен к раме установки шарнирно с возможностью поворота вокруг верти. калькой оси, а съемная гильза размещена в корпусе с возможностью по-: ворота вокруг горизонтальной оси.

На фиг. 1 изображена установка,вид сбоку; на фиг.2 — крепление роторного закладочного устройства s раме самоходной тележки, дробильно-сортировочной установки, элементов приво" да поворота закладочного устройства относительно вертикально" оси и конструкция лотка питающего закладочное устройство узел 1 на, Фиг. l; на фиг.3 вид А на фиг.2, роторное закладочное устройство (метателя 7, продольное сечение; на фиг.4 — вид Б на фиг.3, 5879

16 IS ю

3 99 то же; на фиг.5 - ротор, общий вид; на фиг.6 - сечение В-8 на фиг.5; на фиг.7 - сечение Г-Г на фиг.6; на фиг.8 — поперечное { уаеличенное1 сечение сменной поворотной гильзы, рабочие поверхности которой футероааны иэносостойким материалом; на фиг.9 конструкция второго варианта футерованных износостойким материалом.

Дробильно-сортировочная установка состоит иэ бункера 1, конвейера 2, лотка 3, грохота 4 с верхней колосниковой просеивающей поверхностью 5, с нижней сетчатой просеивающей поверхностью 6 и с одной или более промежуточными просеивающими поверх. ностями 7, лотка 8 для вывода промышленного продукта и лотка 9 для вывода чернового концентрата слюда, дробилки 10, лотка 11, конвейера 12, лотка 13 с сетчатым днищем 14, вибратора 15, кожуха 16 для сбфра отходов породной мелочи. В нижней части кожуха 16 закреплен лоток 17, по которо" му породная мелочь поступает в роторное закладочное устройство 18 (метательное устройство). Последнее содержит корпус 19, съемную поворотную гильзу 20 с рычагом 2 1 поворота и направляющим насадкоя 22, ротор 23 с билами 24.

Роторное закладочное устройство

18 крепится с помощью вертикальной приводной оси 25 к раме 26, смонтированной нэ самоходнои тележке 27.

Поворот съемной гильзы 20, относительно горизонтальной оси ротора

23, на уголо осуществляется за рычаг поворота 21 с помощью привода

28, например гидроцилиндра,закрепленного одним концом шарниром 29 с корпусом l9, а вторым концом шарниром 30 с рычагом 21 поворота.

Поворот роторного закладочного устройства 18 относительно вертикальной оси 25 на угол + P осуществляется за ось 25 рычагом 31, приводом 32, например гидроцилиндром, при этом ось 25 сопряжена с корпусом

19 и с одним концом рычага 31 квадратным соединением 33 (или шлицевым).

Привод 32 закреплен одним концом шарниром 34 с рычагом 31, а вторым концом шарниром 35 со стойкой 36 рамы 26.

Узел ротора 23 содержит ступицу

37 с диском 38; била 24 и внешний диск 39.

36

3S

43

4

Рабочие поверхности бил 24 футерованы износостойким материалом, например полиуретаном 40, привулканиэированные или приклеенные к билам 24 (допускается механическое крепление заклепками 41 или болтами) .

Во втором варианте конструкции била 24 (ротор 23 в этом случае сборный) выполнены в форме стержней 42, футерованные износостойкими втулками 43 1 например из резины или полиуретана ). Съемная поворотная гильза 20 футерована листовой износостойкой поверхностью

44 иэ полиуретана, приклееной к ,внутренней поверхности гильзы 20.

Сборка роторного закладочного устройства производится в следующем порядке.

К корпусу 19 крепится электродвигатель 45 болтами 46.

В корпус 19 вставляется поворотная гильза 20. На выходной конец вала 47 электродвигателя 45 монтируется ротор 23 ступицей 37 на шпоночное соединение 48. Затем крепится фланец 49 болтами 50.

Работает устройство следующим образом.

Руда (слюдяная) подается в бункер 1; затем конвейером 2 - в лоток

3 и по нему поступает в грохот 4 на просеивающую поверхность 5. Подрешетный материал иэ-под просеивающей поверхности 7 поступает в кожух

16, затем в лоток !7 и далее в метательное устройство l8, в котором попадает в зону вращения ротора 23, разгоняется билами 24 и при помощи насадка 22 направляется в выработанное пространство. Регулирование пода чи материала обеспечивается поворотом корпуса 19 вокруг вертикальной оси, а по высоте забоя при помощи поворота съемной гильзы 20 вокруг горизонтальной оси ротора 23 посредством рычага 2 1 с приводом 28 (гидроцилиндром).

Крупный подрешетный материал по поверхности 5 транспортируется в дробилку 10 и затем через лоток ll и конвейер 12 подается в лоток 13 и по днищу 14 следует на промежуточную просеивающую поверхность.

Вся породная мелочь и некондиционный материал уходит в кожух 16, Снабжение установки метательным устройством позволяет оставлять в

5 ." 995879 б выработанном пространстве большую -, по ширине и высоте забоя, она .снабдоло пустых пород, не выдавая ее на жена роторным метательным устройством поверхность. .содержащим корпус и съемную гильзу с размещенным в ней ротором, причем корпус прикреплен к раме установки формула изобретения шарнирно с возможностью поворота. вокруг вертикальной оси, а съемная

Дробильно-сортировочная установ- гильза размещена в корпусе с возка ho авт.св. 11 886991, о т л и ч а- можностью поворота вокруг горизоню щ а я с я тем, что, с целью по- 10 тальной оси. вышения эффективности эксплуатации Источники информации, устройства, эа счет обеспечения ме- принятые во внимание при экспертизе ханиэированной подачи отходов сор- 1. Авторское свидетельство СССР тировки в выработанное йространство 11 886991, кл. В 02 С 21/02, 1979.
