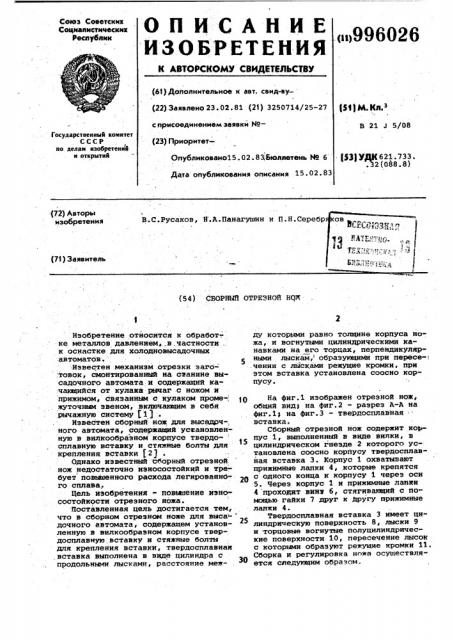

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(??) Заявлено 23.02.81 (21) 3250714/25-27 (Я) M. Кд.з с присоединением заявки HP(?3) ПриоритетВ 21 4 5/08

Государственный комитет

СССР по делам изобретенмй и открытий

Опубликовано15. 02. 83;:Бюллетень NP б (331УЙК 621. 733. .32 (088. 8) Дата опубликования описания 15-02.83 (7?) Авторы изобретения

В.С.Русаков, Н .А.Панагушин и П.Н.Серебр (7! ) Заявитель (54) СБОРНЫЙ ОТРЕЗНОЙ 80_#_.

Изобретение относится к обработ-. ке металлов давлением, в частности ... к оснастке для холодновысадочных автоматов.

:Известен механизм отрезки заго, товок, смонтированный на станине высадочного автомата.и содержащий качакхцийся от кулака рычаг с ножом и прижимом, связанным с кулаком проме-:; . жуточным звеном, включающим в себя рычажную систему (1) .

Известен сборный нож для высадрч-, ного автомата, содержащий усжановлен ную в вилкообразном корпусе твердо- сплавную вставку и стяжные болты дяя крепления вставки (2)

Однако известный .сборный отрезной. нож недостаточно износостойкнй и требует повышенного расхода легированнбго сплава, Цель изобретения - цовиаение иэносостойкости отрезного ножа.

Поставленная цель достигается тем, что в сборном отрезном ноже для выса дочного автомата, содержащем установленную В вилкообраэном корпусе твердосплавную вставку и стяжные болты для крепления вставки, твердосплавнаи вставка выполнена в виде цилиндра с продольными лысками, расстояние между которыми равно толщине корпуса ножа, и вогнутыми цилиндрическими канавками íà его торцах, перпендикулярными лыскам, образующими при пересе ,ченни с лйсками режущие кромки, при этом вставка установлена соосно корпусу. g На фиг.1 изображен отрезной нож, общий виду на .фиг.2 - разрез A-A на фиг.11 на фиг.3 — твердосплавная вставка.

Сборный отрезной нож содержит котпус 1 Выполненный В Виде Вилки В цилиндрическом гнезде 2 которого ус-тановлена соосно корпусу твердосплавная вставка 3. Корпус 1 охватывают прижимные лапки 4, которые крепятся

?О с одного конца к корпусу 1 через оси

5. Через корпус 1 и прижимные лапки

4 проходит вина 6, стягивающий с помощью-гайки 7 друг к ругу прижимные лапки 4.

Твердосплавная вставка 3 имеет цилиндрическую поверхность 8, лыски 9 и торцовые вогнутые полуцилиндрические поверхности 10, пересечение лысок с которыми образуют режущие кромки 11, Сборка и регулировка н мя осуществля30 ется следукхаим образом.

996026

При ослабленной гайке 7 размер гнезда 2 в. корпусе 1 увеличивается за счет пружинения металла, и вставка 3 лысками в горизонтальной плоскости вводится в него, поворачиваясь на 90 до совмещения плоскостей вставки.и корпуса c:ïoñëåäóþùèì затягиванием гайки.

При износе одной из режущих кромок

11 ослабляется гайка 7 и вставка 3 поворачивается относительно продоль- !О ной оси на 180 и гайка вновь затягивается.

При износе обеих режущих кромок 11 на одном торце вставки 3 последнюю вынимают из гнезда 2, разворачивают 15 на 180 с установкой другим торцом и затяжкой гайкой 7.

Собранный нож устанавливается на холодно-высадочный автомат без дополнительной подготовки и подналадки. 20

Предложенный сборный отрезной нож обеспечивает необходимую износостойкость путем выполнения твердосплавной вставки с четырьмя режущими кромками и установкой ее соосно корпусу ножа. 2

Формула изобретения

Сборный отрезной нож для высадочного автомата, содержащий установленную в вилкообразном корпусе твердосплавную вставку и стяжные болты для крепления вставки, о т л и ч а ю шийся тем, что, с целью увеличения износостойкости, твердосплавная вставка выполнена в виде цилиндра с продольными лысками, расстояние между которыми равно толщине корпуса ножа, и вогнутыми цилиндрическими канавками на его торцах, перпендикулярными лыскам, образующими при пересечении с лысками режущие кромки, при" этом вставка установлена соосно корпусу.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 487704, кл.: В 21 J 5/08, 1973.

2. Авторское свидетельство СССР

Р 512847, кл. В 21 5/08, 1974 (прототип).
