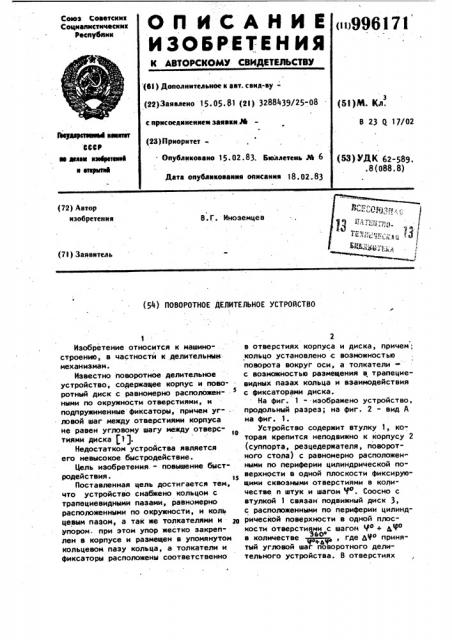

(71) Заявитель (5Ц ПОВОРОТНОЕ ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

Изобретение относится к машиностроению, в частностй к делительныи механизмам.

Известно поворотное делительное устройство, содержащее корпус и поворотный диск с равномерно расположен- - ными по окружности отверстиями, и подпружиненные фиксаторы, причем уг" .ловой шаг между отверстиями корпуса не равен угловому шагу между отверстиями диска $7).

Недостатком устройства является

его невысокое быстродействие.

Цель изобретения. - повышение быстродействия.

Поставленная цель достигается тем, что устройство снабжено кольцом с трапециевидными пазами, равномерно расположенными по окружности, и коль цевым пазом, а так же толкателями и щ упором. при этом упор жестко закреплен в корпусе и размещен в упомянутом кольцевом пазу кольца, а толкатели и фиксаторы расположены соответственно

2 в отверстиях корпуса и диска, причем; кольцо установлено с возможностью поворота вокруг оси, а толкателис возможностью размещения в трапециевидных пазах кольца и взаимодействия с фиксаторами диска.

На фиг. 1 --изображено устройство, продольный разрез; на фиг. 2 - вид А на фиг. 1.

Устройство содержит втулку 1, которая крепится неподвижно к корпусу 2 (суппорта, резцедержателя, поворотного стола) с равномерно расположенными по периферии цилиндрической поверхнрсти в одной плоскости фиксирующими сквозными отверстиями в количестве и штук и шагом 9в. Соосно с втулкой 1 связан подвижный диск 3, с расположенными по периферии цилиндрической поверхности в одной плоскости отверстиями с шагом Ро + pe

ЗЬО в количестве, где ДЧО принятый угловой шаг поворотного делительного устройства. В отверстиях

3 9961 подвижного диска 3, расположены фиксаторы 4 и пружины 5, Подвижный диск

3 жестко связан с регулирующим элементом 6, лишен воэможности осевого смещения за счет подшипников 7 и гайки 8. Поворачивается подвижный диск

3 рукояткой 9. На втулке 1 закреплено подвижное кольцо 10 шайбой ll и коль" цом 12. Кольцо 10 имеет пазы 13, выполненные в виде трапеций, воздействующие на толкатели 14, расположенные в фиксирующих отверстиях втулки 1.. Для поворота кольца 10 до. упора 15 имеется рукоятка 16.

Поворотное делительное устройство оаботает следующим образом.

В рабочем положении только один из,. фиксаторов 4 входит a фиксирующее отверстие втулки 1, вытеснив толкатель 14 в полость паза l3 кольца 10.

При повороте на определенный угол регулирующего элемента 6 кольцо 10 . зе рукоятку 16 поворачивается до упора 15.

Все толкатели 14 входят полностью в фиксирующие отверстия втулки 1 до образующей цилиндрической поверxнoсти подвижного диска 3 и выталкивают фиксатор 4. За рукоятку 9 поворачивают регулирующий элемент 6, отсчить®ая на шкале подвижного диска 3 соответствующую риску относительно риски на втулке 1. Кольцо 10 возвращают в исходное положение до упора 15, Один из фиксаторов 4 входит в фиксирующее отверстие втулки 1, вытесняя толкатель 14 в полость паза кольца-104

При. необходимости (включении механического привода) работы поворотного делительного устройства беэ фиксации кольцо 10 за. рукоятку 16 nosopa- @ чивают до упора 15 и оставляют в этом положении.

Благодаря такому выполнению конструкции поворотного делительного устройства требуется всего два движения; отвод фиксатора от неподвижной втулки и поворот подвижного диска, 71 4 связанного с регулирующим элементом

Это повышает его быстродействие.

Поворотное делительное устройство имеет фиксацию своего открытого положения и может иметь механический привод (быстрый подвод - отвод или поворот). Это расширяет технологические возможности поворотного делительного устройства.

Поворотное делительное устройство может быть применено для ускорения регулиробки, подналадки, точного перемещения и поворота с,фиксацией и удобства обслуживания исполнительных органов в машиностроении. формула изобретения

Поворотное делительное устройство, содержащее корпус и поворотный диск с равномерно расположенными по окруж. йости отверотиями и подпружиненные фиксаторы, причем угловой шаг между отверстиями корпуса не равен угловому шагу между отверстиями поворотно> го диска, о т л и ч а ю щ е е с я тем, что с целью повышения быстро" действия, устройство снабжено кольцом с трапециевидными пазами, равно» мерно расположенными по окружности, и кольцевым пазом, а также толкателями и упором, при этом упор жестко закреплен в корпусе и размещен в упомянутом кольцевом пазу кольца, а толкатели и фиксаторы расположены соответственно в отверстиях корпуса и диска, причем кольцо установлено с возможностью поворота вокруг оси, а толкатели - с возможностью размещения в трапециевидных пазах кольца и взаимодействия с фиксаторами диска. Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 639686, кл. В 23 Я 17/02, 1977.
