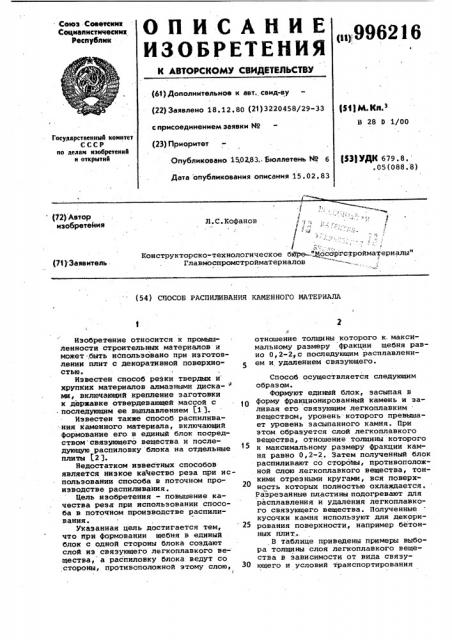

О П И С А Н И Е 996216

ИЗОБРЕТЕНИЯ

Союз Советски»

Социалистически»

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 18. 12. 80 (21) 3220458/29-33 ($1) M. Ngl.з

В 28 0 1/00 с присоединением заявки Мо

Государственный комитет

СССР ио делам изобретеиий и открытий (23) Приоритет (33) УДК 679 ..8. .05(088.8) .Опубликовано 1502,83. Бюллетень М

Дата опубликования описания 15.02.83

1.2

Л.С.Кофанов

Конструкторско-технологическое бюро=="фобоРГстройматериалы"

Главмоспромстройматериалов (72) Автор изобретения (71).Заявитель (54} СПОСОБ РАСПИЛИВАНИЯ КАМЕННОГО МАТЕРИАЛА

Изобретение относится к промышленности строительных материалов н может-,быть иопользовано при изготовлении плит с декоративной поверхностью.

Известен способ резки твердых и хрупких материалов алмазными диска- ми, включающий крепление заготовки к державке отвердевающей массой с последующим ее выплавлением (.1).

Известен также способ распиливания каменного материала, включающий формование его в единый блок посредством связующего вещества и последующую распиловку блока на отдельные плиты 523.

Недостатком известных способов является ниэкоЕ качествб реза при использовании способа в поточном производстве распиливания.

Цель изобретения — повышение качества реза при использовании способа в поточном производстве распиливания.

Указанная цель достигается тем, что при формовании щебня в единый блок с одной стороны блока создают слой иэ связующего легкоплавкого вещества, а распиловку блока ведут со стороны, противоположной этому слою, I отношение толщины которого к.максимальному размеру Фракции- щебня равно 0,2-2лс последующим расплавлением и удалением связующего.

Способ осуществляется следующим образом.

Формуют единый блок, засыпая в форму Фракционированный камень и залйвая его связующим легкоплавким веществом, уровень которого превышает уровень засыпанного камня. При этом образуется слой легкоплавкого вещества, отношение толщины которого к максимальному размеру Фракции камня равно 0,2-2. Затем полученный блок распиливают со стороны, противоположной слою легкоплавкого вещества, тонкими отрезными кругами, вся поверхность которых полностью охлаждается.

Разрезанные пластины подогревают для расплавления и удаления легкоплавкого связующего вещества. Полученные кусочки камня используют для декорирования поверхности, например бетонных плит.

В таблице приведены примеры выбора толщины слоя легкоплавкого вещества в зависимости от вида свяэуЗО ющего и условий транспортирования

996216 гами толщиной 0,7 мм, расстояние меж"

В ду которыми не превышает 2-3 мм (на порядок меньше фракции разрезаемого щебня), Скорость резания составляет

35-65 м/с. Во время резания вся поверхность кругов охлаждается 510%-ным раствором соды в воде. По окончании резания парафин выплавлйется. условия транс- Толщина портирования защитного слоя, мм.-Материал и его фракци онный состав

Легкоплавкое связующее

Парафи н

Пластинчатый, конвейер с пластинчатой облицовкой

Гранит фракции

15-20

0,25

Мрамор фракции

20-40

II (! II

Полиуретан

Гранит фракции

40-50

Резиновый конвейер

0,5

Хлорпарафин

ХП-1100

Гранит фракции

20-30

И и !!

1!5

Гранит фракции

60-70

11

140 !! 11

2,0

Мрамор фракции

15-20

Полиоксипропилен

1! 11 (1

1,0

Воск

Мрамор фракции

60-70

И !1 (!

0,5

Формула изобретения

Способ распиливания каменного материала, преимущественно щебня, включающий формование его в единый блок посредством связующего вещества и последущую распиловку блока на отдельные плиты, о т л и ч а ю шийся тем, что, с целью повышения качества реза при использовании способа в поточном производстве распиливания, при формовании шебня в единый блок с одной стороны блока создают слой из связующего легкоплавразрезаемого блока в поточном произ- водстве.

Пример. Щебень фракции 2030 мм засыпается в Форму и заливается парафином, уровень которого на

3-5 мм превышает уровень засыпанного щебня. После затвердевания парафина блок извлекается из Формы, переворачивается на 130 (и разрезается круСпособ позволяет разрезать материал любой фракции, при этом получается качественная поверхность. Представляется возможность включения опе-5 рации резания в линию по производству железобетонных иэделий с декоративной поверхностью, поскольку слой легкоплавкого вещества устраняет опасность разрезания транспортирующего 60

opraHaI создавая защитный слой. кроме того, повышается производительность изделий с декоративной поверхностью за счет повышения производительности резания. 65

Отношение толщины

:защитного слоя кмак-. симальному размеру фракции материала

996216

Составитель Т.Невзорова

Редактор Н.Горэат Техред Ж.Кастелевич Корректор Г.Огар

Заказ 807/26 Тираж 587 Подписное

ВНИИПИ Государственного комитета СССР по делам.изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 кого вещества, а распиловку блока ведут со стороны противоположной это му- сло@, отношение толщины которого к максимальному. размеру фракции щебня равно 0,2-2, с последующим расплавлением и удалением связующего.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 423657, кл. В 28. 0 1/00, 1972..

2 ° Авторское свидетельство СССР

В 97730, кл. В 28 0 1/02, 1953 (прототип).
