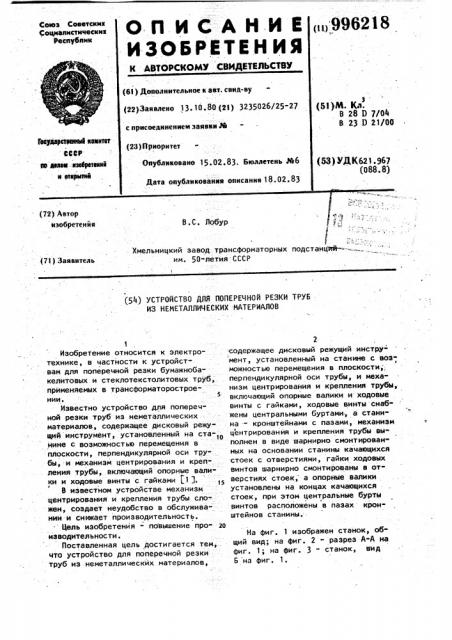

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iI 996218

Союз Советских

Социалистических

Республик (6! ) Дополнительное к авт. свнд-ву (22)Заявлено 13. 10.80 (2!) 3235026/25-27 с присоединением заявки ЭЙ (53}N. Кл.

8 28 0 7/О!!

В 23 !1 21/ОО

Гесуларстзеизыз «за«тзт

CCCt ао еаза «ззбрзтеии« в втзрыткв (23) Прнорнтет

Опубликовано 15.02.83. Бюллетень М6 (53) УДК 621. 967 (088.8) Дата опубликования опнсання 18.02.83 (72) Автор нзобретенйя

В.С. Лобур

1

Хмельницкий завод трансформаторных подстанция.,, им. 50-летия СССР (71) Заявитель (54) УСТРОЙСТ80 ДЛЯ ПОПЕРЕЧНОЙ РЕЗКИ ТРУБ

ИЗ НЕИЕТАЛЛИЧЕСКИХ -ИАТЕРИАЛОВ

Изобретение относится к электротехнике, в частности к устройствам для поперечной резки бумажнобакелитовых и стеклотекстолитовых труб, применяемых в трансформаторостроении.

Известно устройство .для поперечной резки труб из неметаллическихматериалов, содержащее дисковый режущий инструмент, установленный на стаю нине с возможностью перемещения в плоскости, перпендикулярной оси трубы, и механизм центрирования и крепления трубы, включающий опорные валики и ходовые винты с гайками (1 J.

В известном устройстве механизм центрирования и крепления трубы сложен, создает неудобство в обслуживании-и снижает производительность.

Цель изобретения - повышение про- го изводительности.

Поставленная цель достигается тем, . что устройство для поперечной резки труб из неметаллических материалов, 2 содержащее дисковый режущий инструмент, установленный на станине с возможностью перемещения в плоскости;: перпендикулярной оси трубы, и механизм центрирования и крепления трубы, включающий опорные валики и ходовые винты с гайками, ходовые винты снабжены центральными буртами-, а станина - кронштейнами с пазами, механизм центрирования и крепления трубы вы" полнен в виде шарнирно смонтирован" ных на основании станины качающихся стоек с отверстиями, гайки ходовых винтов шарнирно смонтированы в отверстиях стоек, а опорные валики установлены на концах качающихся стоек, при этом центральные бурты винтов расположены в пазах кронштейнов станины.На фиг. 1 изображен станок, об" щий вид; на фиг. 2 - разрез А-А на. фиг. 1; на фиг. 3 - станок, вид

Б на фиг. 1.

Формула изобретения

996218

8 основании станины 1 на шарнирных пальцах 2 установлены четыре опорные стойки 3, наверху которых расположены опорные валики 4. Имеется упор 5 с механизмом его перемещения. Шпиндель пилы 6 укреплен на качающейся плите 7, поворот которой осуществляется с помощью педали 8.

Механизм центрирования и закрепления трубы состоит из винтов 9, шарнирных гаек 10, шарнирных кронштейнов 11, двух конических передач

- 12, соединительного вала 13. На одном из винтов 9 насажена рукоятка 14 для вращения вала. На обоих винтах

9 имеются бурты, вставленные в вертикальные пазы кронштейнов станины 1

Для настройки устройства по диаметру и длине трубы перемещают опорные валики 4 с помощью рукоятки 14.

При этом происходит вращение винтов

9 и через шарнирные гайки 10 поворот стоек 3. Упор 5 перемещают на необхо димое расстояние от торца пилы. После укладки заготовки на опорные валики поворачивают с помощью педали 8 плиту 7, что приводит к врезанию пилы в заготовку. Поворотом трубы разрезают ее по окружности.

Предлагаемое устройство позволяет повысить производительность.

Устройство для поперечной резки труб из неметаллических материалов, содержащее дисковый режущий инструмент, установленный на станине с возможностью перемещения в плоскости, перпендикулярной оси трубы,.и механизм центрирования и крепления трубы, о включающий опорные валики и ходовые винты с гайками, о т л и ч а ю щ е ес я тем, что, с целью повышения производительности, ходовые винты снабжены центральными буртами, а з станина - кронштейнами с пазами, механизм центрирования и крепления

1. трубы выполнен в виде шарнирно смонтированных на основании станины качающихся стоек с отверстиями, гайки ув ходовых винтов шарнирно смонтирова" ны в отверстиях стоек, а опорные валики установлены на концах качающихся стоек, при этом центральные бурты винтов расположены в пазах рЗ кронштейнов станины.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР зо к 287567, кл. 8 28 D 7/04, 1969 (прототип).
